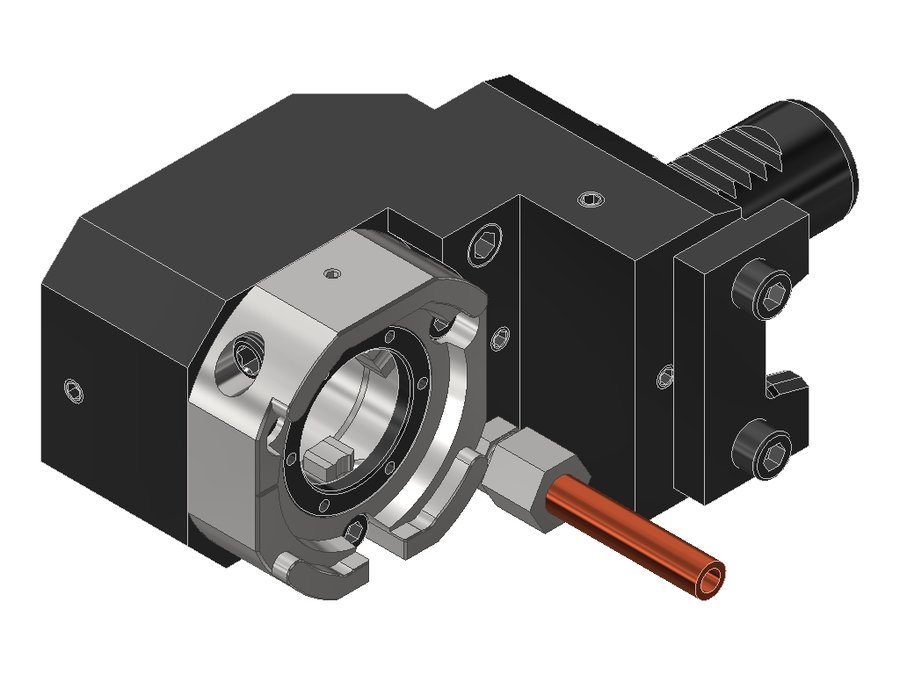

Адаптер для инструмента EWS 19.25VXT3G200RLVZ0, хвостовик Ø25, система EWS Varia VXT3
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.25VXT3G200RLVZ0

Адаптер для инструмента EWS 19.25VXT3G200RLVZ0, хвостовик Ø25, система EWS Varia VXT3

Система фиксации в гнездеV-плита
Угол выхода90°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаEWC00300395
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаEWS Varia VXT3
Функциональная длина70 мм
Вылет LPR100 мм
Масса2,546 кг
Высота60 мм
Общая длина148 мм
Ширина82 мм
Заказной номер EWS232597
Радиальная ширина52 мм
Система EWS VariaEWS Varia VXT3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.25VXT3G200RLVZ0 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

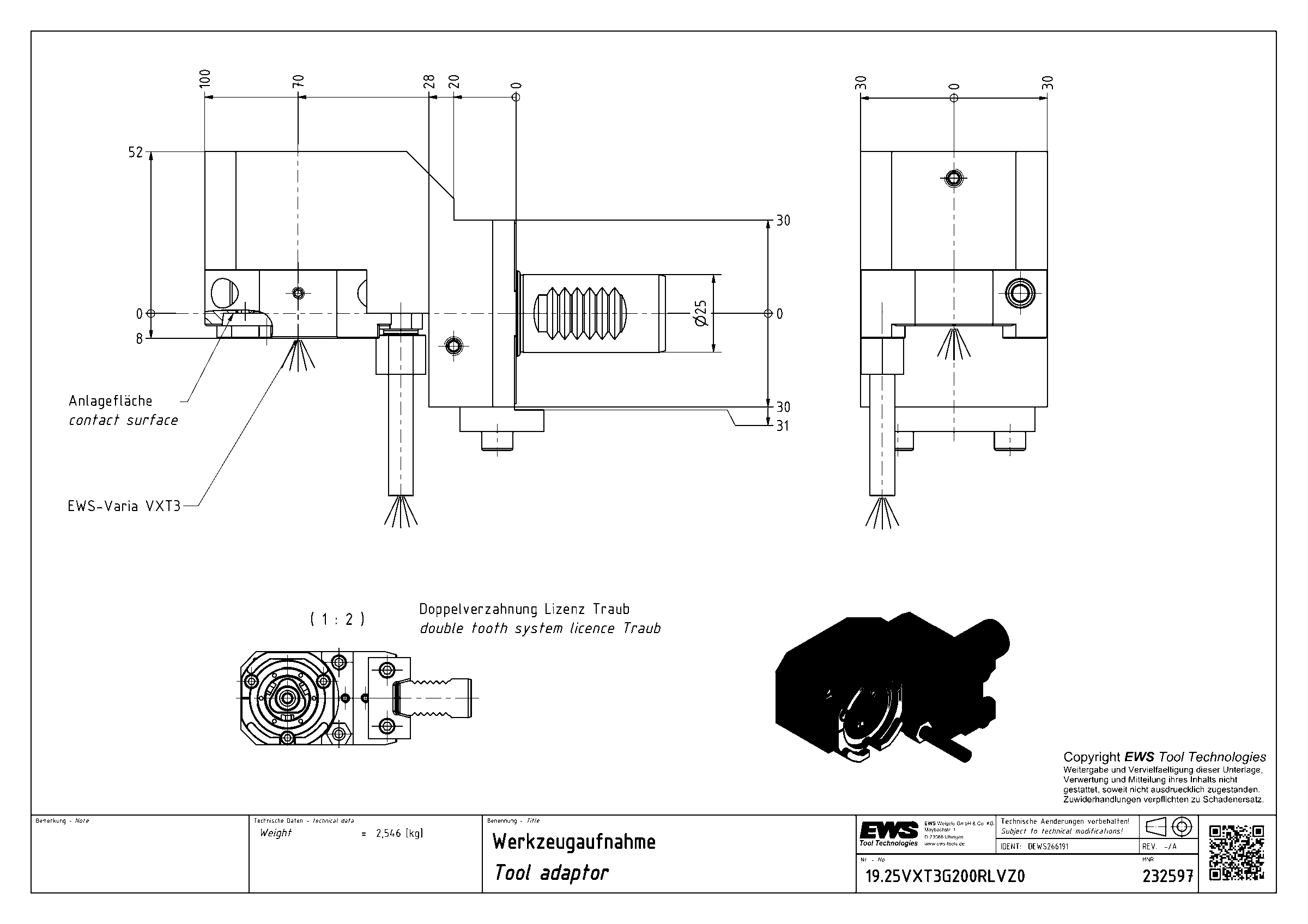

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.25C3G200RLWZ10VDI25PSC 327089136,9525
19.25C3MFTRLTFLZ10VDI25PSC 32759414225
19.25C3MFTRLTFRZ10VDI25PSC 32759414225
19.25C3MFTRLZ10VDI25PSC 32759414225
19.25VXT3VDI25EWS Varia VXT3686010825
19.25VXT3E332RLZ0VDI25EWS Varia VXT37510515325
19.25VXT3G200RLVZ0VDI25EWS Varia VXT37010014825Текущая
19.25VXT3G200RLWZ0VDI25EWS Varia VXT370100147,9525
19.25VXT3MFTRLTFLZ0VDI25EWS Varia VXT37510515325
19.25VXT3MFTRLZ0VDI25EWS Varia VXT37510515325
19.30C3L60LVDI30PSC 32606011530
19.30C3L60RVDI30PSC 32606011530

Совместимость

Связанные позиции по данным производителя — 75 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 19.25VXT3G200RLVZ0.

Инструмент статический67

  • 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
  • 19.VXT3B105L28LДержавка для расточных борштанг EWS 19.VXT3B105L28L, система EWS Varia VXT3, рог B105
  • 19.VXT3B105L28RДержавка для расточных борштанг EWS 19.VXT3B105L28R, система EWS Varia VXT3, рог B105
  • 19.VXT306.35L18Державка для расточных борштанг EWS 19.VXT306.35L18, система EWS Varia VXT3, отверстие Ø6,35 мм (1/4")
  • 19.VXT306L18Державка для расточных борштанг EWS 19.VXT306L18, система EWS Varia VXT3, отверстие Ø6 мм
  • 19.VXT308L18Державка для расточных борштанг EWS 19.VXT308L18, система EWS Varia VXT3, отверстие Ø8 мм
  • 19.VXT309.53L20Державка для расточных борштанг EWS 19.VXT309.53L20, система EWS Varia VXT3, отверстие Ø9,53 мм (3/8")
  • 19.VXT310L20Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм
  • 19.VXT312.7L20Державка для расточных борштанг EWS 19.VXT312.7L20, система EWS Varia VXT3, отверстие Ø12,7 мм (1/2")
  • 19.VXT312L20Державка для расточных борштанг EWS 19.VXT312L20, система EWS Varia VXT3, отверстие Ø12 мм
  • 19.VXT315.88L20Державка для расточных борштанг EWS 19.VXT315.88L20, система EWS Varia VXT3, отверстие Ø15,88 мм
  • 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, система EWS Varia VXT3, отверстие Ø16 мм
  • 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
  • 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
  • 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
  • 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
  • 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
  • 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
  • 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
  • 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
  • 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
  • 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
  • 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
  • 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
  • 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18

Показаны первые 40 из 67. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100
  • VXT3-PROMO-SETНабор стартовый Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOНабор стартовый Varia EWS VXT3STARTKIT-PROMO

Запчасти к инструменту1

  • 29.VX3SЗаглушка EWS 29.VX3S, система EWS Varia VX3, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
