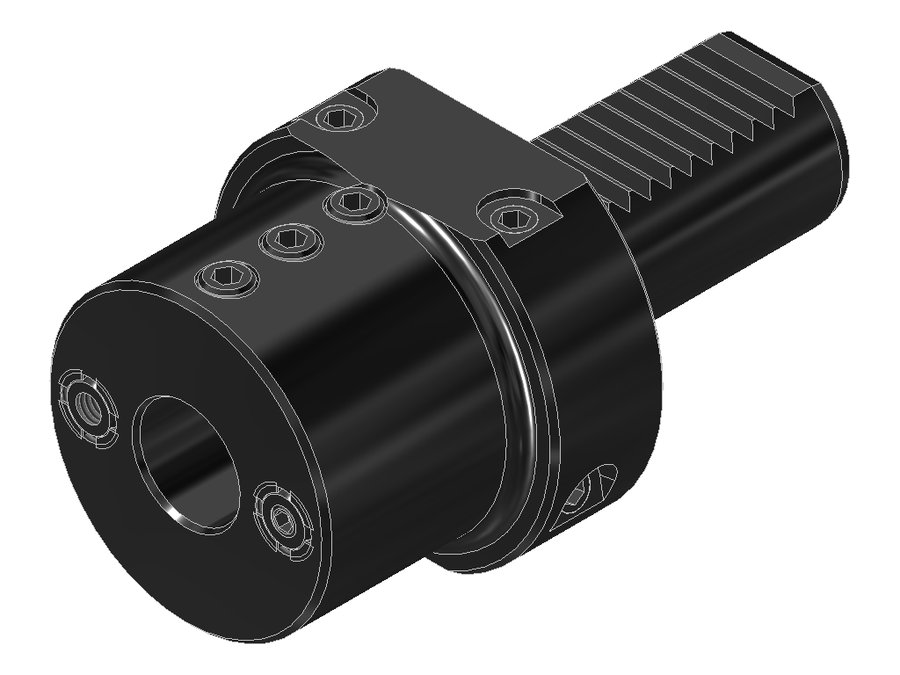

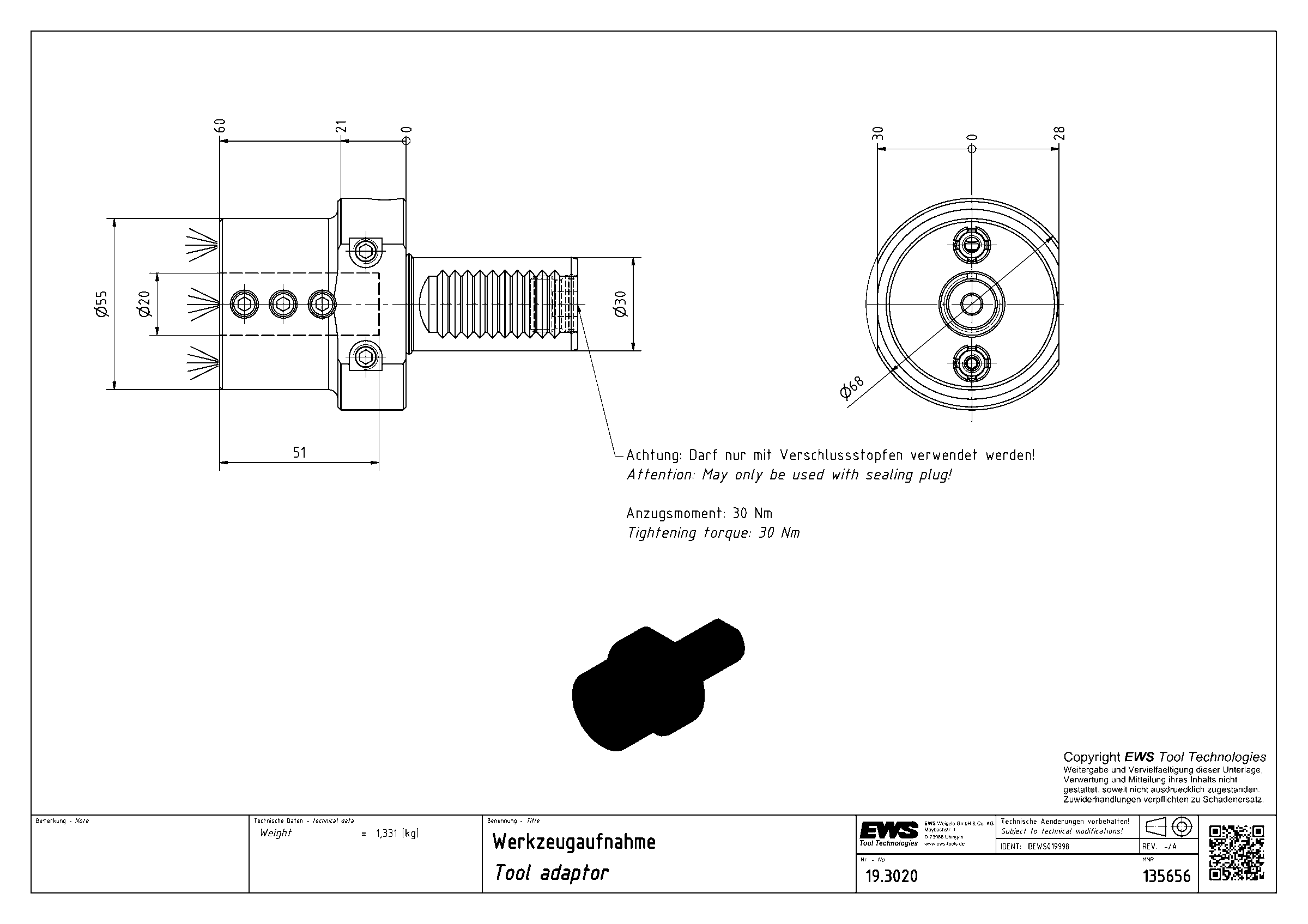

Адаптер для инструмента EWS 19.3020, хвостовик Ø30, отверстие Ø20 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL02002215 |
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø20 |
| Функциональная длина | 9 мм |
| Вылет LPR | 60 мм |
| Масса | 1,331 кг |
| Общая длина | 115 мм |
| Заказной номер EWS | 135656 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.3020 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Универсальное применение
С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.
Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.3006 | VDI30 | борштанга Ø6 | 32 | 60 | 115 | 30 | |
| 19.3008 | VDI30 | борштанга Ø8 | 20 | 60 | 115 | 30 | |
| 19.3010 | VDI30 | борштанга Ø10 | 14 | 60 | 115 | 30 | |
| 19.3012 | VDI30 | борштанга Ø12 | 14 | 60 | 115 | 30 | |
| 19.3014 | VDI30 | борштанга Ø14 | 14 | 60 | 115 | 30 | |
| 19.3016 | VDI30 | борштанга Ø16 | 14 | 60 | 115 | 30 | |
| 19.3020 | VDI30 | борштанга Ø20 | 9 | 60 | 115 | 30 | Текущая |
| 19.3025 | VDI30 | борштанга Ø25 | 9 | 60 | 115 | 30 | |
| 19.3025LCTXRLTFRZ0 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | 30 | |
| 19.3025LCTXRLZ0 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | 30 | |
| 19.3025LE365L | VDI30 | борштанга Ø25 | 120 | 145 | 200 | 30 | |
| 19.3025LTNC65 | VDI30 | борштанга Ø25 | 78 | 95 | 150 | 30 |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.3020.
Переходники21
- 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
- 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
- 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
- 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
- 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
- 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
- 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
- 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
- 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
- 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
- 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
- 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
- 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
- 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
- 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
- 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
- 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
- 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
- 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 19.3020 указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
