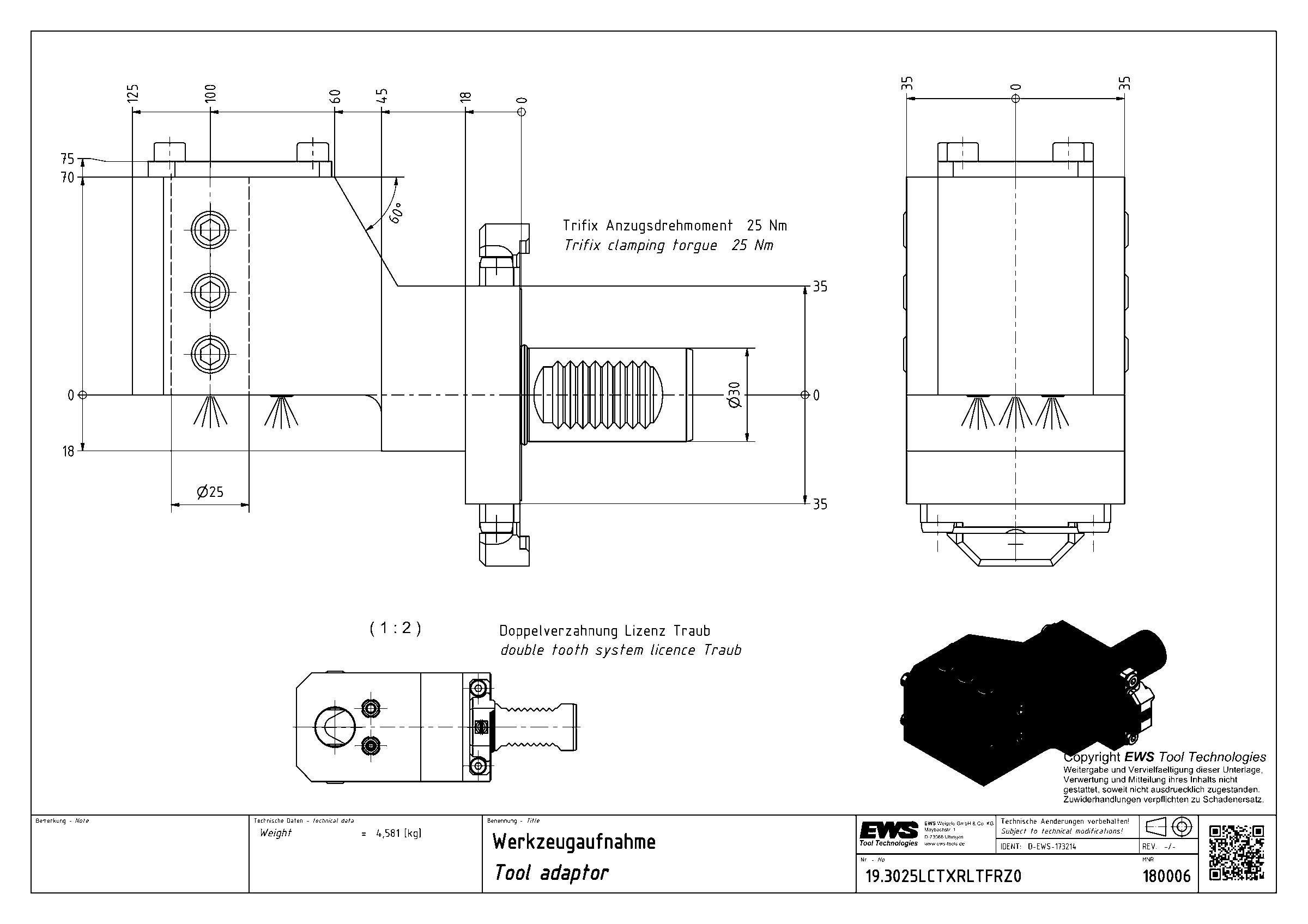

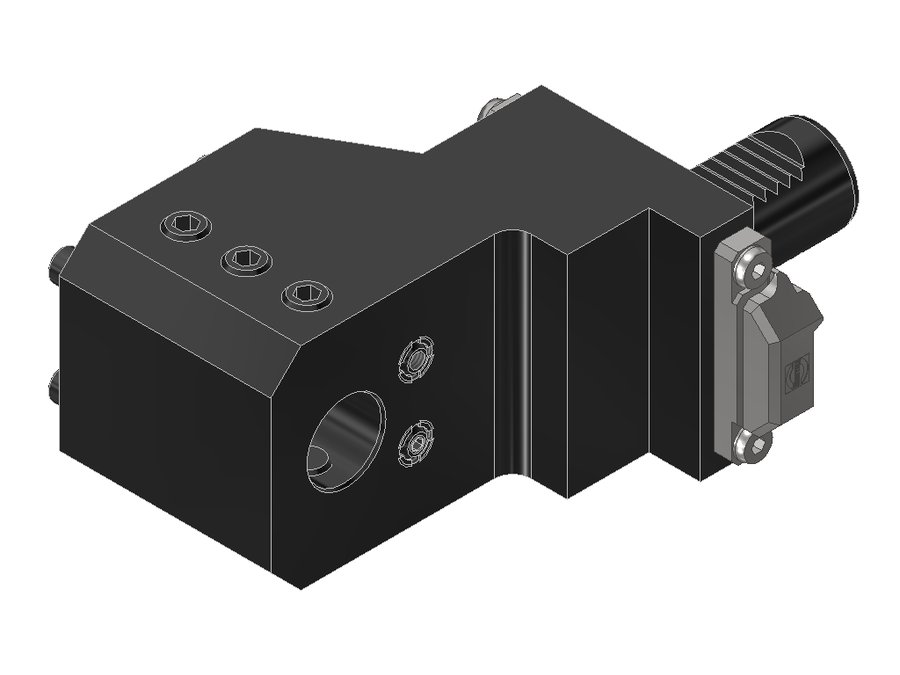

Адаптер для инструмента EWS 19.3025LCTXRLTFRZ0, хвостовик Ø30, отверстие Ø25 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL02502215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø25 |
| Функциональная длина | 100 мм |
| Вылет LPR | 125 мм |
| Масса | 4,581 кг |
| Высота | 70 мм |
| Общая длина | 180 мм |
| Ширина | 105 мм |
| Заказной номер EWS | 180006 |
| Радиальная ширина | 70 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.3025LCTXRLTFRZ0 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.3010 | VDI30 | борштанга Ø10 | 14 | 60 | 115 | 30 | |
| 19.3012 | VDI30 | борштанга Ø12 | 14 | 60 | 115 | 30 | |
| 19.3014 | VDI30 | борштанга Ø14 | 14 | 60 | 115 | 30 | |
| 19.3016 | VDI30 | борштанга Ø16 | 14 | 60 | 115 | 30 | |
| 19.3020 | VDI30 | борштанга Ø20 | 9 | 60 | 115 | 30 | |
| 19.3025 | VDI30 | борштанга Ø25 | 9 | 60 | 115 | 30 | |
| 19.3025LCTXRLTFRZ0 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | 30 | Текущая |
| 19.3025LCTXRLZ0 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | 30 | |
| 19.3025LE365L | VDI30 | борштанга Ø25 | 120 | 145 | 200 | 30 | |
| 19.3025LTNC65 | VDI30 | борштанга Ø25 | 78 | 95 | 150 | 30 | |
| 19.3025TNC65 | VDI30 | борштанга Ø25 | 70 | 88 | 143 | 30 | |
| 19.3032 | VDI30 | борштанга Ø32 | 14 | 75 | 130 | 30 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.3025LCTXRLTFRZ0.
Переходники23
- 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
- 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
- 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
- 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
- 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
- 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
- 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
- 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
- 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
- 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
- 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
- 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
- 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
- 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
- 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
- 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
- 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
- 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
- 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 19.3025LCTXRLTFRZ0 указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
