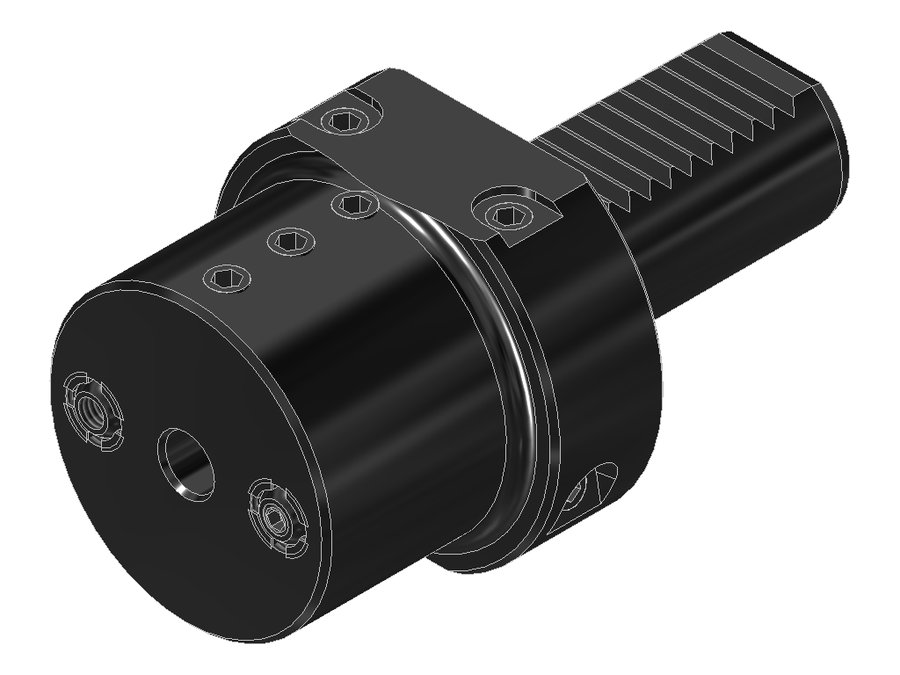

Адаптер для инструмента EWS 19.3010, хвостовик Ø30, отверстие Ø10 мм
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.3010

Адаптер для инструмента EWS 19.3010, хвостовик Ø30, отверстие Ø10 мм

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL01002215
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаØ 10.0 (boring bar)
Функциональная длина14 мм
Вылет LPR60 мм
Масса1,413 кг
Общая длина115 мм
Заказной номер EWS135652

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.2516VDI25Ø 16.0 (boring bar)4509825
19.2525VDI25Ø 25.0 (boring bar)96010825
19.2525E332RLVDI25Ø 25.0 (boring bar)7599,5147,525
19.2525E332RLZ0VDI25Ø 25.0 (boring bar)7599,5147,525
19.3006VDI30Ø 6.0 (boring bar)326011530
19.3008VDI30Ø 8.0 (boring bar)206011530
19.3010VDI30Ø 10.0 (boring bar)146011530Текущая
19.3012VDI30Ø 12.0 (boring bar)146011530
19.3014VDI30Ø 14.0 (boring bar)146011530
19.3016VDI30Ø 16.0 (boring bar)146011530
19.3020VDI30Ø 20.0 (boring bar)96011530
19.3025VDI30Ø 25.0 (boring bar)96011530
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.3010.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
