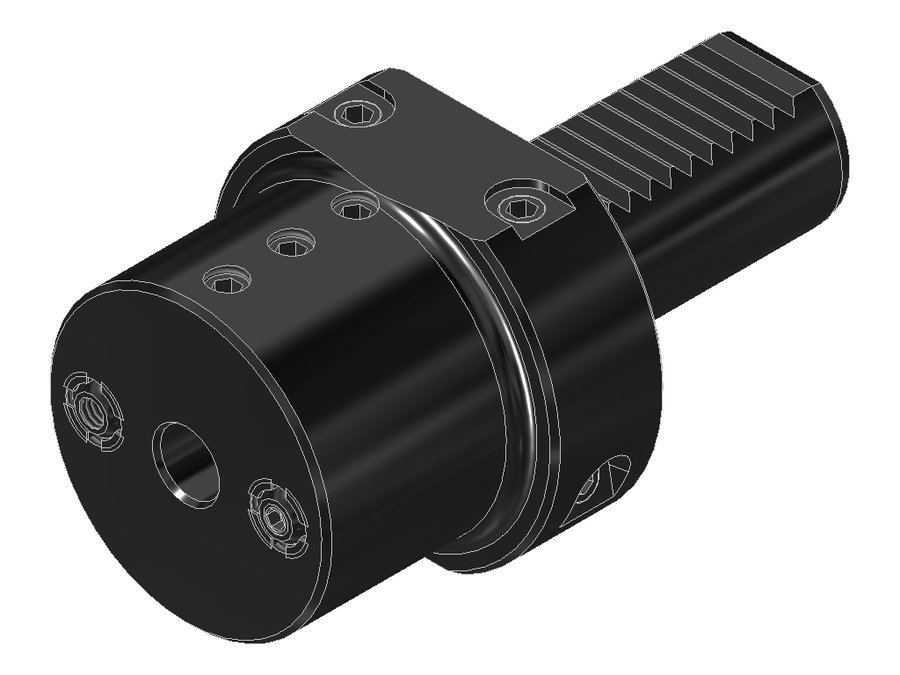

Адаптер для инструмента EWS 19.3012, хвостовик Ø30, отверстие Ø12 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.3012

Адаптер для инструмента EWS 19.3012, хвостовик Ø30, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL01202215
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø12
Функциональная длина14 мм
Вылет LPR60 мм
Масса1,403 кг
Общая длина115 мм
Заказной номер EWS135653

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.3012 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

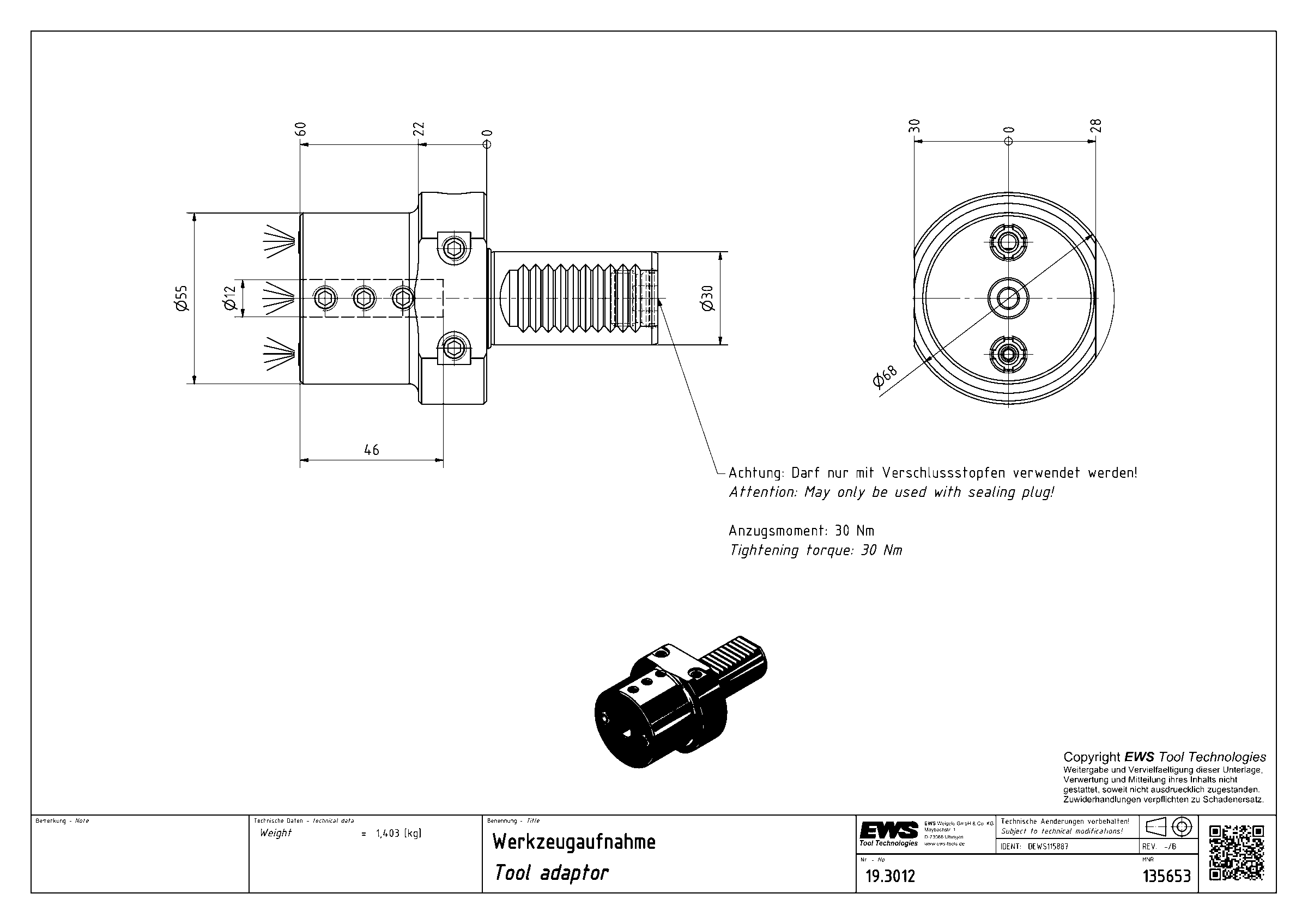

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.2525VDI25борштанга Ø2596010825
19.2525E332RLVDI25борштанга Ø257599,5147,525
19.2525E332RLZ0VDI25борштанга Ø257599,5147,525
19.3006VDI30борштанга Ø6326011530
19.3008VDI30борштанга Ø8206011530
19.3010VDI30борштанга Ø10146011530
19.3012VDI30борштанга Ø12146011530Текущая
19.3014VDI30борштанга Ø14146011530
19.3016VDI30борштанга Ø16146011530
19.3020VDI30борштанга Ø2096011530
19.3025VDI30борштанга Ø2596011530
19.3025LCTXRLTFRZ0VDI30борштанга Ø2510012518030

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.3012.

Переходники6

  • 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
  • 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 19.3012 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
