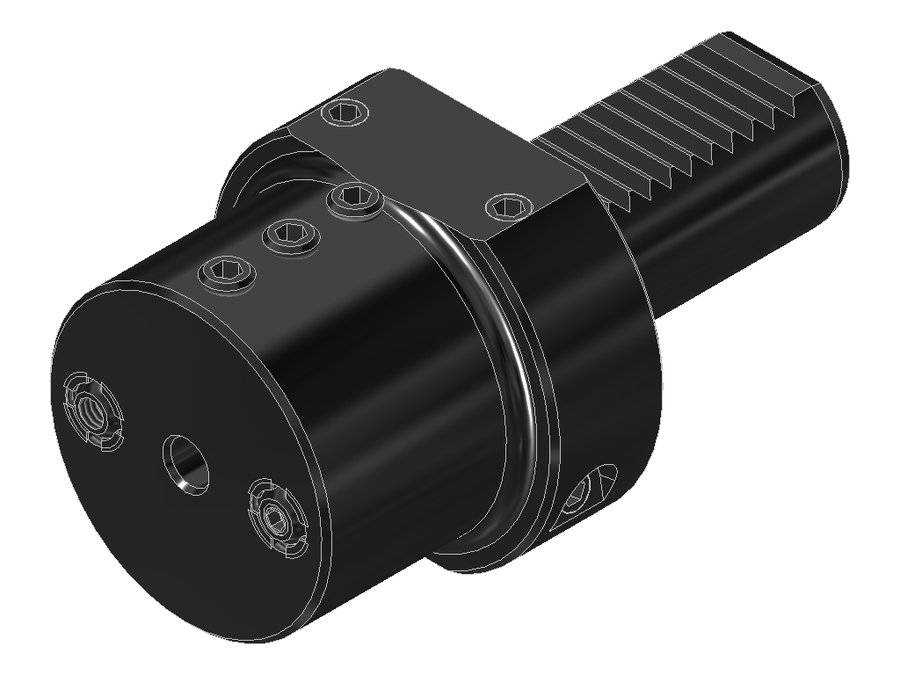

Адаптер для инструмента EWS 19.3008, хвостовик Ø30, отверстие Ø8 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL00802215 |
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø8 |
| Функциональная длина | 20 мм |
| Вылет LPR | 60 мм |
| Масса | 1,424 кг |
| Общая длина | 115 мм |
| Заказной номер EWS | 135651 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.3008 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Универсальное применение
С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

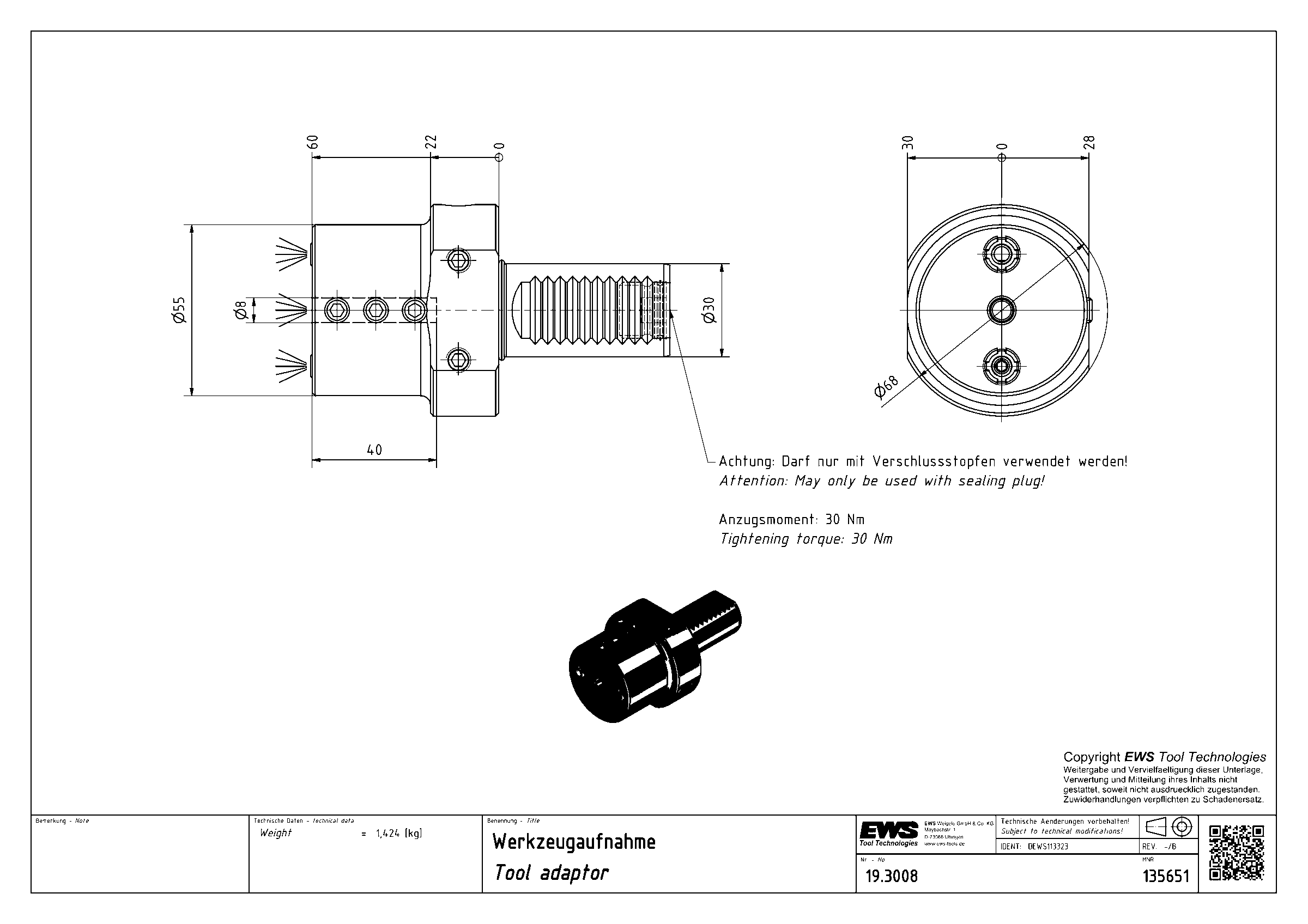

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.2025 | VDI20 | борштанга Ø25 | 9 | 60 | 100 | 20 | |
| 19.2516 | VDI25 | борштанга Ø16 | 4 | 50 | 98 | 25 | |
| 19.2525 | VDI25 | борштанга Ø25 | 9 | 60 | 108 | 25 | |
| 19.2525E332RL | VDI25 | борштанга Ø25 | 75 | 99,5 | 147,5 | 25 | |
| 19.2525E332RLZ0 | VDI25 | борштанга Ø25 | 75 | 99,5 | 147,5 | 25 | |
| 19.3006 | VDI30 | борштанга Ø6 | 32 | 60 | 115 | 30 | |
| 19.3008 | VDI30 | борштанга Ø8 | 20 | 60 | 115 | 30 | Текущая |
| 19.3010 | VDI30 | борштанга Ø10 | 14 | 60 | 115 | 30 | |
| 19.3012 | VDI30 | борштанга Ø12 | 14 | 60 | 115 | 30 | |
| 19.3014 | VDI30 | борштанга Ø14 | 14 | 60 | 115 | 30 | |
| 19.3016 | VDI30 | борштанга Ø16 | 14 | 60 | 115 | 30 | |
| 19.3020 | VDI30 | борштанга Ø20 | 9 | 60 | 115 | 30 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.3008.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 19.3008 указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
