EWS · Адаптеры для инструмента EWS для VDI · арт. 19.3016

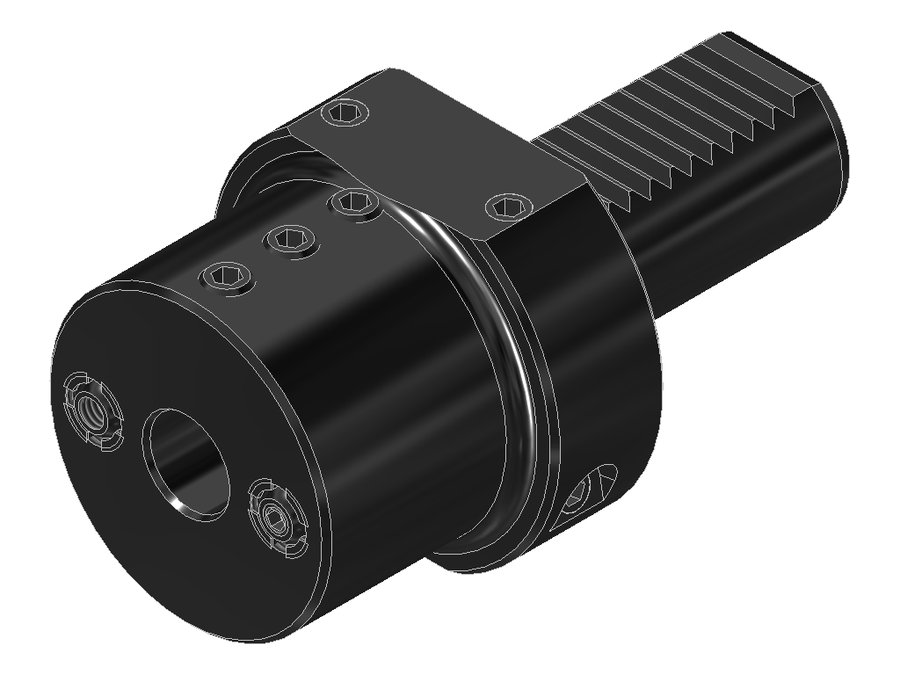

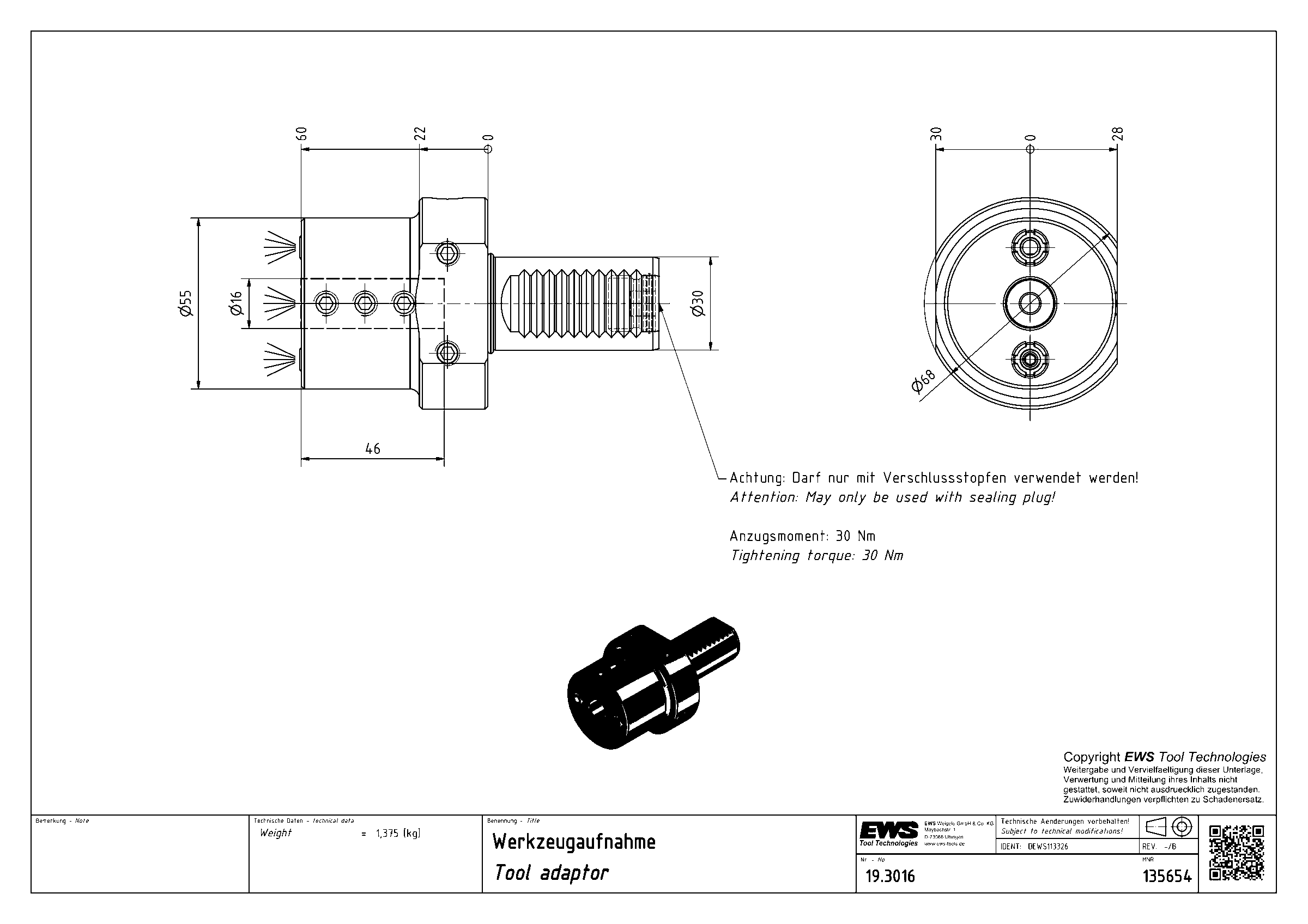

Адаптер для инструмента EWS 19.3016, хвостовик Ø30, отверстие Ø16 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 55 мм |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL01602215 |
| Диаметр буртика | 68 мм |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Ø 16.0 (boring bar) |
| Функциональная длина | 14 мм |
| Вылет LPR | 60 мм |
| Масса | 1,375 кг |
| Общая длина | 115 мм |
| Заказной номер EWS | 135654 |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.2525E332RLZ0 | VDI25 | Ø 25.0 (boring bar) | 75 | 99,5 | 147,5 | 25 | |
| 19.3006 | VDI30 | Ø 6.0 (boring bar) | 32 | 60 | 115 | 30 | |
| 19.3008 | VDI30 | Ø 8.0 (boring bar) | 20 | 60 | 115 | 30 | |
| 19.3010 | VDI30 | Ø 10.0 (boring bar) | 14 | 60 | 115 | 30 | |
| 19.3012 | VDI30 | Ø 12.0 (boring bar) | 14 | 60 | 115 | 30 | |
| 19.3014 | VDI30 | Ø 14.0 (boring bar) | 14 | 60 | 115 | 30 | |
| 19.3016 | VDI30 | Ø 16.0 (boring bar) | 14 | 60 | 115 | 30 | Текущая |
| 19.3020 | VDI30 | Ø 20.0 (boring bar) | 9 | 60 | 115 | 30 | |
| 19.3025 | VDI30 | Ø 25.0 (boring bar) | 9 | 60 | 115 | 30 | |
| 19.3025LCTXRLTFRZ0 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3025LCTXRLZ0 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | 30 | |
| 19.3025LE365L | VDI30 | Ø 25.0 (boring bar) | 120 | 145 | 200 | 30 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.3016.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
