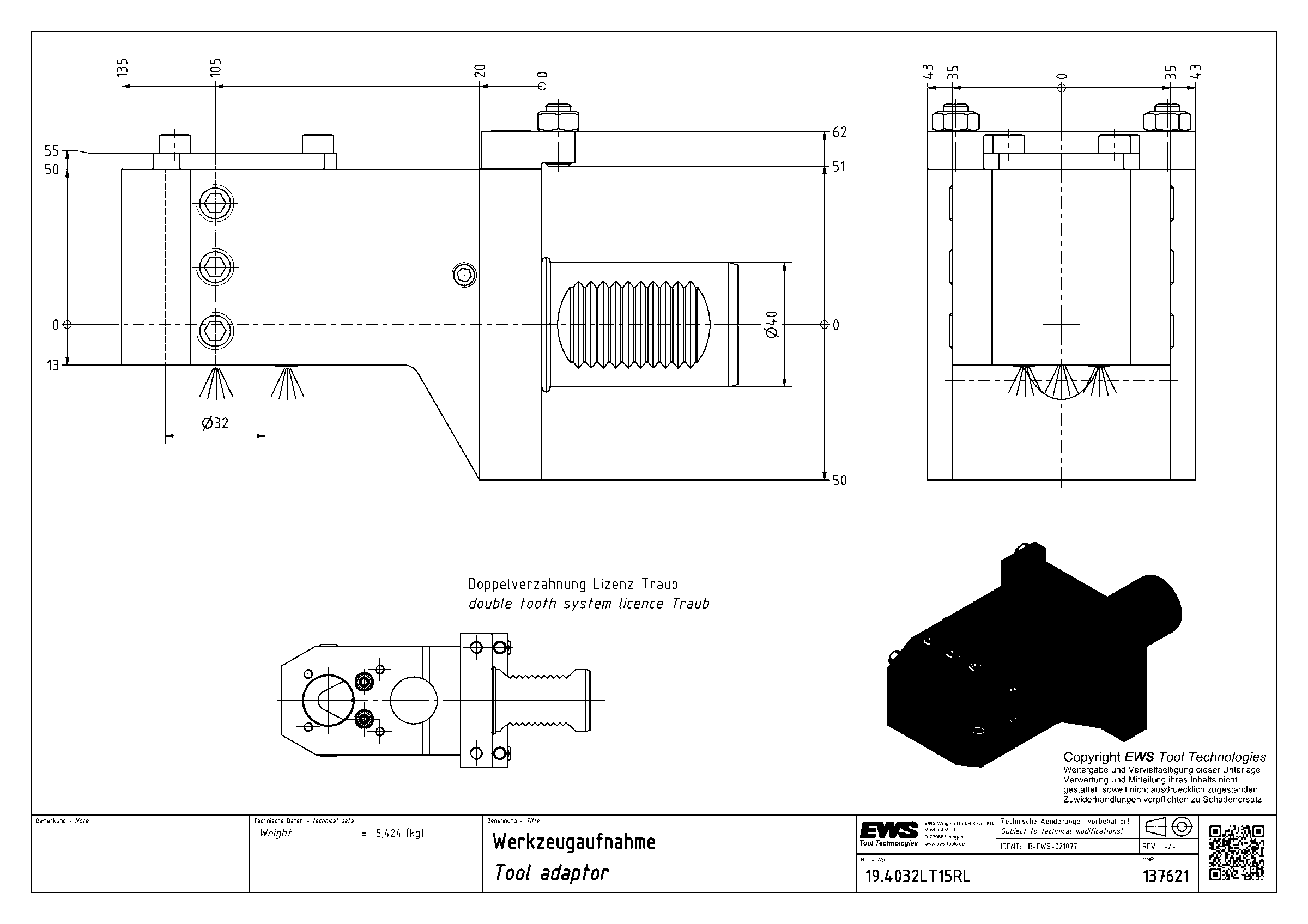

Адаптер для инструмента EWS 19.4032LT15RL, хвостовик Ø40, отверстие Ø32 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.4032LT15RL

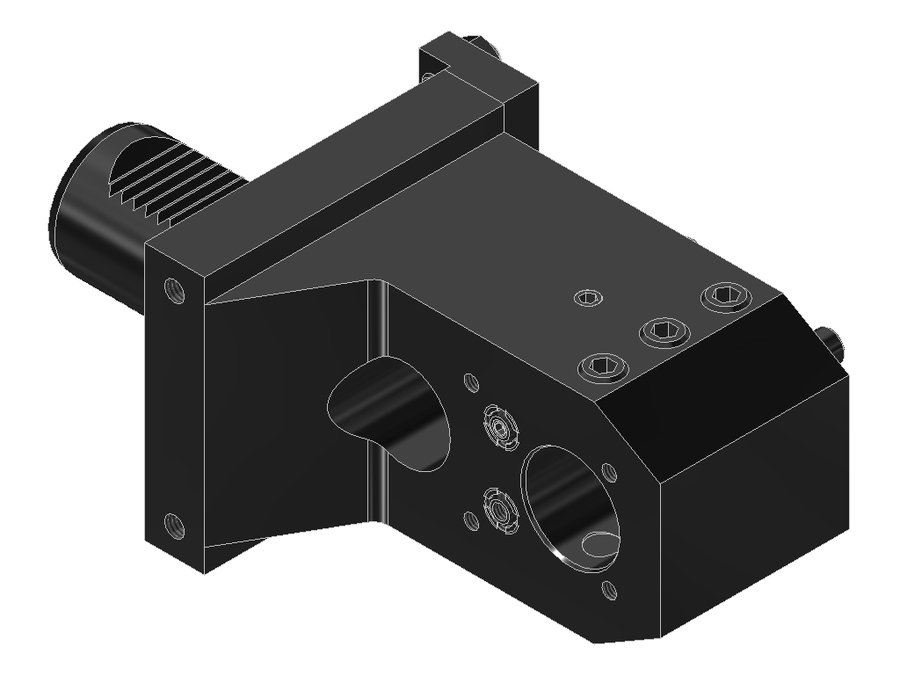

Адаптер для инструмента EWS 19.4032LT15RL, хвостовик Ø40, отверстие Ø32 мм

Система фиксации в гнездеупорная планка (регулируемая)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL03202215
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø32
Функциональная длина105 мм
Вылет LPR135 мм
Масса5,424 кг
Высота86 мм
Общая длина198 мм
Ширина63 мм
Заказной номер EWS137621
Радиальная ширина50 мм
Функциональная ширина13 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.4032LT15RL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.4012VDI40борштанга Ø12147513840
19.4016VDI40борштанга Ø16147513840
19.4020VDI40борштанга Ø20147513840
19.4025VDI40борштанга Ø25147513840
19.4031.75VDI40борштанга Ø1 1/4"147513840
19.4032VDI40борштанга Ø32147513840
19.4032LT15RLVDI40борштанга Ø3210513519840Текущая
19.4040VDI40борштанга Ø40149015340
19.4040G400RLWZ0VDI40борштанга Ø4011014020340
19.5012VDI50борштанга Ø12489016850
19.5016VDI50борштанга Ø16149016850
19.5020VDI50борштанга Ø20149016850
