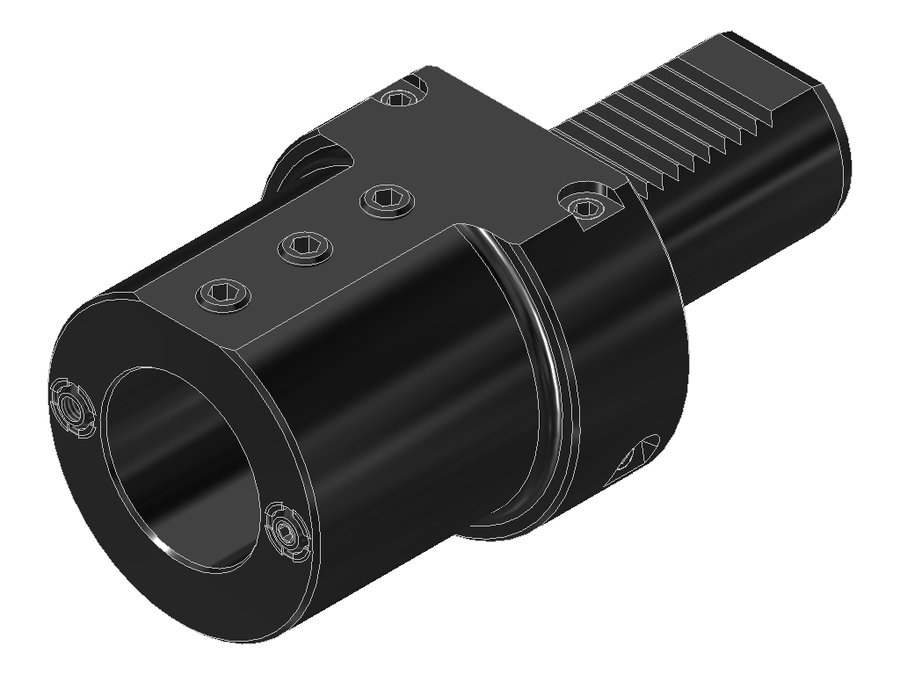

Адаптер для инструмента EWS 19.4040, хвостовик Ø40, отверстие Ø40 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.4040

Адаптер для инструмента EWS 19.4040, хвостовик Ø40, отверстие Ø40 мм

Угол выхода0°
Диаметр корпуса70 мм
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL04002215
Диаметр буртика83 мм
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø40
Функциональная длина14 мм
Вылет LPR90 мм
Масса2,588 кг
Общая длина153 мм
Заказной номер EWS135669

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.4040 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

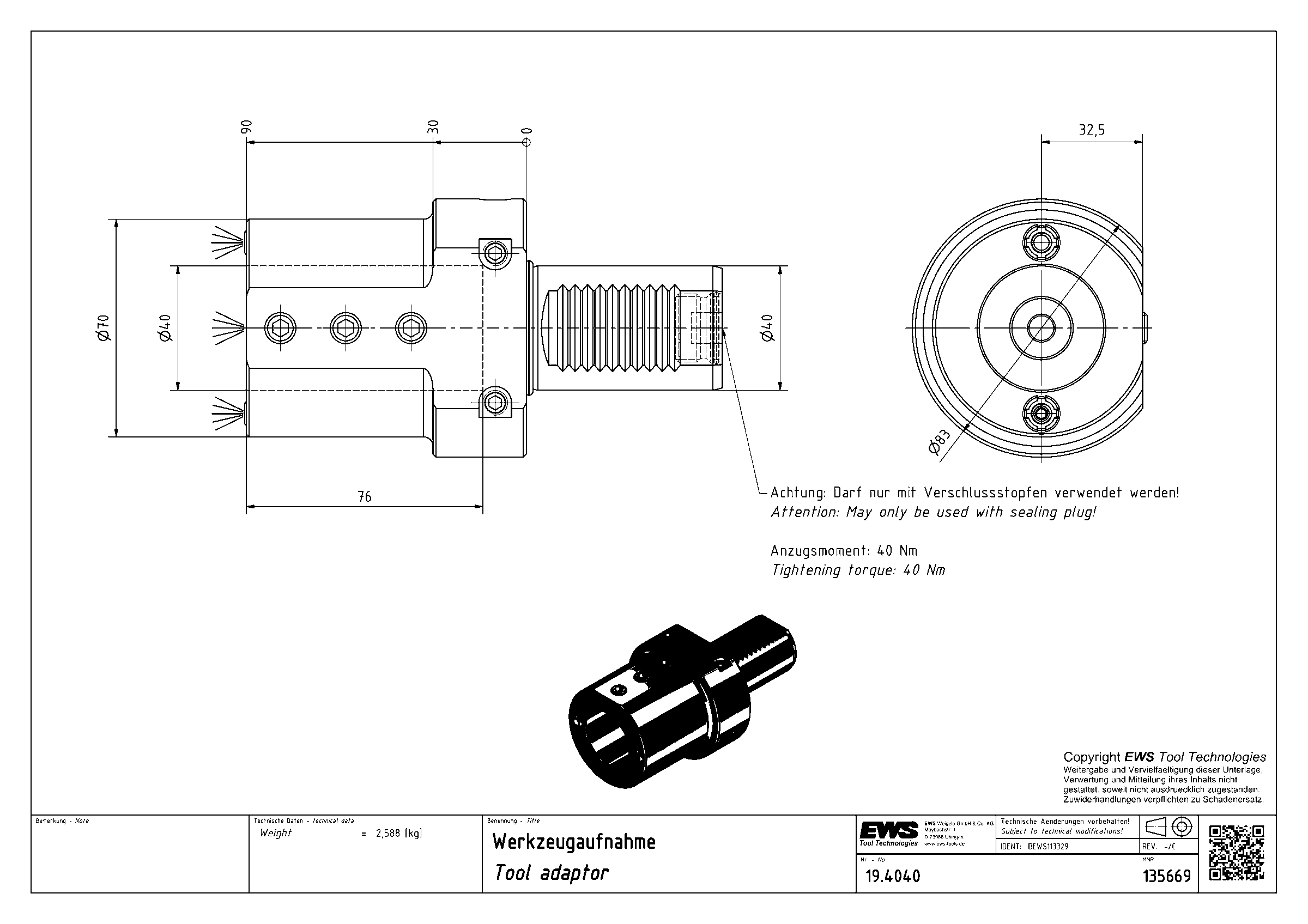

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.4016VDI40борштанга Ø16147513840
19.4020VDI40борштанга Ø20147513840
19.4025VDI40борштанга Ø25147513840
19.4031.75VDI40борштанга Ø1 1/4"147513840
19.4032VDI40борштанга Ø32147513840
19.4032LT15RLVDI40борштанга Ø3210513519840
19.4040VDI40борштанга Ø40149015340Текущая
19.4040G400RLWZ0VDI40борштанга Ø4011014020340
19.5012VDI50борштанга Ø12489016850
19.5016VDI50борштанга Ø16149016850
19.5020VDI50борштанга Ø20149016850
19.5025VDI50борштанга Ø25149016850

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.4040.

Переходники21

  • 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
  • 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
  • 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
  • 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
  • 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
  • 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
  • 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм

Инструмент статический2

  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
