EWS · Адаптеры для инструмента EWS для VDI · арт. 19.40C4MP620

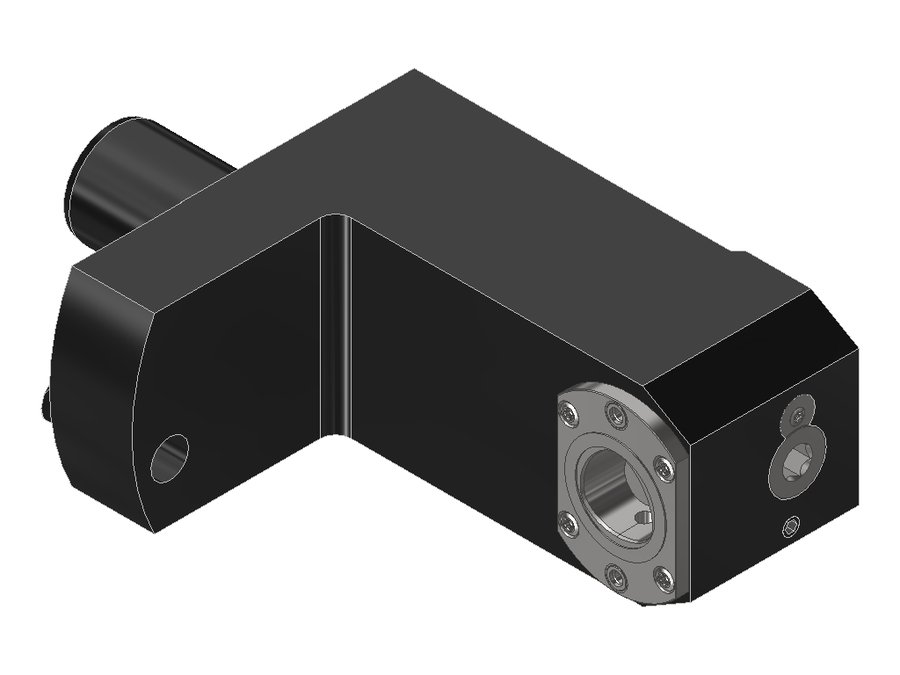

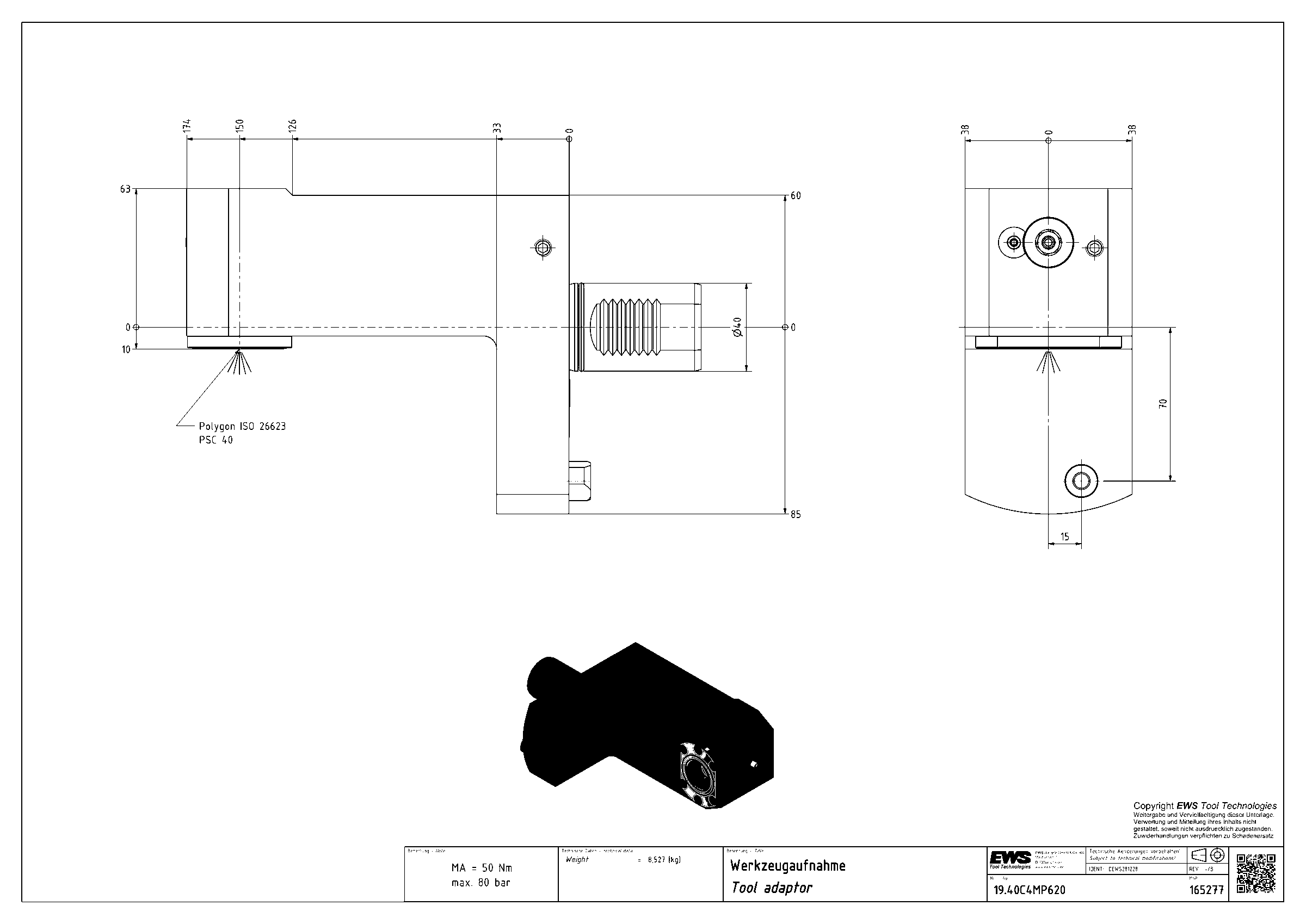

Адаптер для инструмента EWS 19.40C4MP620, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | штифт |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | CCS04000195 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 150 мм |
| Вылет LPR | 174 мм |
| Масса | 8,527 кг |
| Высота | 76 мм |
| Общая длина | 234 мм |
| Ширина | 73 мм |
| Заказной номер EWS | 165277 |
| Радиальная ширина | 63 мм |
| Функциональная ширина | 10 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.30VXT3LCTXRLTFRZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3LCTXRLZ0 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | 30 | |
| 19.30VXT3TNX65RLZ0 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | 30 | |
| 19.30VXT3ÜK | VDI30 | EWS Varia VXT3 | 60 | 68 | 123 | 30 | |
| 19.40C4L75L | VDI40 | PSC 40 | 75 | 75 | 138 | 40 | |
| 19.40C4L75R | VDI40 | PSC 40 | 75 | 75 | 138 | 40 | |
| 19.40C4MP620 | VDI40 | PSC 40 | 150 | 174 | 234 | 40 | Текущая |
| 19.40C4MP620ÜK | VDI40 | PSC 40 | 150 | 174 | 234 | 40 | |
| 19.40C4SQT15 | VDI40 shaft rotated 30° | PSC 40 | 140 | 164 | 224 | 40 | |
| 19.40C4SQT15ÜK | VDI40 shaft rotated 30° | PSC 40 | 140 | 164 | 224 | 40 | |
| 19.40C5G400RLÜKWZ20 | VDI40 | PSC 50 | 110 | 142 | 205 | 40 | |
| 19.40C5G400RLWZ20 | VDI40 | PSC 50 | 110 | 142 | 205 | 40 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.40C4MP620.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
- UMB100Приспособление монтажное EWS UMB100, UMB100
Документы по позиции
Для этой позиции документы пока не привязаны.
