EWS · Адаптеры для инструмента EWS для VDI · арт. 19.40C4SQT15ÜK

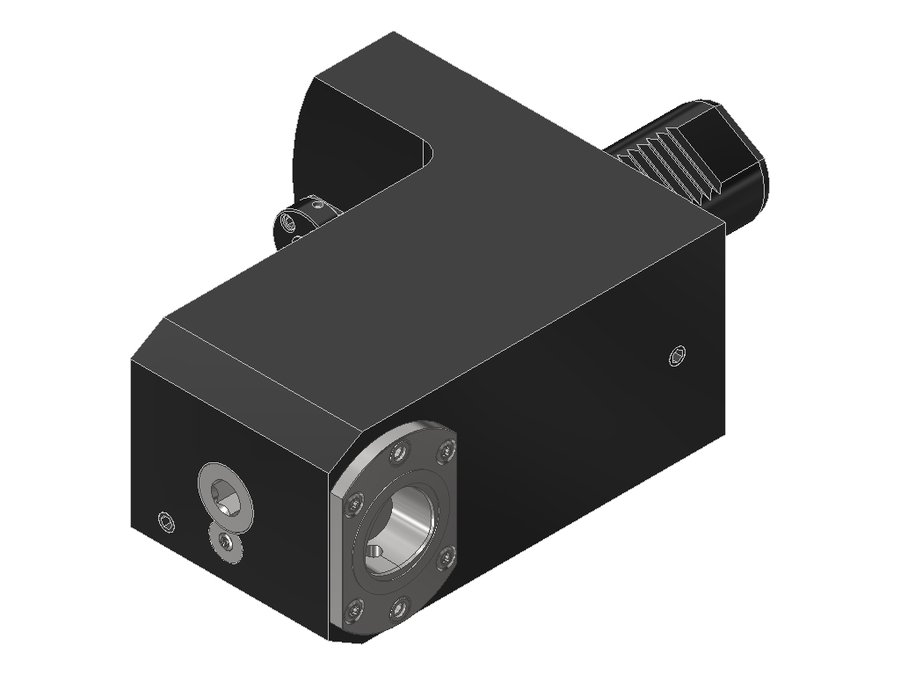

Адаптер для инструмента EWS 19.40C4SQT15ÜK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнезде	эксцентриковый штифт (регулируемый)
Угол выхода	90°
Код интерфейса станка	ZYV04000315
Код интерфейса инструмента	CCS04000195
Диаметр хвостовика	40 мм
Исполнение	правое
Присоединение к станку	VDI40 shaft rotated 30°
Присоединение инструмента	PSC 40
Функциональная длина	140 мм
Вылет LPR	164 мм
Масса	9,592 кг
Высота	76 мм
Общая длина	224 мм
Ширина	88 мм
Заказной номер EWS	162381
Радиальная ширина	21 мм
Функциональная ширина	67 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	Диаметр хвостовика, мм	В список
19.30VXT3ÜK	VDI30	EWS Varia VXT3	60	68	123	30
19.40C4L75L	VDI40	PSC 40	75	75	138	40
19.40C4L75R	VDI40	PSC 40	75	75	138	40
19.40C4MP620	VDI40	PSC 40	150	174	234	40
19.40C4MP620ÜK	VDI40	PSC 40	150	174	234	40
19.40C4SQT15	VDI40 shaft rotated 30°	PSC 40	140	164	224	40
19.40C4SQT15ÜK	VDI40 shaft rotated 30°	PSC 40	140	164	224	40	Текущая
19.40C5G400RLÜKWZ20	VDI40	PSC 50	110	142	205	40
19.40C5G400RLWZ20	VDI40	PSC 50	110	142	205	40
19.40C5L85L	VDI40	PSC 50	85	85	148	40
19.40C5L85R	VDI40	PSC 50	85	85	148	40
19.40C5L85RÜK	VDI40	PSC 50	85	85	148	40

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 19.40C4SQT15ÜK.
