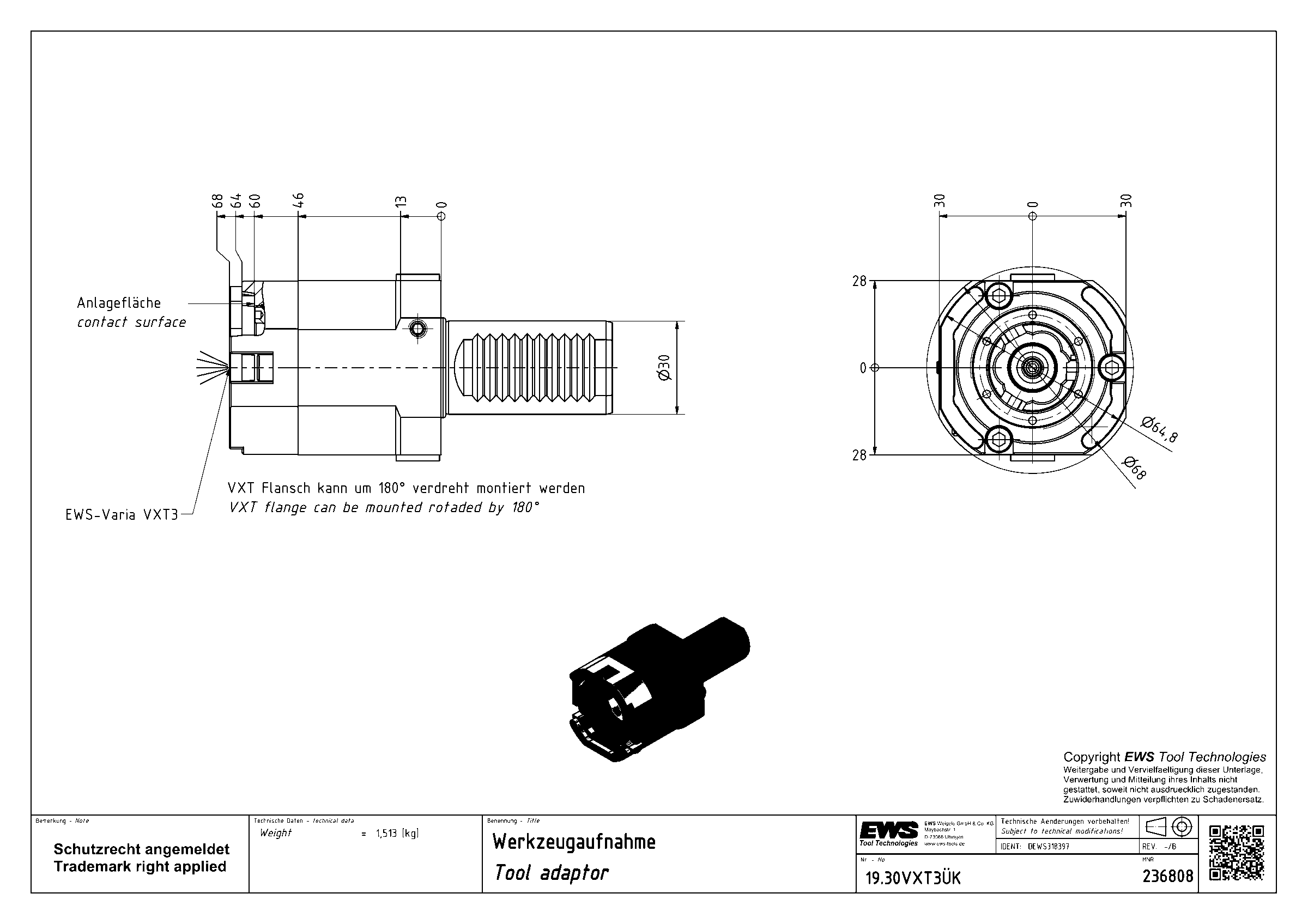

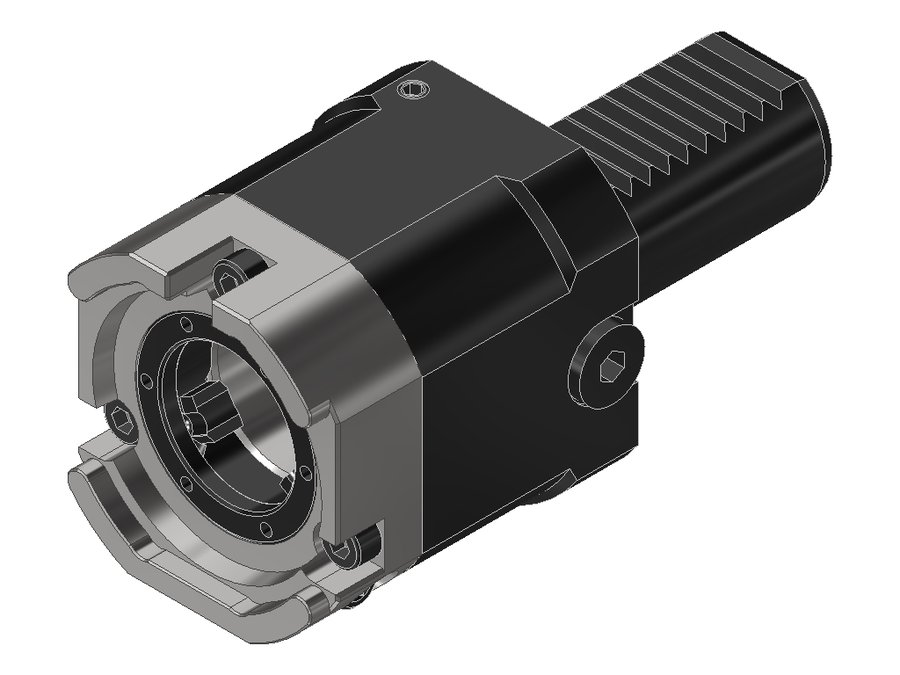

Адаптер для инструмента EWS 19.30VXT3ÜK, хвостовик Ø30, система EWS Varia VXT3
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.30VXT3ÜK

Адаптер для инструмента EWS 19.30VXT3ÜK, хвостовик Ø30, система EWS Varia VXT3

Угол выхода0°
Диаметр корпуса64,8 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300395
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VXT3
Функциональная длина60 мм
Вылет LPR68 мм
Масса1,513 кг
Общая длина123 мм
Заказной номер EWS236808
Система EWS VariaEWS Varia VXT3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.30VXT3ÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.30VXT3G300RLWZ0VDI30EWS Varia VXT39012017530
19.30VXT3LCTXRLFEZ0VDI30EWS Varia VXT310013018530
19.30VXT3LCTXRLTFLZ0VDI30EWS Varia VXT310013018530
19.30VXT3LCTXRLTFRZ0VDI30EWS Varia VXT310013018530
19.30VXT3LCTXRLZ0VDI30EWS Varia VXT310013018530
19.30VXT3TNX65RLZ0VDI30EWS Varia VXT39012017530
19.30VXT3ÜKVDI30EWS Varia VXT3606812330Текущая
19.40C4L75LVDI40PSC 40757513840
19.40C4L75RVDI40PSC 40757513840
19.40C4MP620VDI40PSC 4015017423440
19.40C4MP620ÜKVDI40PSC 4015017423440
19.40C4SQT15VDI40, хвостовик повёрнут на 30°PSC 4014016422440

Совместимость
