EWS · Адаптеры для инструмента EWS для VDI · арт. 19.40C5SQT15

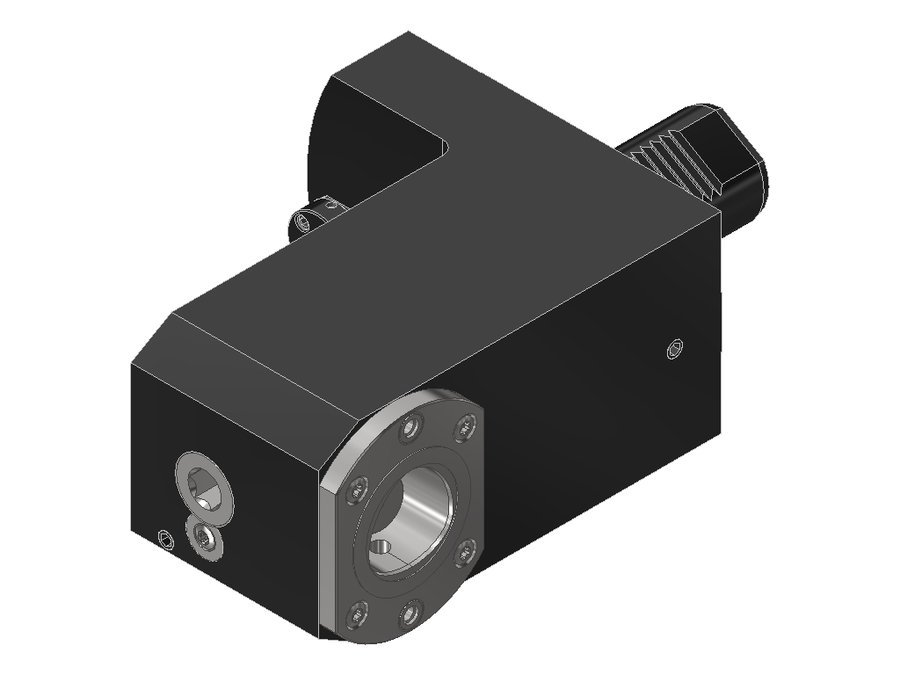

Адаптер для инструмента EWS 19.40C5SQT15, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнезде	эксцентриковый штифт (регулируемый)
Угол выхода	90°
Код интерфейса станка	ZYV04000315
Код интерфейса инструмента	CCS05000195
Диаметр хвостовика	40 мм
Исполнение	правое
Присоединение к станку	VDI40 shaft rotated 30°
Присоединение инструмента	PSC 50
Функциональная длина	140 мм
Вылет LPR	172 мм
Масса	10,74 кг
Высота	82 мм
Общая длина	232 мм
Ширина	88 мм
Заказной номер EWS	162382
Радиальная ширина	21 мм
Функциональная ширина	67 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Вылет LPR, мм	Общая длина, мм	Диаметр хвостовика, мм	В список
19.40C5L85L	VDI40	PSC 50	85	85	148	40
19.40C5L85R	VDI40	PSC 50	85	85	148	40
19.40C5L85RÜK	VDI40	PSC 50	85	85	148	40
19.40C5LCTXRLTFLZ41.5-PL	VDI40 Proline	PSC 50	120	152	215	40
19.40C5LCTXRLÜKTFLZ41.5-PL	VDI40 Proline	PSC 50	120	152	215	40
19.40C5LCTXRLÜKTFRZ41.5-PL	VDI40 Proline	PSC 50	120	152	215	40
19.40C5SQT15	VDI40 shaft rotated 30°	PSC 50	140	172	232	40	Текущая
19.40C5SQT15ÜK	VDI40 shaft rotated 30°	PSC 50	140	172	232	40
19.40VXT4	VDI40	EWS Varia VXT4	67	75	138	40
19.40VXT4CTXRLZ0	VDI40	EWS Varia VXT4	100	135	198	40
19.40VXT4G400RLWZ12	VDI40	EWS Varia VXT4	110	145	208	40
19.40VXT4LCTXRLTFLZ0	VDI40	EWS Varia VXT4	120	155	218	40

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 19.40C5SQT15.
