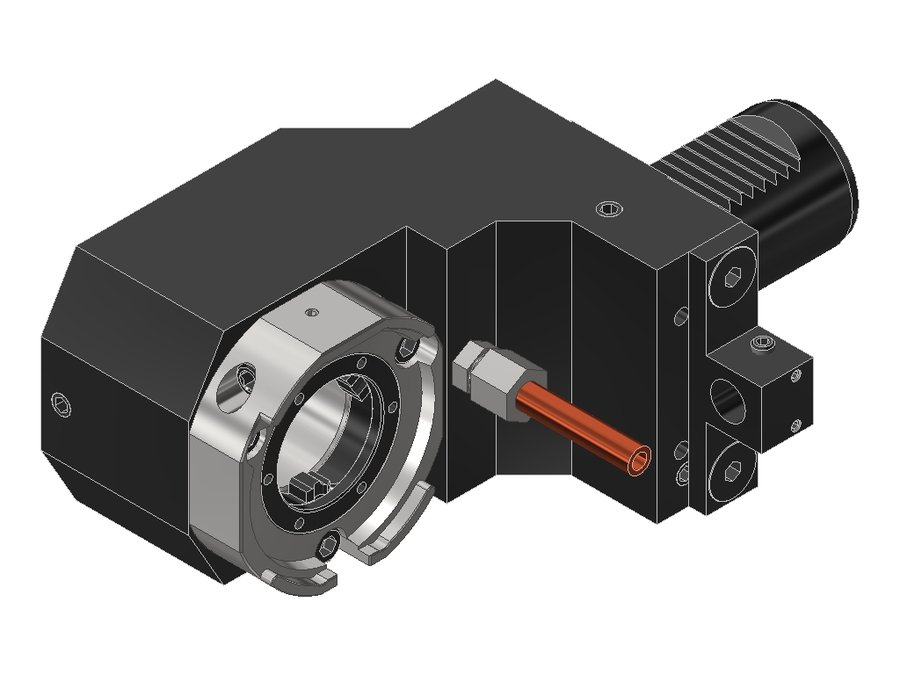

Адаптер для инструмента EWS 19.40VXT4CTXRLZ0, хвостовик Ø40, EWS Varia VXT4 - адаптер
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.40VXT4CTXRLZ0

Адаптер для инструмента EWS 19.40VXT4CTXRLZ0, хвостовик Ø40, EWS Varia VXT4 - адаптер

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400395
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VXT4
Функциональная длина100 мм
Вылет LPR135 мм
Масса5,422 кг
Высота76 мм
Общая длина198 мм
Ширина107,5 мм
Заказной номер EWS232648
Радиальная ширина65 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина0 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40C5LCTXRLTFLZ41.5-PLVDI40 ProlinePSC 5012015221540
19.40C5LCTXRLÜKTFLZ41.5-PLVDI40 ProlinePSC 5012015221540
19.40C5LCTXRLÜKTFRZ41.5-PLVDI40 ProlinePSC 5012015221540
19.40C5SQT15VDI40 shaft rotated 30°PSC 5014017223240
19.40C5SQT15ÜKVDI40 shaft rotated 30°PSC 5014017223240
19.40VXT4VDI40EWS Varia VXT4677513840
19.40VXT4CTXRLZ0VDI40EWS Varia VXT410013519840Текущая
19.40VXT4G400RLWZ12VDI40EWS Varia VXT411014520840
19.40VXT4LCTXRLTFLZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLTFRZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLZ0VDI40EWS Varia VXT412015521840
19.40VXT4MP620RZ-5X130VDI40EWS Varia VXT413016522540
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.40VXT4CTXRLZ0.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
