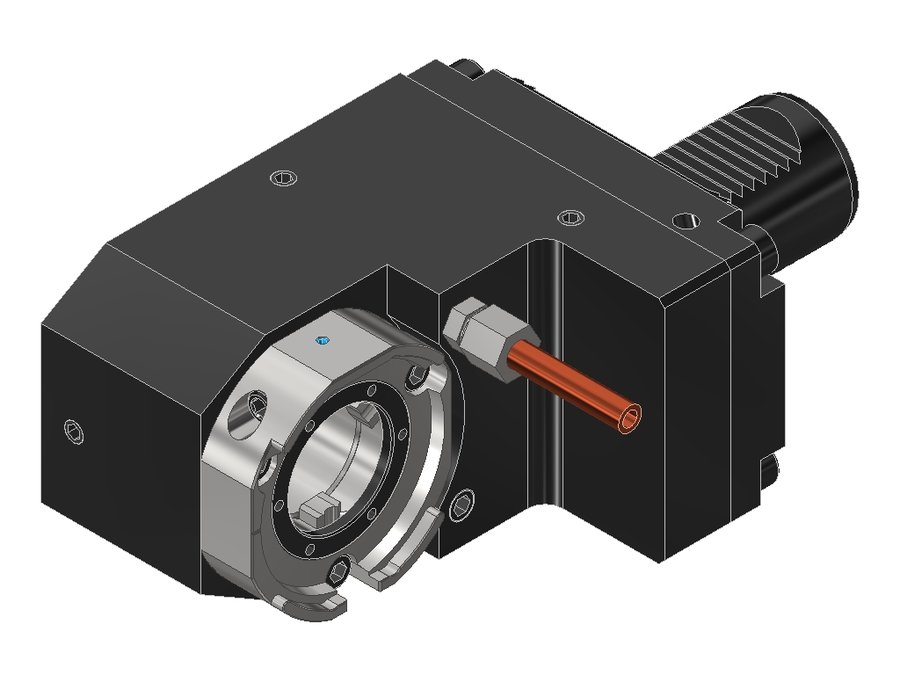

Адаптер для инструмента EWS 19.40VXT4G400RLWZ12, хвостовик Ø40, EWS-Varia VXT4
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.40VXT4G400RLWZ12

Адаптер для инструмента EWS 19.40VXT4G400RLWZ12, хвостовик Ø40, EWS-Varia VXT4

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW04000115
Код интерфейса инструментаEWC00400395
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VXT4
Функциональная длина110 мм
Вылет LPR145 мм
Масса7,351 кг
Высота80 мм
Общая длина208 мм
Ширина77,5 мм
Заказной номер EWS232616
Радиальная ширина57,5 мм
Система EWS VariaEWS Varia VXT4
Функциональная ширина12 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40C5LCTXRLÜKTFLZ41.5-PLVDI40 ProlinePSC 5012015221540
19.40C5LCTXRLÜKTFRZ41.5-PLVDI40 ProlinePSC 5012015221540
19.40C5SQT15VDI40 shaft rotated 30°PSC 5014017223240
19.40C5SQT15ÜKVDI40 shaft rotated 30°PSC 5014017223240
19.40VXT4VDI40EWS Varia VXT4677513840
19.40VXT4CTXRLZ0VDI40EWS Varia VXT410013519840
19.40VXT4G400RLWZ12VDI40EWS Varia VXT411014520840Текущая
19.40VXT4LCTXRLTFLZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLTFRZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLZ0VDI40EWS Varia VXT412015521840
19.40VXT4MP620RZ-5X130VDI40EWS Varia VXT413016522540
19.40VXT4SQT10X100VDI40 shaft rotated 30°EWS Varia VXT410013519540
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.40VXT4G400RLWZ12.

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
  • VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
