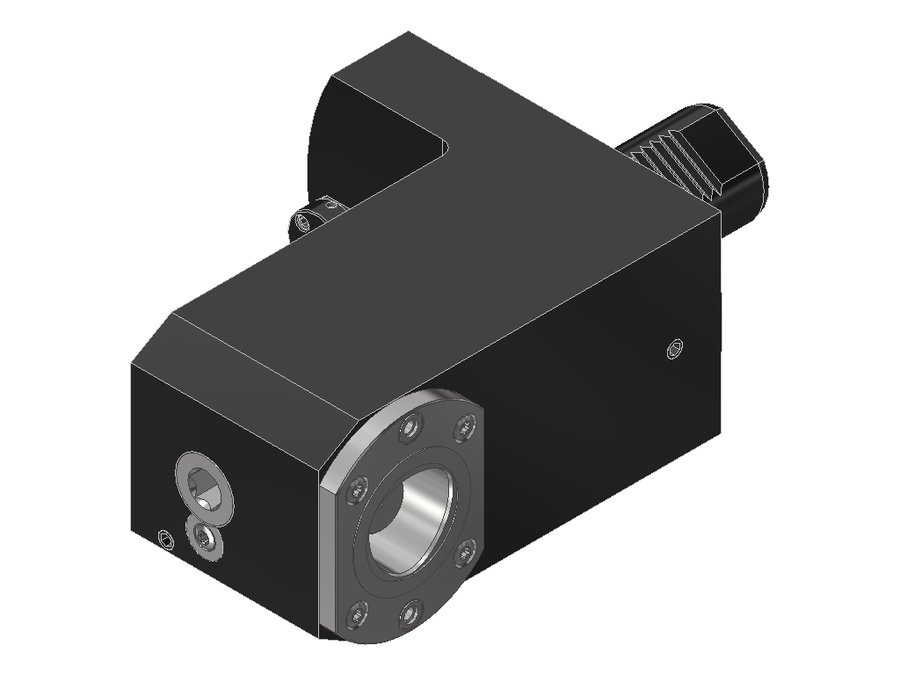

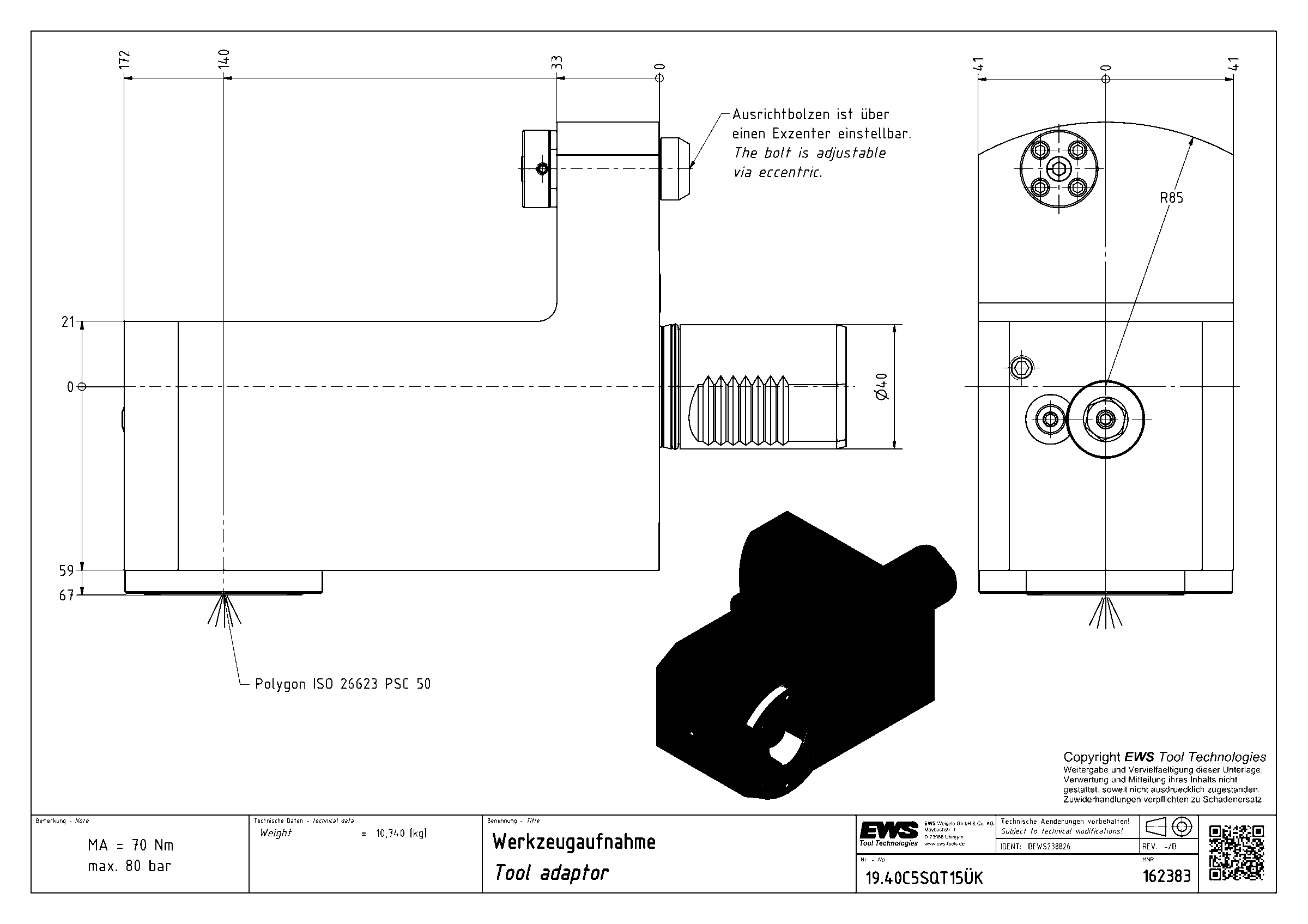

Адаптер для инструмента EWS 19.40C5SQT15ÜK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | CCS05000195 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40, хвостовик повёрнут на 30° |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 140 мм |
| Вылет LPR | 172 мм |
| Масса | 10,74 кг |
| Высота | 82 мм |
| Общая длина | 232 мм |
| Ширина | 88 мм |
| Заказной номер EWS | 162383 |
| Радиальная ширина | 21 мм |
| Функциональная ширина | 67 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.40C5SQT15ÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
PSC — стандартизованный интерфейс
- Типоразмер PSC 50:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 70 Н·м
- Усилие зажима 27 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.40C5L85R | VDI40 | PSC 50 | 85 | 85 | 148 | 40 | |
| 19.40C5L85RÜK | VDI40 | PSC 50 | 85 | 85 | 148 | 40 | |
| 19.40C5LCTXRLTFLZ41.5-PL | VDI40 Proline | PSC 50 | 120 | 152 | 215 | 40 | |
| 19.40C5LCTXRLÜKTFLZ41.5-PL | VDI40 Proline | PSC 50 | 120 | 152 | 215 | 40 | |
| 19.40C5LCTXRLÜKTFRZ41.5-PL | VDI40 Proline | PSC 50 | 120 | 152 | 215 | 40 | |
| 19.40C5SQT15 | VDI40, хвостовик повёрнут на 30° | PSC 50 | 140 | 172 | 232 | 40 | |
| 19.40C5SQT15ÜK | VDI40, хвостовик повёрнут на 30° | PSC 50 | 140 | 172 | 232 | 40 | Текущая |
| 19.40VXT4 | VDI40 | EWS Varia VXT4 | 67 | 75 | 138 | 40 | |
| 19.40VXT4CTXRLZ0 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | 40 | |
| 19.40VXT4G400RLWZ12 | VDI40 | EWS Varia VXT4 | 110 | 145 | 208 | 40 | |
| 19.40VXT4LCTXRLTFLZ0 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | 40 | |
| 19.40VXT4LCTXRLTFRZ0 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | 40 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.40C5SQT15ÜK.
Инструмент статический19
- 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
- 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
- 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
- 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
- 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
- 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
- 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
- 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
- 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
- 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
- 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
- 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм
Запчасти к инструменту1
- 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5
