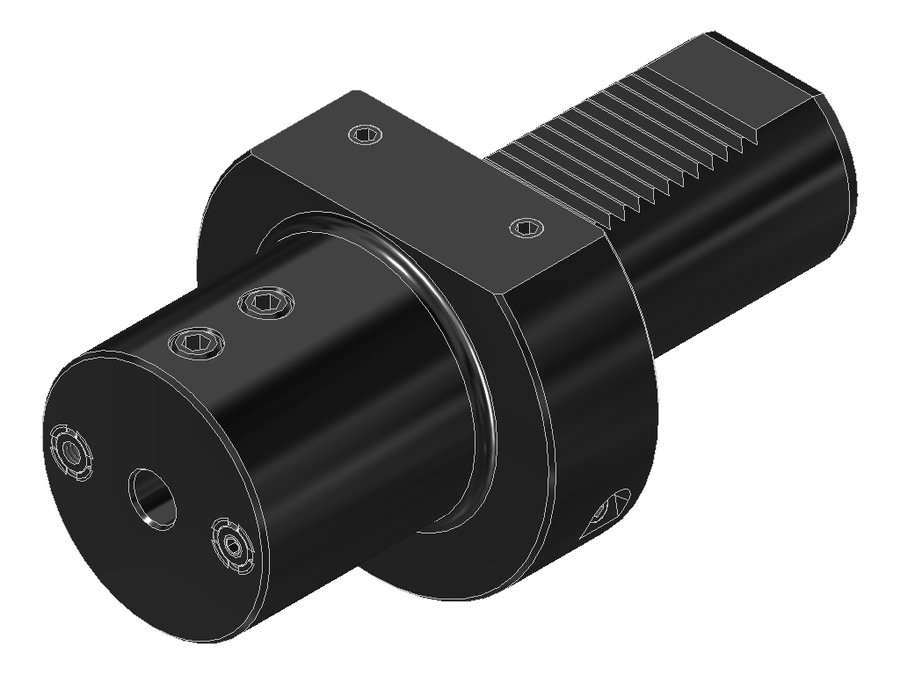

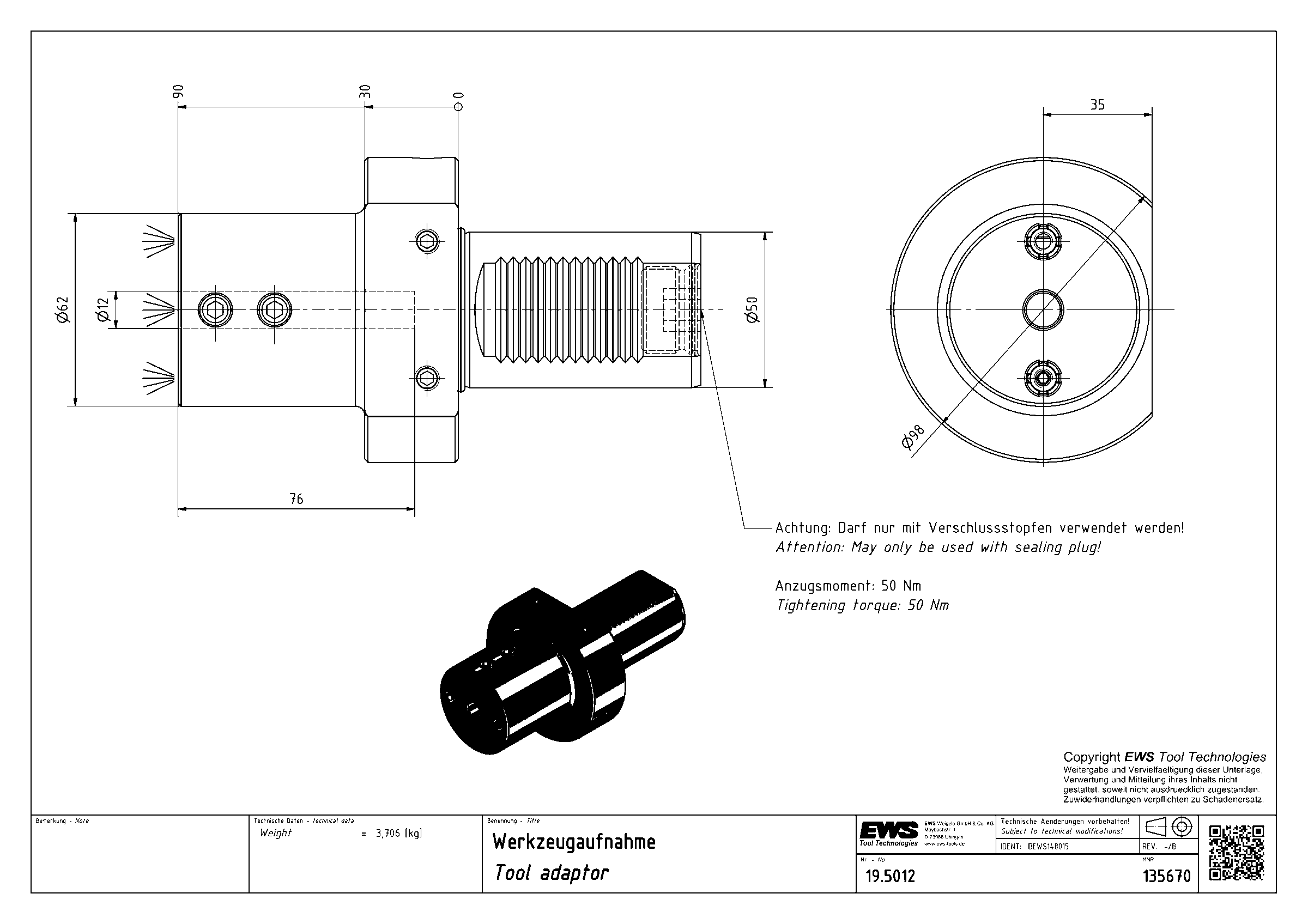

Адаптер для инструмента EWS 19.5012, хвостовик Ø50, отверстие Ø12 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.5012

Адаптер для инструмента EWS 19.5012, хвостовик Ø50, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса62 мм
Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL01202215
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаборштанга Ø12
Функциональная длина48 мм
Вылет LPR90 мм
Масса3,706 кг
Общая длина168 мм
Заказной номер EWS135670

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.5012 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.4025VDI40борштанга Ø25147513840
19.4031.75VDI40борштанга Ø1 1/4"147513840
19.4032VDI40борштанга Ø32147513840
19.4032LT15RLVDI40борштанга Ø3210513519840
19.4040VDI40борштанга Ø40149015340
19.4040G400RLWZ0VDI40борштанга Ø4011014020340
19.5012VDI50борштанга Ø12489016850Текущая
19.5016VDI50борштанга Ø16149016850
19.5020VDI50борштанга Ø20149016850
19.5025VDI50борштанга Ø25149016850
19.5032VDI50борштанга Ø32149016850
19.5038.1VDI50борштанга Ø1 1/2"149016850

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.5012.
