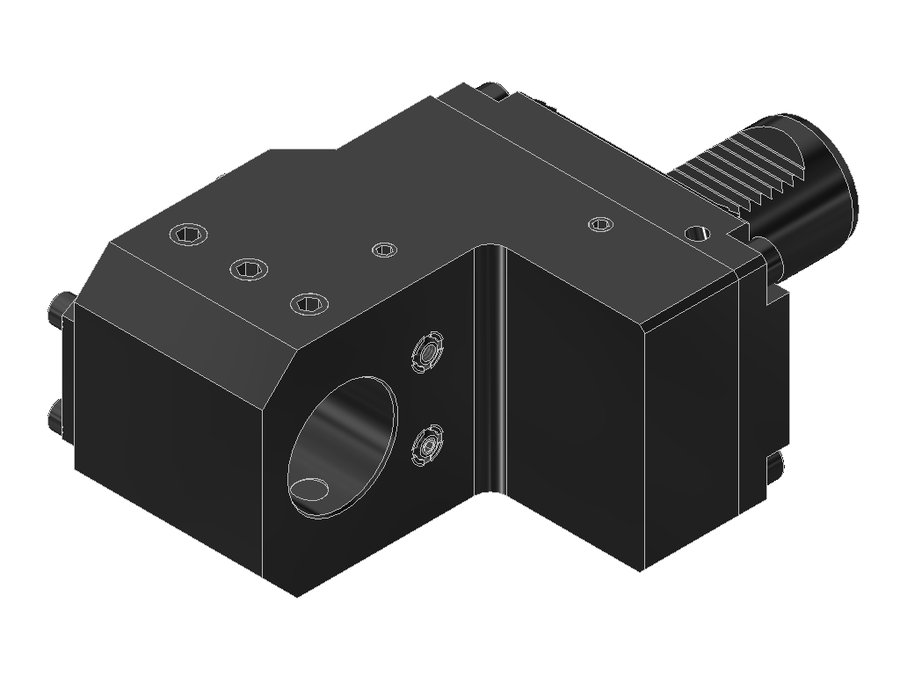

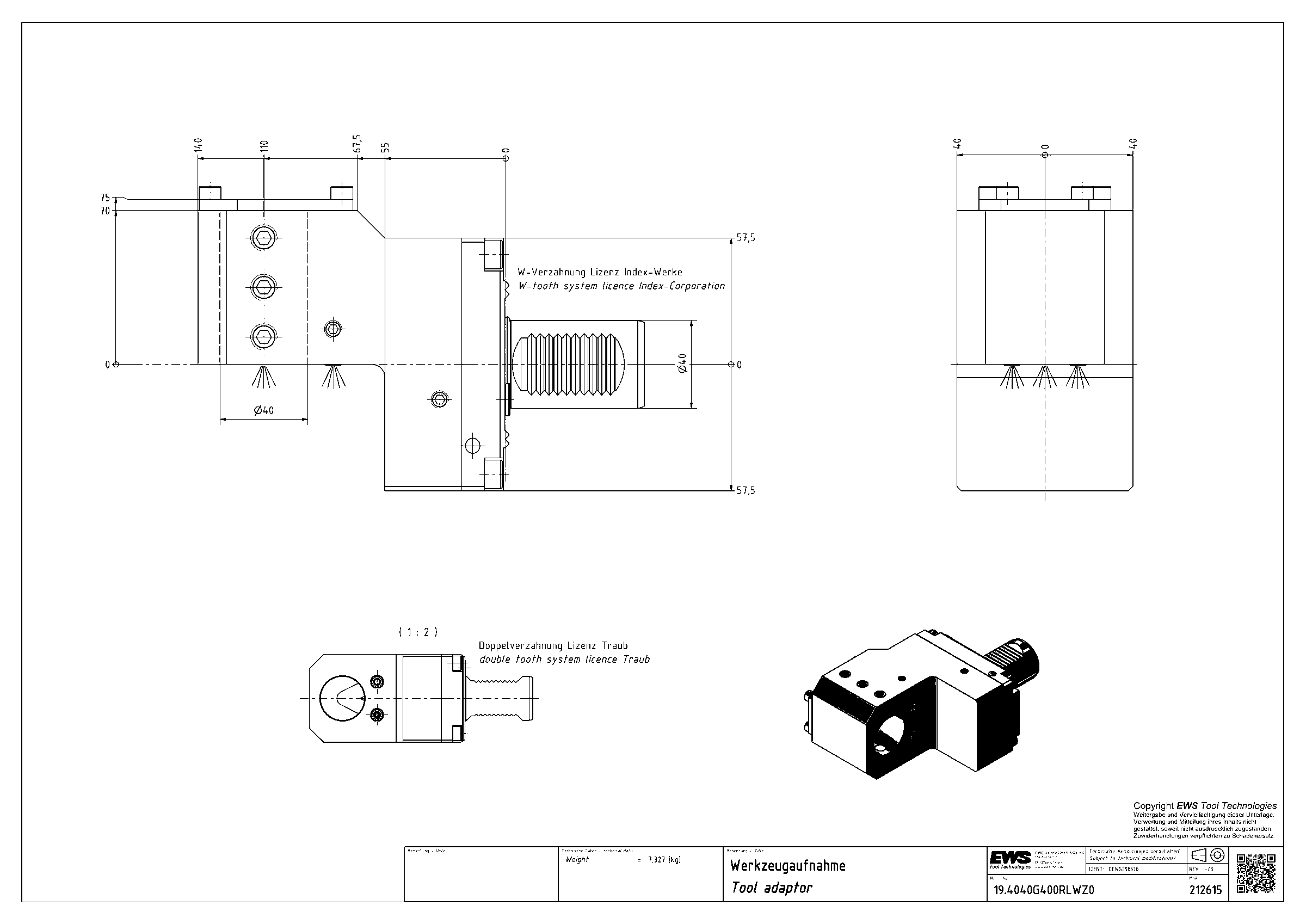

Адаптер для инструмента EWS 19.4040G400RLWZ0, хвостовик Ø40, отверстие Ø40 мм
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYW04000115 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | борштанга Ø40 |
| Функциональная длина | 110 мм |
| Вылет LPR | 140 мм |
| Масса | 7,327 кг |
| Высота | 80 мм |
| Общая длина | 203 мм |
| Ширина | 127,5 мм |
| Заказной номер EWS | 212615 |
| Радиальная ширина | 70 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.4040G400RLWZ0 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.4020 | VDI40 | борштанга Ø20 | 14 | 75 | 138 | 40 | |
| 19.4025 | VDI40 | борштанга Ø25 | 14 | 75 | 138 | 40 | |
| 19.4031.75 | VDI40 | борштанга Ø1 1/4" | 14 | 75 | 138 | 40 | |
| 19.4032 | VDI40 | борштанга Ø32 | 14 | 75 | 138 | 40 | |
| 19.4032LT15RL | VDI40 | борштанга Ø32 | 105 | 135 | 198 | 40 | |
| 19.4040 | VDI40 | борштанга Ø40 | 14 | 90 | 153 | 40 | |
| 19.4040G400RLWZ0 | VDI40 | борштанга Ø40 | 110 | 140 | 203 | 40 | Текущая |
| 19.5012 | VDI50 | борштанга Ø12 | 48 | 90 | 168 | 50 | |
| 19.5016 | VDI50 | борштанга Ø16 | 14 | 90 | 168 | 50 | |
| 19.5020 | VDI50 | борштанга Ø20 | 14 | 90 | 168 | 50 | |
| 19.5025 | VDI50 | борштанга Ø25 | 14 | 90 | 168 | 50 | |
| 19.5032 | VDI50 | борштанга Ø32 | 14 | 90 | 168 | 50 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
