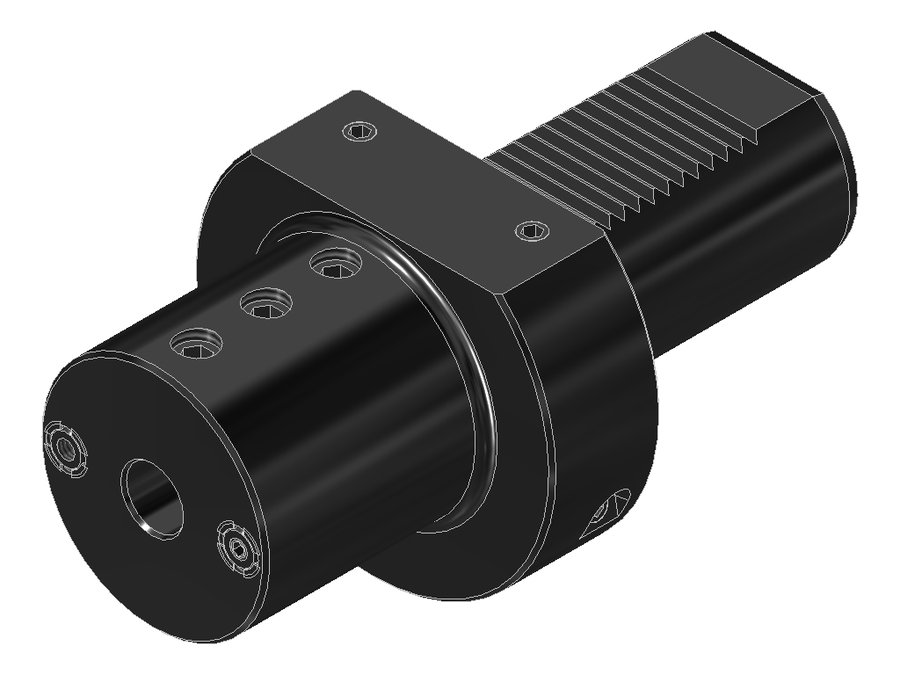

Адаптер для инструмента EWS 19.5016, хвостовик Ø50, отверстие Ø16 мм
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.5016

Адаптер для инструмента EWS 19.5016, хвостовик Ø50, отверстие Ø16 мм

Угол выхода0°
Диаметр корпуса62 мм
Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL01602215
Диаметр буртика98 мм
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаØ 16.0 (boring bar)
Функциональная длина14 мм
Вылет LPR90 мм
Масса3,671 кг
Общая длина168 мм
Заказной номер EWS135671

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.4031.75VDI40Boring bar Ø 1 1/4"147513840
19.4032VDI40Ø 32.0 (boring bar)147513840
19.4032LT15RLVDI40Ø 32.0 (boring bar)10513519840
19.4040VDI40Ø 40.0 (boring bar)149015340
19.4040G400RLWZ0VDI40Ø 40.0 (boring bar)11014020340
19.5012VDI50Ø 12.0 (boring bar)489016850
19.5016VDI50Ø 16.0 (boring bar)149016850Текущая
19.5020VDI50Ø 20.0 (boring bar)149016850
19.5025VDI50Ø 25.0 (boring bar)149016850
19.5032VDI50Ø 32.0 (boring bar)149016850
19.5038.1VDI50Boring bar Ø 1 1/2"149016850
19.5040VDI50Ø 40.0 (boring bar)149016850
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.5016.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
