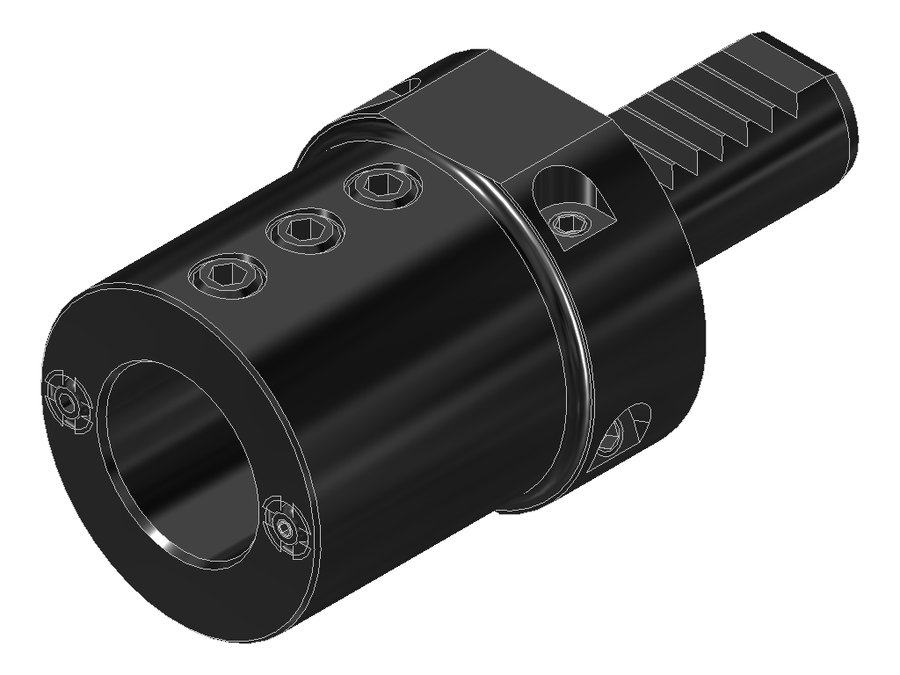

Адаптер для инструмента EWS 19.2025, хвостовик Ø20, отверстие Ø25 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.2025

Адаптер для инструмента EWS 19.2025, хвостовик Ø20, отверстие Ø25 мм

Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаZYV02000115
Код интерфейса инструментаZYL02502215
Диаметр буртика50 мм
Диаметр хвостовика20 мм
Исполнениенейтральное
Присоединение к станкуVDI20
Присоединение инструментаборштанга Ø25
Функциональная длина9 мм
Вылет LPR60 мм
Масса0,642 кг
Общая длина100 мм
Заказной номер EWS135643

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.2025 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.60C6L95RVDI60PSC 63959518960
19.60C8L112LVDI60PSC 8011211220660
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616
19.2020VDI20борштанга Ø209509020
19.2025VDI20борштанга Ø2596010020Текущая
19.2516VDI25борштанга Ø164509825
19.2525VDI25борштанга Ø2596010825
19.2525E332RLVDI25борштанга Ø257599,5147,525
19.2525E332RLZ0VDI25борштанга Ø257599,5147,525
19.3006VDI30борштанга Ø6326011530
