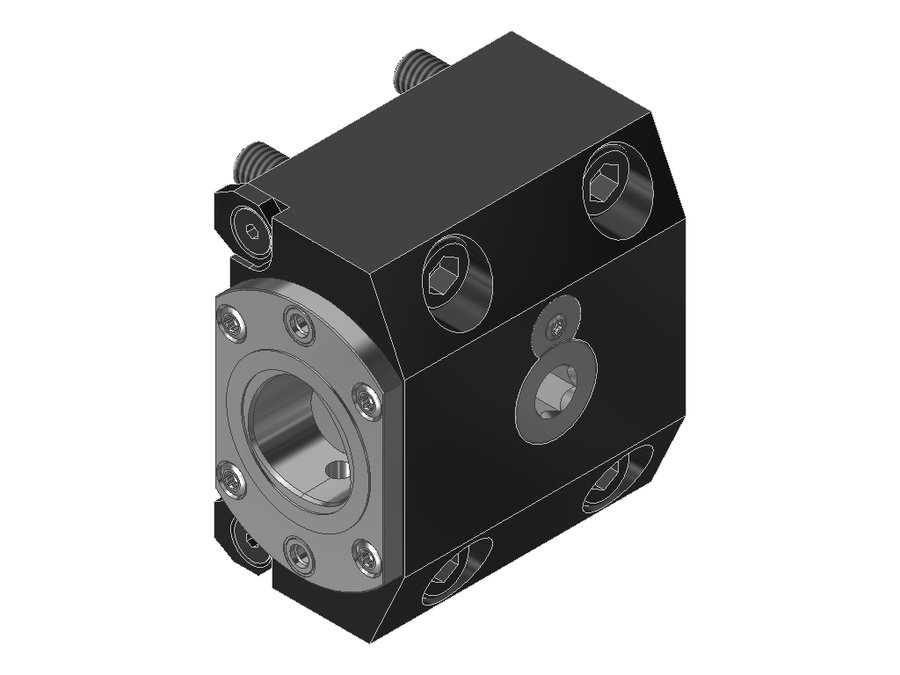

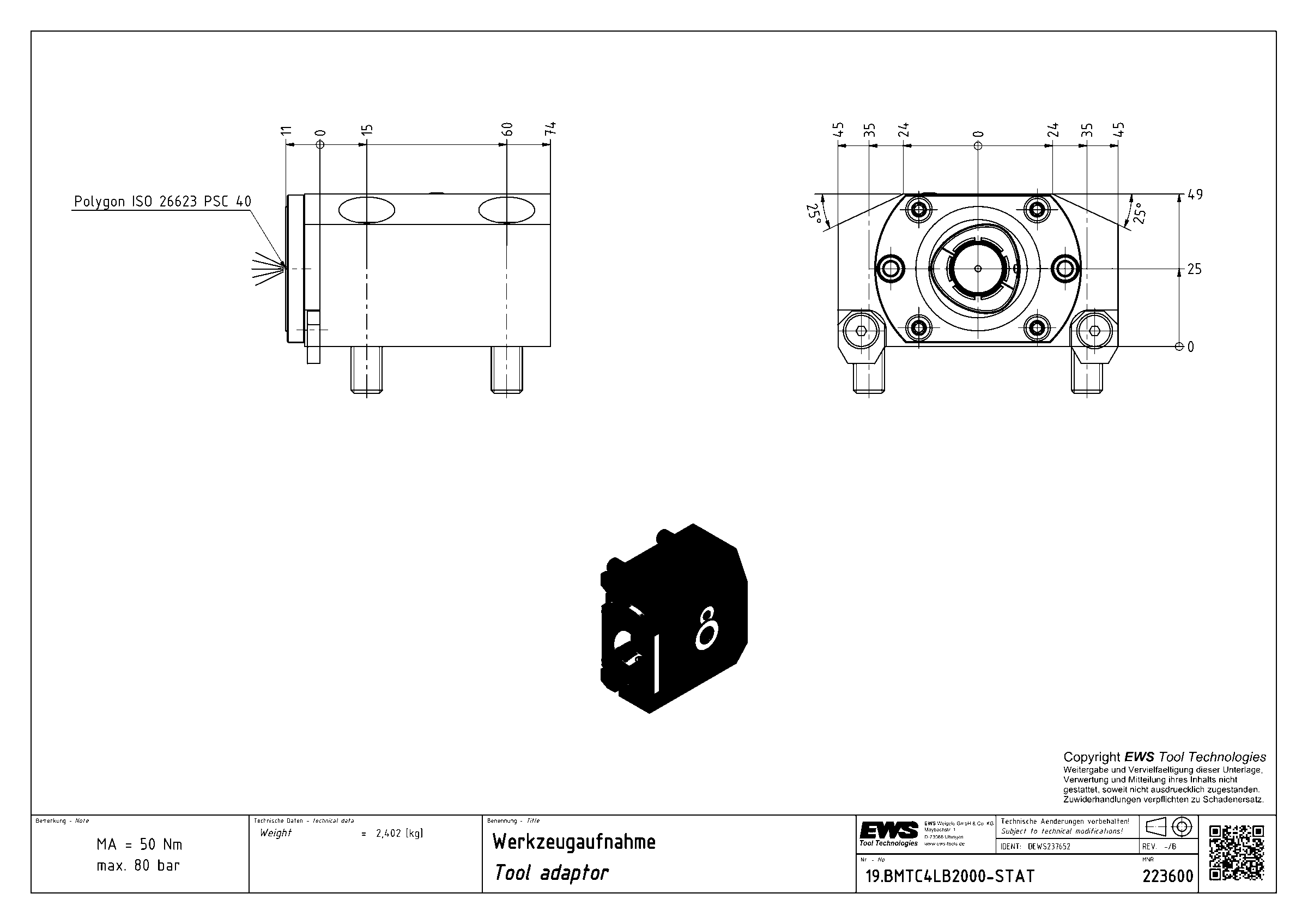

Адаптер для инструмента EWS 19.BMTC4LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC4LB2000-STAT

Адаптер для инструмента EWS 19.BMTC4LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB070A0015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT45x70
Присоединение инструментаPSC 40
Функциональная длина25 мм
Вылет LPR49 мм
Масса2,402 кг
Высота90 мм
Общая длина54,5 мм
Ширина85 мм
Заказной номер EWS223600
Функциональная ширина11 мм
