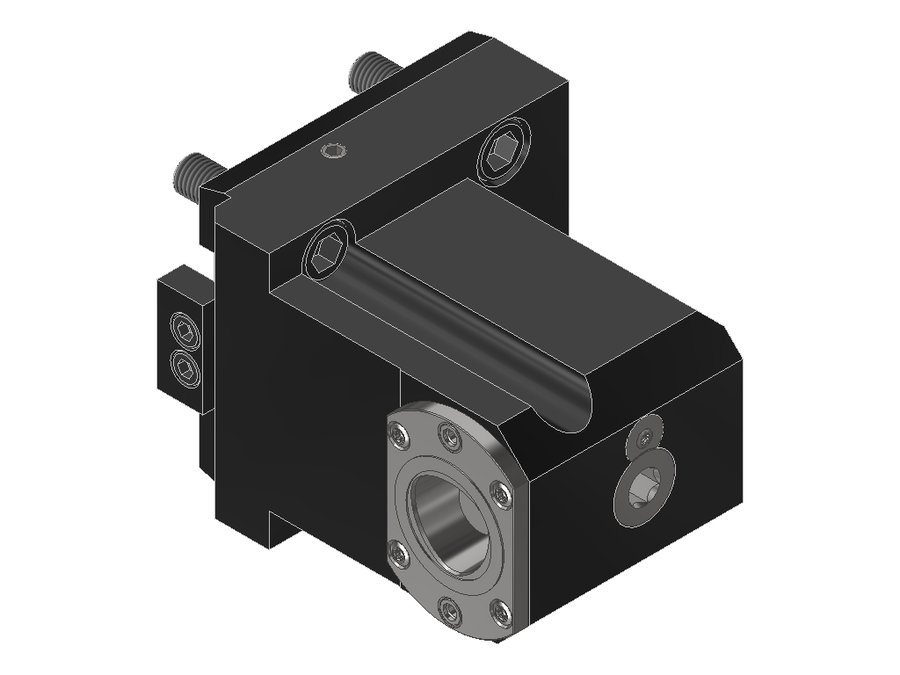

Адаптер для инструмента EWS 19.BMTC4LT3000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4LT3000V16

Адаптер для инструмента EWS 19.BMTC4LT3000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT60B Okuma
Присоединение инструментаPSC 40
Функциональная длина110 мм
Вылет LPR134 мм
Масса6,894 кг
Высота95 мм
Общая длина149 мм
Ширина85 мм
Заказной номер EWS173375
Радиальная ширина17,5 мм
Функциональная ширина67,5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4BMT65Z20X100PSC 40BMT6510012495128,9
19.BMTC4BMT65Z70X100PSC 40BMT6510012495128,9
19.BMTC4LB2000PSC 40BMT60B Okuma9011495129
19.BMTC4LB2000-STATPSC 40BMT45x7025499054,5
19.BMTC4LB2000ÜK-STATPSC 40BMT45x7025499054,5
19.BMTC4LT2000V16PSC 40BMT55 Okuma8510986142,5
19.BMTC4LT3000V16PSC 40BMT60B Okuma11013495149Текущая
19.BMTC4LYNX220Z-11.5PSC 40BMT458510975113,6
19.BMTC4NLÜKX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NLX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NZÜKZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZÜKZ32PSC 40BMT40 DMG Mori10012478136,1
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4LT3000V16.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40

Документы по позиции

Для этой позиции документы пока не привязаны.
