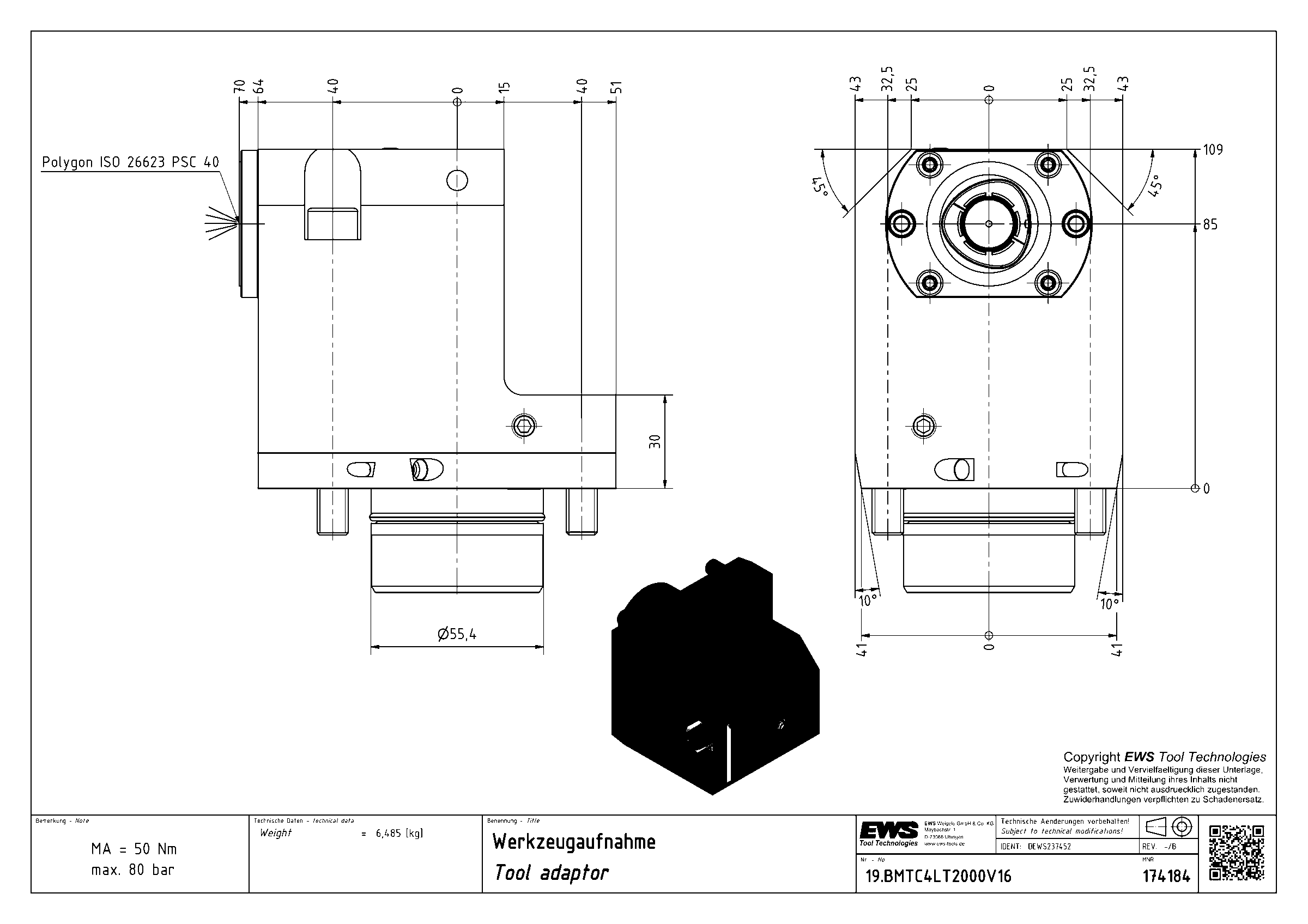

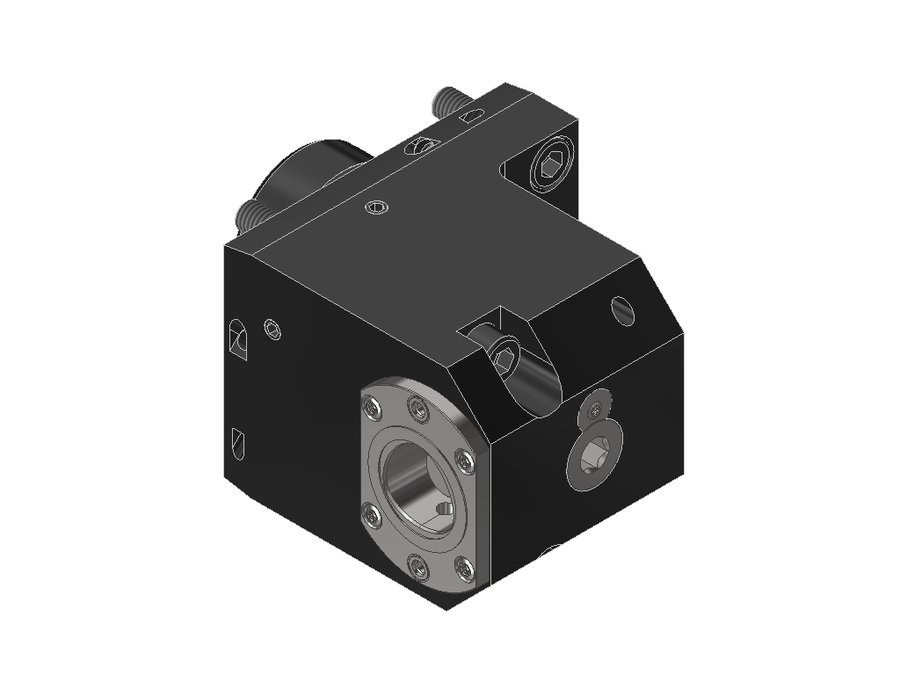

Адаптер для инструмента EWS 19.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB065A5515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT55 Okuma |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 85 мм |
| Вылет LPR | 109 мм |
| Масса | 6,485 кг |
| Высота | 86 мм |
| Общая длина | 142,5 мм |
| Ширина | 121 мм |
| Заказной номер EWS | 174184 |
| Радиальная ширина | 51 мм |
| Функциональная ширина | 70 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.BMTC4LT2000V16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка для борштанг
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC4BMT65ÜKZ70X100 | PSC 40 | BMT65 | 100 | 124 | 95 | 128,9 | |
| 19.BMTC4BMT65Z20X100 | PSC 40 | BMT65 | 100 | 124 | 95 | 128,9 | |
| 19.BMTC4BMT65Z70X100 | PSC 40 | BMT65 | 100 | 124 | 95 | 128,9 | |
| 19.BMTC4LB2000 | PSC 40 | BMT60B Okuma | 90 | 114 | 95 | 129 | |
| 19.BMTC4LB2000-STAT | PSC 40 | BMT45x70 | 25 | 49 | 90 | 54,5 | |
| 19.BMTC4LB2000ÜK-STAT | PSC 40 | BMT45x70 | 25 | 49 | 90 | 54,5 | |
| 19.BMTC4LT2000V16 | PSC 40 | BMT55 Okuma | 85 | 109 | 86 | 142,5 | Текущая |
| 19.BMTC4LT3000V16 | PSC 40 | BMT60B Okuma | 110 | 134 | 95 | 149 | |
| 19.BMTC4LYNX220Z-11.5 | PSC 40 | BMT45 | 85 | 109 | 75 | 113,6 | |
| 19.BMTC4NLÜKX90 | PSC 40 | BMT60 DMG Mori | 90 | 114 | 108 | 129 | |
| 19.BMTC4NLX90 | PSC 40 | BMT60 DMG Mori | 90 | 114 | 108 | 129 | |
| 19.BMTC4NZÜKZ-15#01 | PSC 40 | BMT40 DMG Mori | 100 | 124 | 78 | 136,1 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC4LT2000V16.
Инструмент статический22
- 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
- 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
- 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
- 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
- 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
- 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
- 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
- 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
- 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
- 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
- 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
- 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
- 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
- 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
- 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
- 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм
Принадлежности и оснастка для настройки инструмента1
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
Документы по позиции
Для этой позиции документы пока не привязаны.
