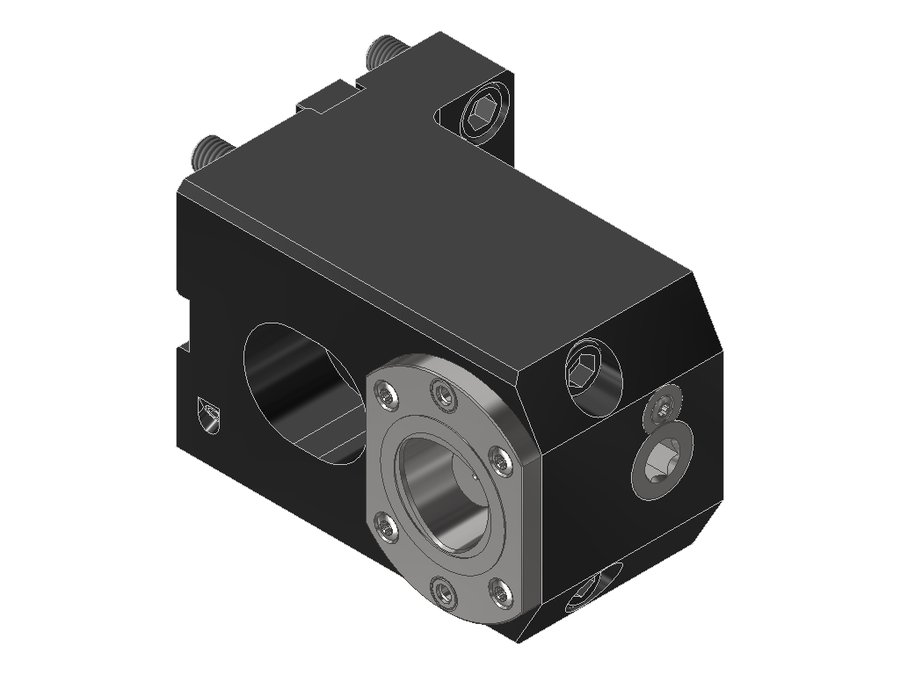

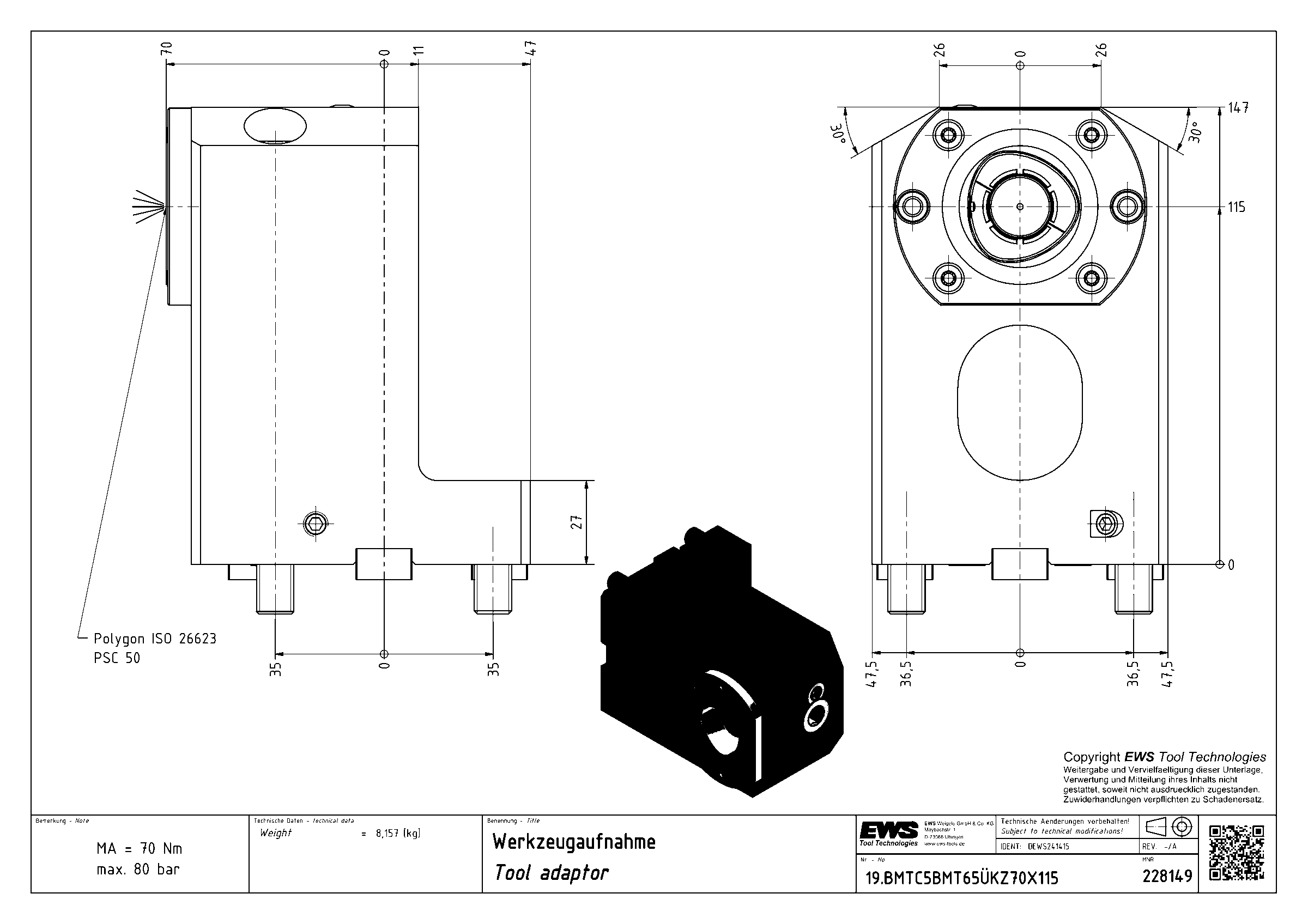

Адаптер для инструмента EWS 19.BMTC5BMT65ÜKZ70X115, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 115 мм |
| Вылет LPR | 147 мм |
| Масса | 8,157 кг |
| Высота | 95 мм |
| Общая длина | 151,9 мм |
| Ширина | 117 мм |
| Заказной номер EWS | 228149 |
| Радиальная ширина | 47 мм |
| Функциональная ширина | 70 мм |
