EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5BMT75Z107.5X90

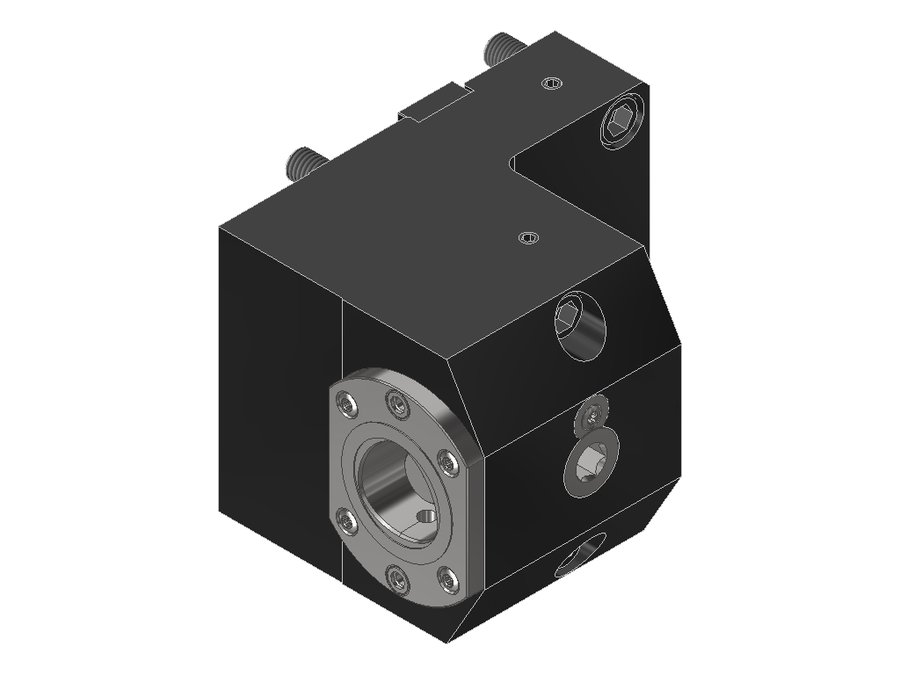

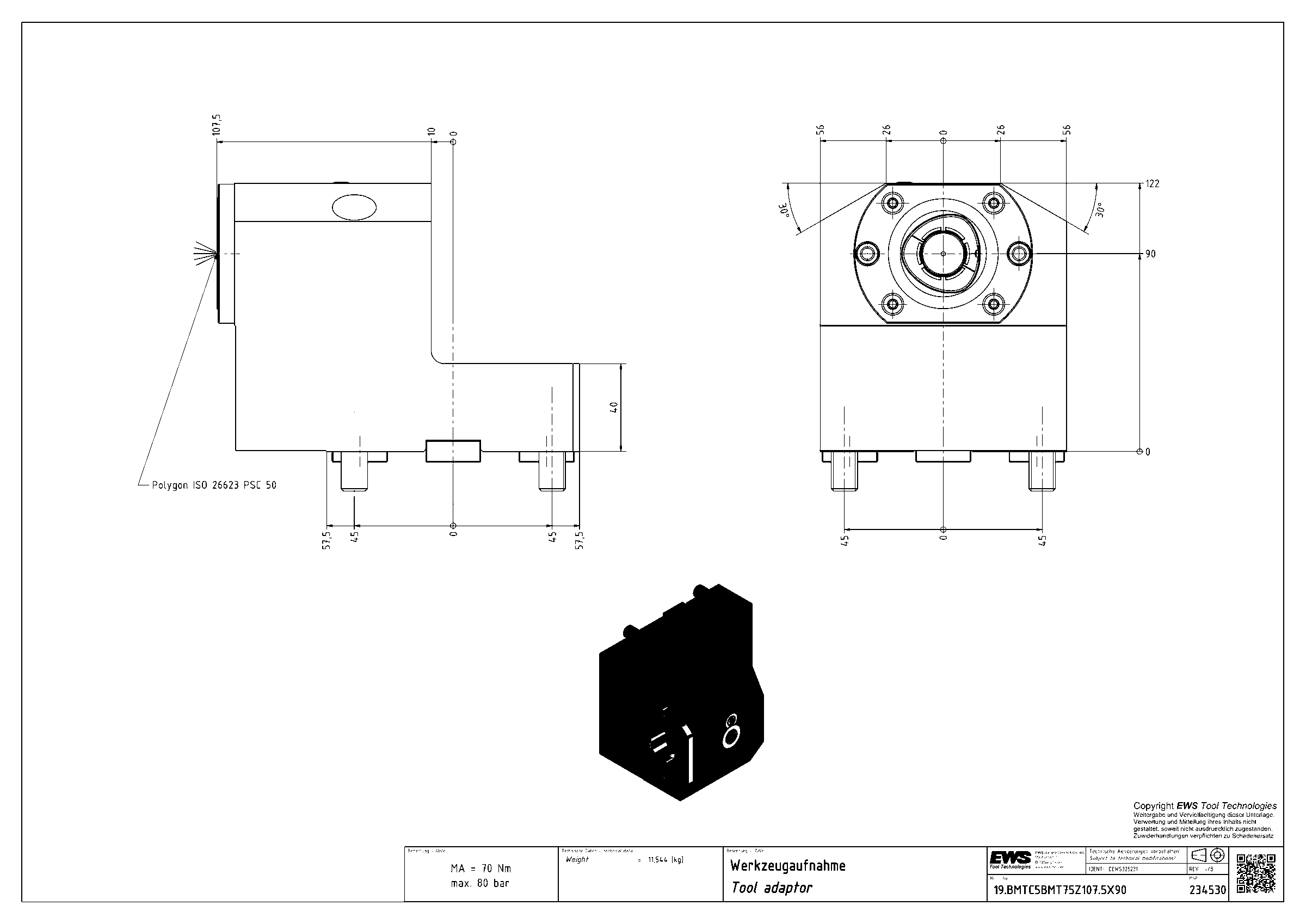

Адаптер для инструмента EWS 19.BMTC5BMT75Z107.5X90, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 90 мм |
| Вылет LPR | 122 мм |
| Масса | 11,544 кг |
| Высота | 112 мм |
| Общая длина | 126,9 мм |
| Ширина | 165 мм |
| Заказной номер EWS | 234530 |
| Радиальная ширина | 57,5 мм |
| Функциональная ширина | 107,5 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC5BMT55Z68X70 | PSC 50 | BMT55 | 70 | 102 | 85 | 106,6 | |
| 19.BMTC5BMT65ÜKZ70X72 | PSC 50 | BMT65 | 72 | 104 | 96 | 108,9 | |
| 19.BMTC5BMT65ÜKZ70X115 | PSC 50 | BMT65 | 115 | 147 | 95 | 151,9 | |
| 19.BMTC5BMT65Z70X72 | PSC 50 | BMT65 | 72 | 104 | 96 | 108,9 | |
| 19.BMTC5BMT65Z70X115 | PSC 50 | BMT65 | 115 | 147 | 95 | 151,9 | |
| 19.BMTC5BMT75ÜKZ107.5X90 | PSC 50 | BMT75 | 90 | 122 | 112 | 126,9 | |
| 19.BMTC5BMT75Z107.5X90 | PSC 50 | BMT75 | 90 | 122 | 112 | 126,9 | Текущая |
| 19.BMTC5LB15X40 | PSC 50 | BMT45x80 | — | — | — | — | |
| 19.BMTC5LB2000-STAT | PSC 50 | BMT45x70 | 35 | 67 | 90 | 72,5 | |
| 19.BMTC5LB2000ÜK-STAT | PSC 50 | BMT45x70 | 35 | 67 | 90 | 72,5 | |
| 19.BMTC5LB4000 | PSC 50 | BMT60A Okuma | 90 | 122 | 100 | 137 | |
| 19.BMTC5LB4000ÜK | PSC 50 | BMT60A Okuma | 90 | 122 | 100 | 137 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC5BMT75Z107.5X90.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Документы по позиции
Для этой позиции документы пока не привязаны.
