EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5BMT55Z68X70

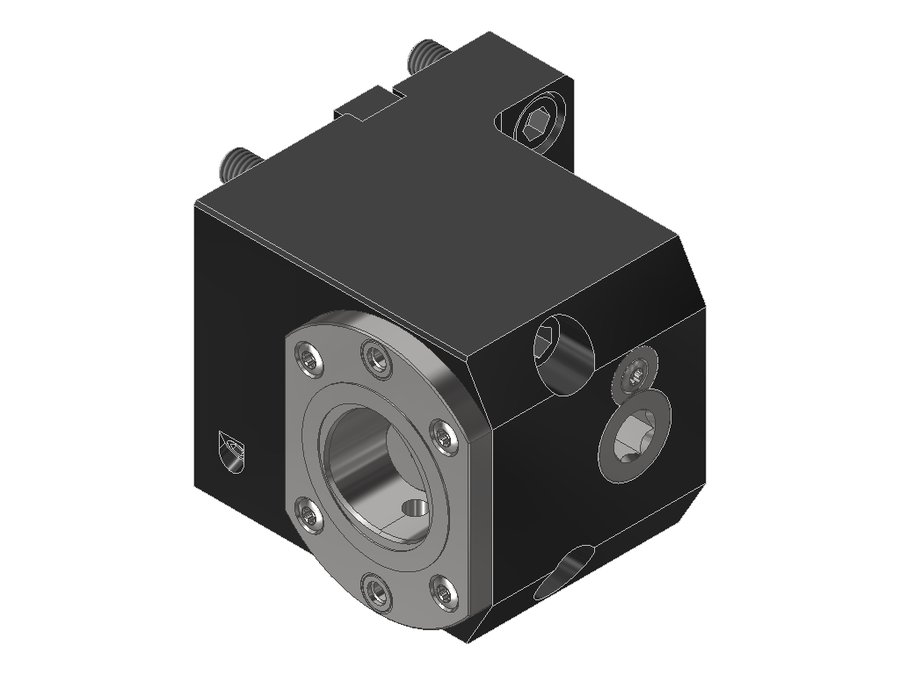

Адаптер для инструмента EWS 19.BMTC5BMT55Z68X70, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 70 мм |
| Вылет LPR | 102 мм |
| Масса | 5,471 кг |
| Высота | 85 мм |
| Общая длина | 106,6 мм |
| Ширина | 112 мм |
| Заказной номер EWS | 227905 |
| Радиальная ширина | 44 мм |
| Функциональная ширина | 68 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC4TW10ÜK | PSC 40 | BMT55C | 75 | 99 | 80 | 104,4 | |
| 19.BMTC4TW20Z5 | PSC 40 | BMT65B | 90 | 114 | 96 | 119,4 | |
| 19.BMTC4VL2L70 | PSC 40 | BMT55 | 70 | 70 | 85 | 75 | |
| 19.BMTC4VL2ÜKL70 | PSC 40 | BMT55 | 70 | 70 | 85 | 75 | |
| 19.BMTC4VL2X45 | PSC 40 | BMT55 | 45 | 69 | 85 | 73,6 | |
| 19.BMTC5BMT55ÜKZ68X70 | PSC 50 | BMT55 | 70 | 102 | 85 | 106,6 | |
| 19.BMTC5BMT55Z68X70 | PSC 50 | BMT55 | 70 | 102 | 85 | 106,6 | Текущая |
| 19.BMTC5BMT65ÜKZ70X72 | PSC 50 | BMT65 | 72 | 104 | 96 | 108,9 | |
| 19.BMTC5BMT65ÜKZ70X115 | PSC 50 | BMT65 | 115 | 147 | 95 | 151,9 | |
| 19.BMTC5BMT65Z70X72 | PSC 50 | BMT65 | 72 | 104 | 96 | 108,9 | |
| 19.BMTC5BMT65Z70X115 | PSC 50 | BMT65 | 115 | 147 | 95 | 151,9 | |
| 19.BMTC5BMT75ÜKZ107.5X90 | PSC 50 | BMT75 | 90 | 122 | 112 | 126,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC5BMT55Z68X70.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
