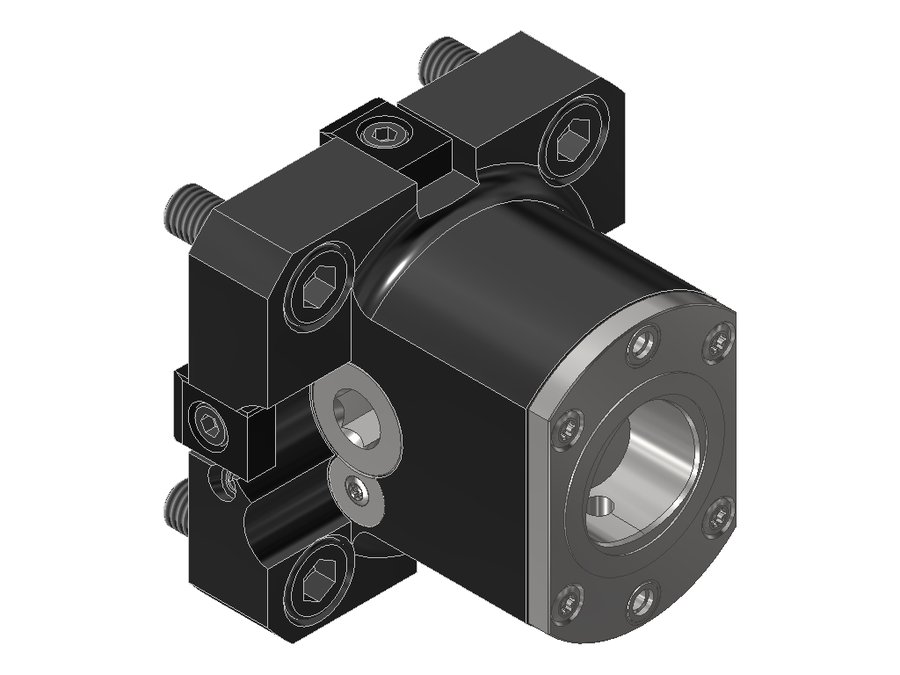

Адаптер для инструмента EWS 19.BMTC4VL2ÜKL70, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4VL2ÜKL70

Адаптер для инструмента EWS 19.BMTC4VL2ÜKL70, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина70 мм
Вылет LPR70 мм
Масса2,006 кг
Высота85 мм
Общая длина75 мм
Заказной номер EWS229418
Радиальная высота42,5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4SL200PSC 40BMT32E40649969,5
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4
19.BMTC4TW20Z5PSC 40BMT65B9011496119,4
19.BMTC4VL2L70PSC 40BMT5570708575
19.BMTC4VL2ÜKL70PSC 40BMT5570708575Текущая
19.BMTC4VL2X45PSC 40BMT5545698573,6
19.BMTC5BMT55ÜKZ68X70PSC 50BMT557010285106,6
19.BMTC5BMT55Z68X70PSC 50BMT557010285106,6
19.BMTC5BMT65ÜKZ70X72PSC 50BMT657210496108,9
19.BMTC5BMT65ÜKZ70X115PSC 50BMT6511514795151,9
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4VL2ÜKL70.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100, UMB100
