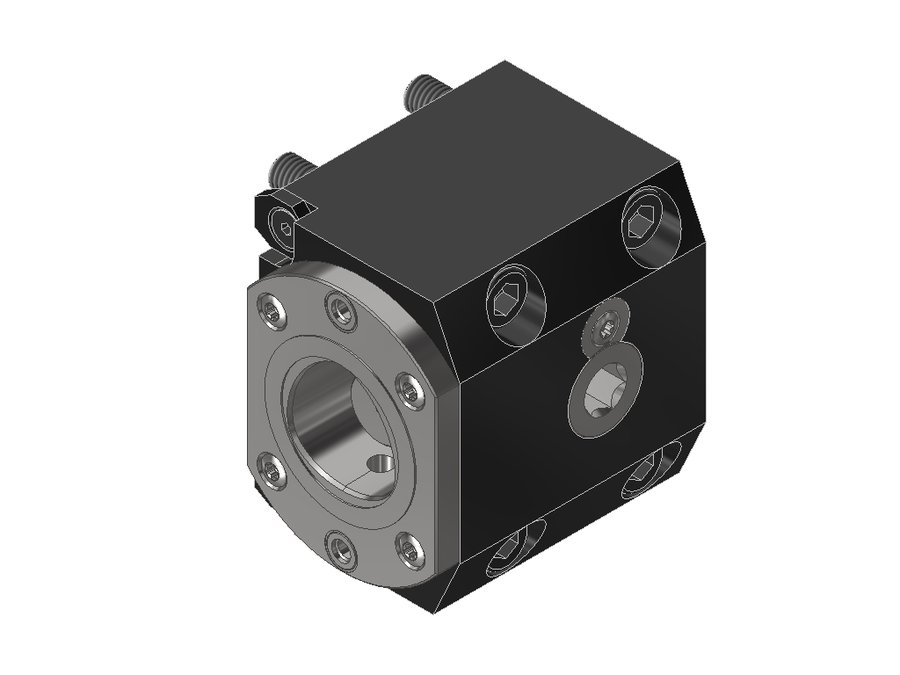

Адаптер для инструмента EWS 19.BMTC5LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5LB2000-STAT

Адаптер для инструмента EWS 19.BMTC5LB2000-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB070A0015
Код интерфейса инструментаCCS05000195
Исполнениелевое
Присоединение к станкуBMT45x70
Присоединение инструментаPSC 50
Функциональная длина35 мм
Вылет LPR67 мм
Масса3,8 кг
Высота90 мм
Общая длина72,5 мм
Ширина90 мм
Заказной номер EWS223613
Функциональная ширина16 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC5BMT65ÜKZ70X115PSC 50BMT6511514795151,9
19.BMTC5BMT65Z70X72PSC 50BMT657210496108,9
19.BMTC5BMT65Z70X115PSC 50BMT6511514795151,9
19.BMTC5BMT75ÜKZ107.5X90PSC 50BMT7590122112126,9
19.BMTC5BMT75Z107.5X90PSC 50BMT7590122112126,9
19.BMTC5LB15X40PSC 50BMT45x80————
19.BMTC5LB2000-STATPSC 50BMT45x7035679072,5Текущая
19.BMTC5LB2000ÜK-STATPSC 50BMT45x7035679072,5
19.BMTC5LB4000PSC 50BMT60A Okuma90122100137
19.BMTC5LB4000ÜKPSC 50BMT60A Okuma90122100137
19.BMTC5NLÜKZ65X90PSC 50BMT60 DMG Mori90122108137
19.BMTC5NLZ65X90PSC 50BMT60 DMG Mori90122108137
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC5LB2000-STAT.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
