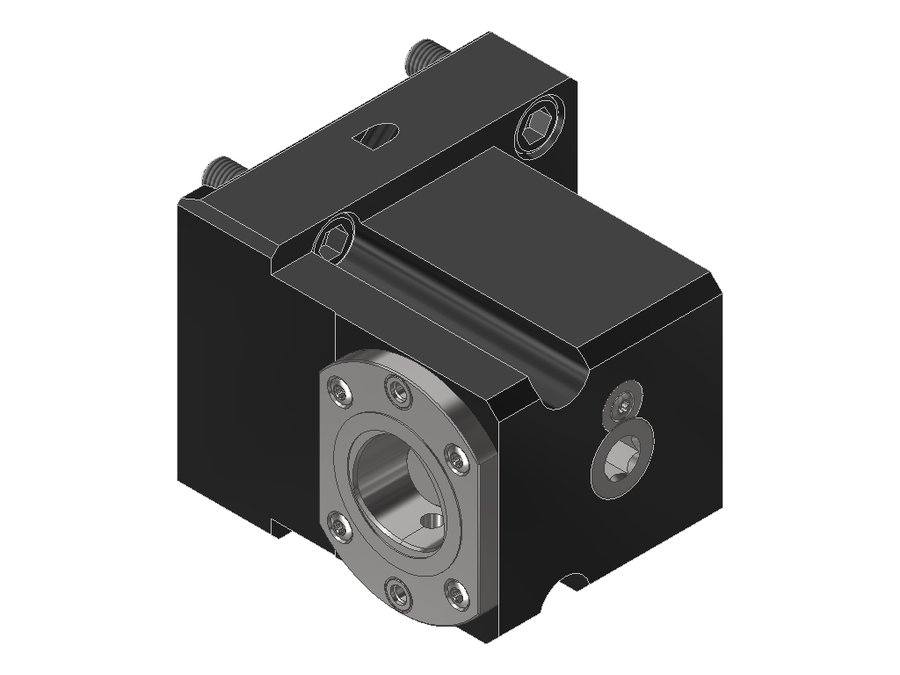

Адаптер для инструмента EWS 19.BMTC5LB4000, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5LB4000

Адаптер для инструмента EWS 19.BMTC5LB4000, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB078A6015
Код интерфейса инструментаCCS05000195
Исполнениелевое
Присоединение к станкуBMT60A Okuma
Присоединение инструментаPSC 50
Функциональная длина90 мм
Вылет LPR122 мм
Масса8,218 кг
Высота100 мм
Общая длина137 мм
Ширина129 мм
Заказной номер EWS177010
Радиальная ширина55 мм
Функциональная ширина74 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC5BMT65Z70X115PSC 50BMT6511514795151,9
19.BMTC5BMT75ÜKZ107.5X90PSC 50BMT7590122112126,9
19.BMTC5BMT75Z107.5X90PSC 50BMT7590122112126,9
19.BMTC5LB15X40PSC 50BMT45x80————
19.BMTC5LB2000-STATPSC 50BMT45x7035679072,5
19.BMTC5LB2000ÜK-STATPSC 50BMT45x7035679072,5
19.BMTC5LB4000PSC 50BMT60A Okuma90122100137Текущая
19.BMTC5LB4000ÜKPSC 50BMT60A Okuma90122100137
19.BMTC5NLÜKZ65X90PSC 50BMT60 DMG Mori90122108137
19.BMTC5NLZ65X90PSC 50BMT60 DMG Mori90122108137
19.BMTC5NT42Z41X120PSC 50BMT60 DMG Mori120152108167
19.BMTC5SKT250ÜKX100PSC 50BMT6510013294137
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC5LB4000.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50

Документы по позиции

Для этой позиции документы пока не привязаны.
