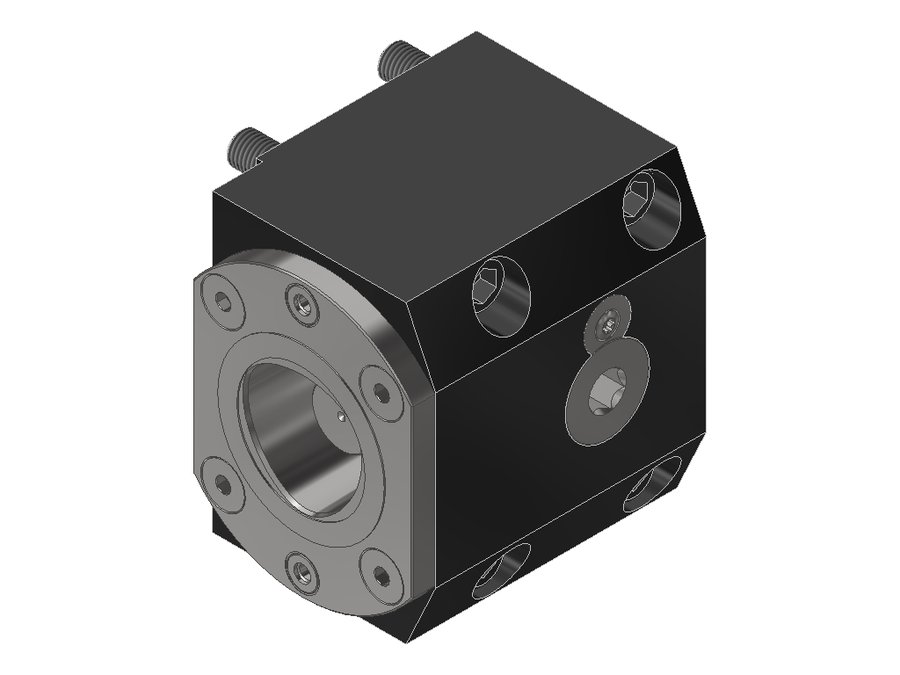

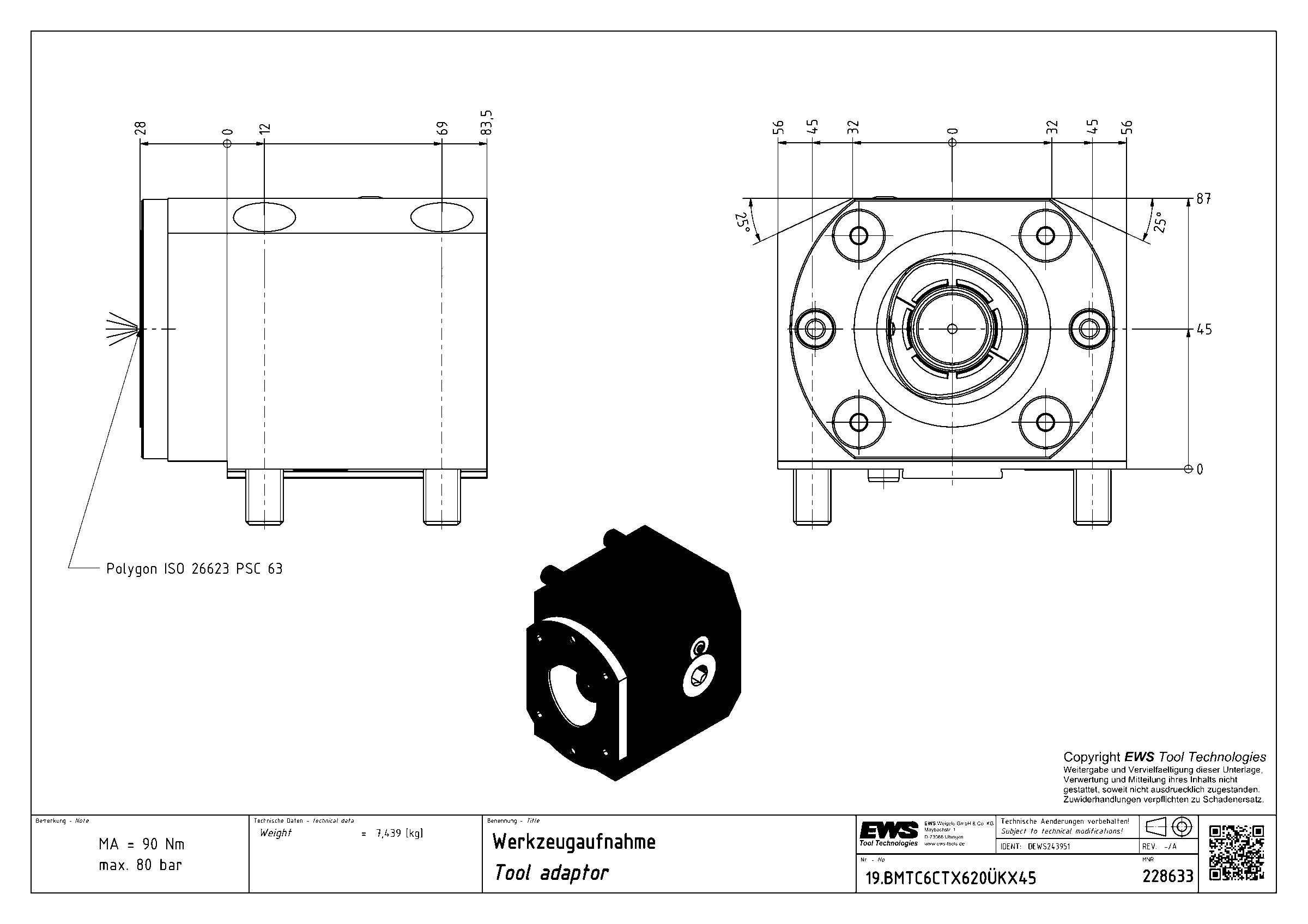

Адаптер для инструмента EWS 19.BMTC6CTX620ÜKX45, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.BMTC6CTX620ÜKX45

Адаптер для инструмента EWS 19.BMTC6CTX620ÜKX45, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB090B0015
Код интерфейса инструментаCCS06300195
Исполнениелевое
Присоединение к станкуBMT/VDI50 гибридный
Присоединение инструментаPSC 63
Функциональная длина45 мм
Вылет LPR87 мм
Масса7,439 кг
Высота112 мм
Общая длина90 мм
Ширина111,5 мм
Заказной номер EWS228633
Функциональная ширина28 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC6CTX620ÜKX45 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.5050VDI50борштанга Ø501410017850
19.5050.8VDI50борштанга Ø2"1410017850
19.6050VDI60борштанга Ø501410019460
19.6060VDI60борштанга Ø601410019460
19.BMT32CTX510BMT/VDI40 гибридныйборштанга Ø32305558—
19.BMT40CTX510BMT/VDI40 гибридныйборштанга Ø40305558—
19.BMT40CTX620BMT/VDI50 гибридныйборштанга Ø403570,573,5—
19.BMT50CTX510BMT/VDI40 гибридныйборштанга Ø50387376—
19.BMT50CTX620BMT/VDI50 гибридныйборштанга Ø503570,573,5—
19.BMTC4CTX510BMT/VDI40 гибридныйPSC 40355456,9—
19.BMTC6CTX620ÜKX45BMT/VDI50 гибридныйPSC 63458790—Текущая
19.BMTC6CTX620X45BMT/VDI50 гибридныйPSC 63458790—

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC6CTX620ÜKX45.
