EWS · Адаптеры для инструмента EWS для VDI · арт. 19.BMTC6CTX620X45

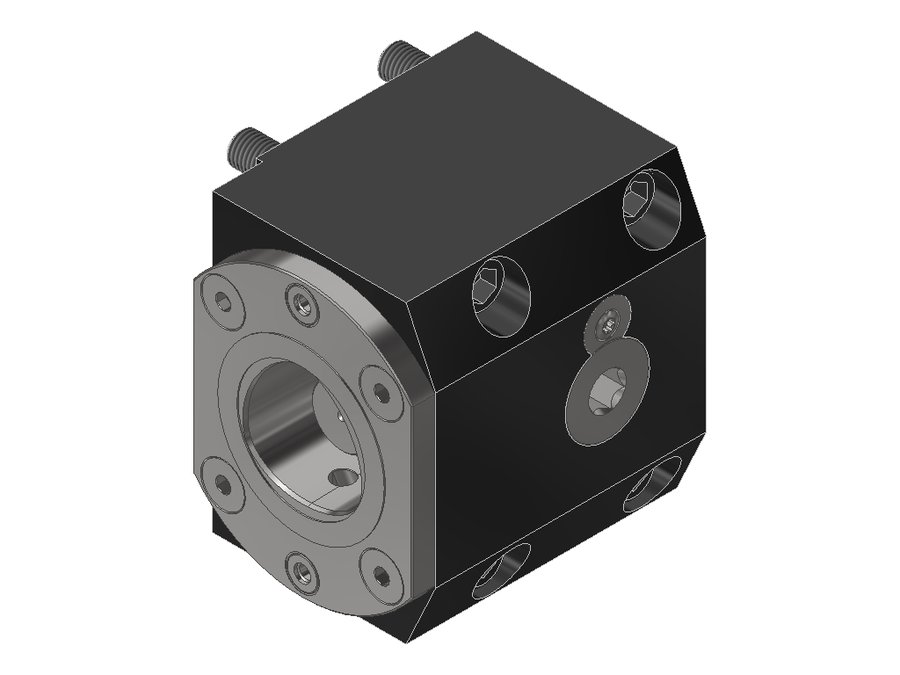

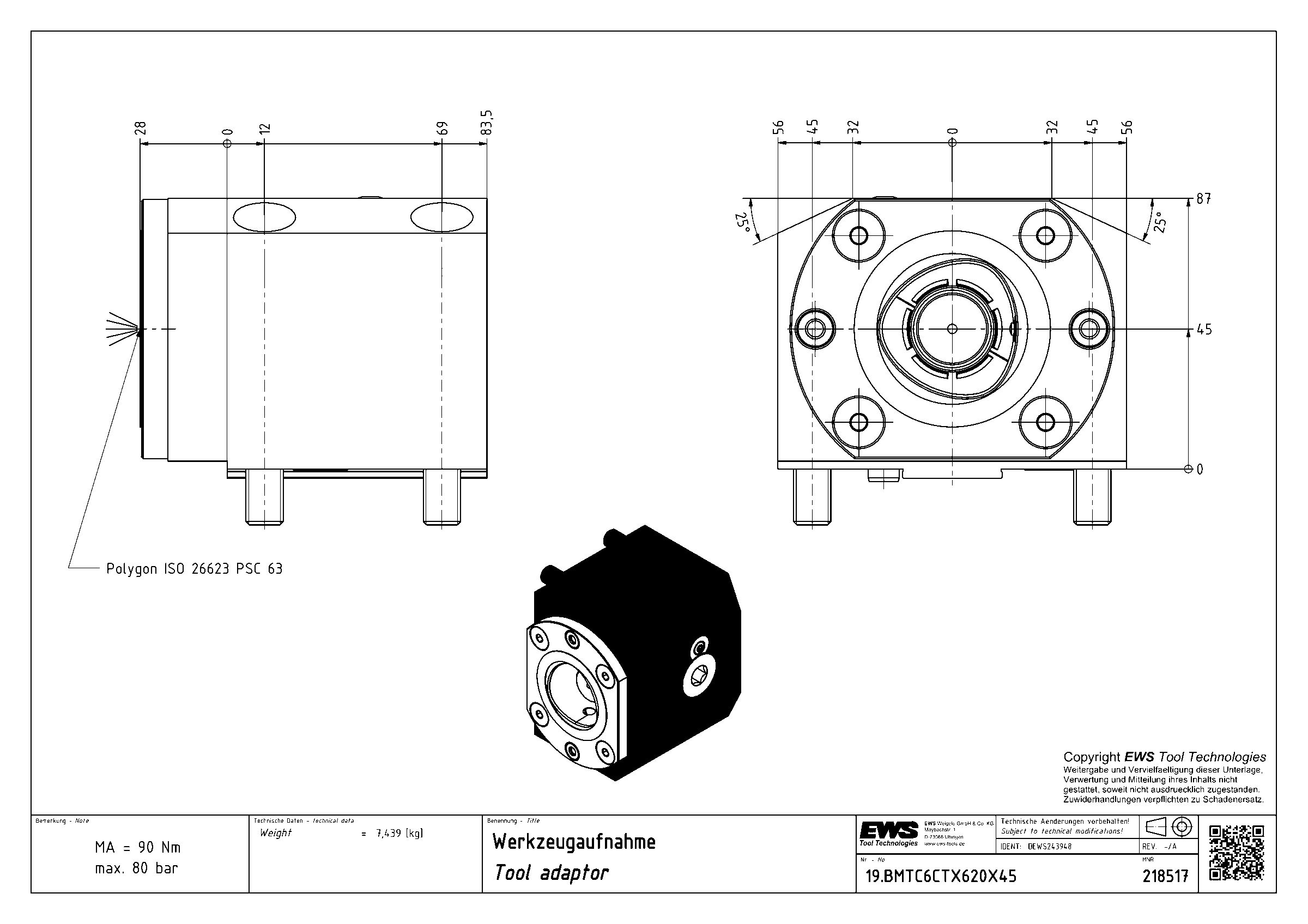

Адаптер для инструмента EWS 19.BMTC6CTX620X45, BMT, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090B0015 |
| Код интерфейса инструмента | CCS06300195 |
| Исполнение | левое |
| Присоединение к станку | BMT/VDI50 Hybrid |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 45 мм |
| Вылет LPR | 87 мм |
| Масса | 7,439 кг |
| Высота | 112 мм |
| Общая длина | 90 мм |
| Ширина | 111,5 мм |
| Заказной номер EWS | 218517 |
| Функциональная ширина | 28 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.5050 | VDI50 | Ø 50.0 (boring bar) | 14 | 100 | 178 | 50 | |
| 19.5050.8 | VDI50 | Boring bar Ø 2" | 14 | 100 | 178 | 50 | |
| 19.6050 | VDI60 | Ø 50.0 (boring bar) | 14 | 100 | 194 | 60 | |
| 19.6060 | VDI60 | Ø 60.0 (boring bar) | 14 | 100 | 194 | 60 | |
| 19.BMT32CTX510 | BMT/VDI40 Hybrid | Ø 32.0 (boring bar) | 30 | 55 | 58 | — | |
| 19.BMT40CTX510 | BMT/VDI40 Hybrid | Ø 40.0 (boring bar) | 30 | 55 | 58 | — | |
| 19.BMT40CTX620 | BMT/VDI50 Hybrid | Ø 40.0 (boring bar) | 35 | 70,5 | 73,5 | — | |
| 19.BMT50CTX510 | BMT/VDI40 Hybrid | Ø 50.0 (boring bar) | 38 | 73 | 76 | — | |
| 19.BMT50CTX620 | BMT/VDI50 Hybrid | Ø 50.0 (boring bar) | 35 | 70,5 | 73,5 | — | |
| 19.BMTC4CTX510 | BMT/VDI40 Hybrid | PSC 40 | 35 | 54 | 56,9 | — | |
| 19.BMTC6CTX620ÜKX45 | BMT/VDI50 Hybrid | PSC 63 | 45 | 87 | 90 | — | |
| 19.BMTC6CTX620X45 | BMT/VDI50 Hybrid | PSC 63 | 45 | 87 | 90 | — | Текущая |
