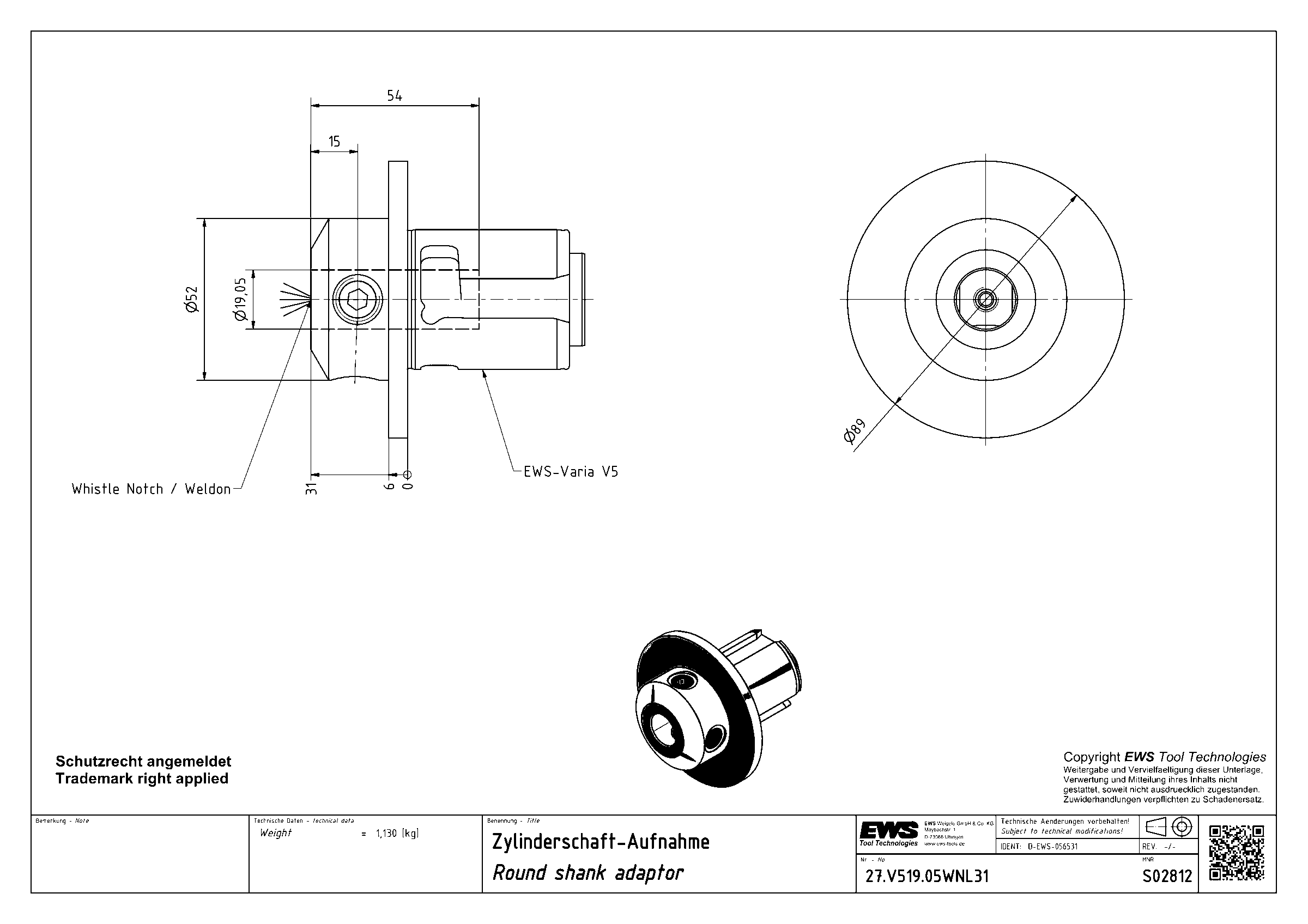

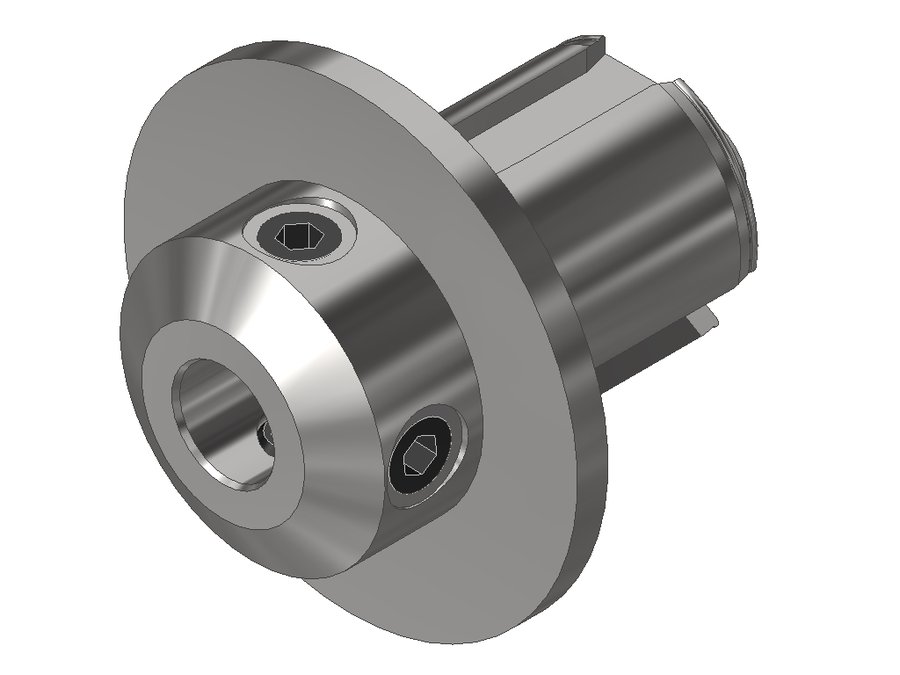

Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.V519.05WNL31

Адаптер под цилиндрический хвостовик инструмента EWS 27.V519.05WNL31, система EWS Varia V5, Whistle Notch/Weldon Ø 19,05

Угол выхода0°
Диаметр корпуса52 мм
Код интерфейса станкаEWC00500195
Код интерфейса инструментаZYL07501035
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø3/4"
Функциональная длина23 мм
Вылет LPR31 мм
Масса1,13 кг
Общая длина88 мм
Заказной номер EWSS02812
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.V519.05WNL31 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V512L54SHR45термопатрон Ø12754111
27.V512WNL0645Weldon Ø1239663
27.V512WNL3145Weldon Ø12183188
27.V516L54SHR45термопатрон Ø16554111
27.V516WNL0645Weldon Ø1648663
27.V516WNL3145Weldon Ø16213188
27.V519.05WNL3145Weldon Ø3/4"233188Текущая
27.V520HYDL2645гидропатрон Ø20-272683
27.V520L61.5SHR45Ø 20.010,561,5118,5
27.V520WNL0645Weldon Ø2048663
27.V520WNL3145Weldon Ø20233188
27.V525HYDL3045гидропатрон Ø25-273087
