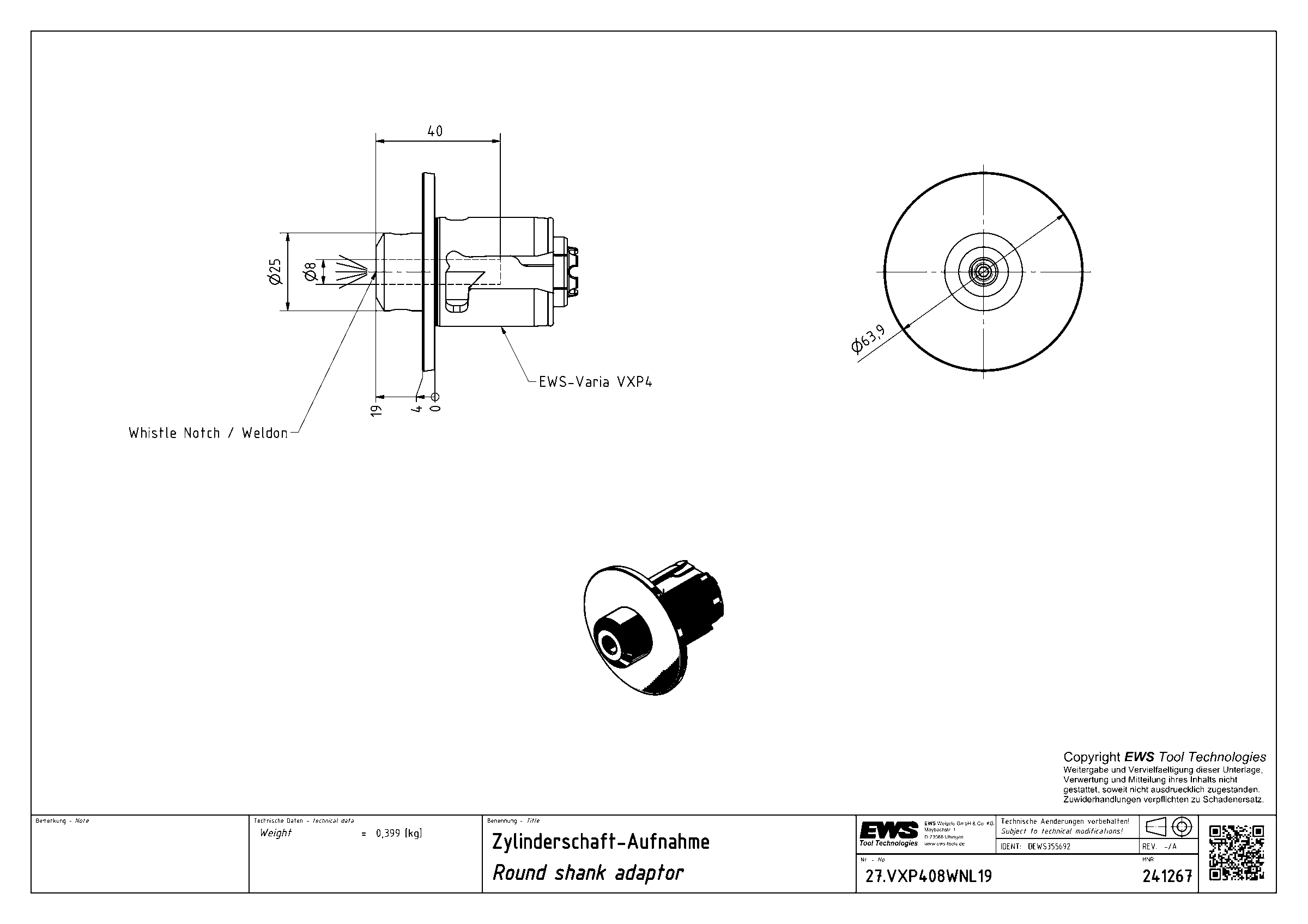

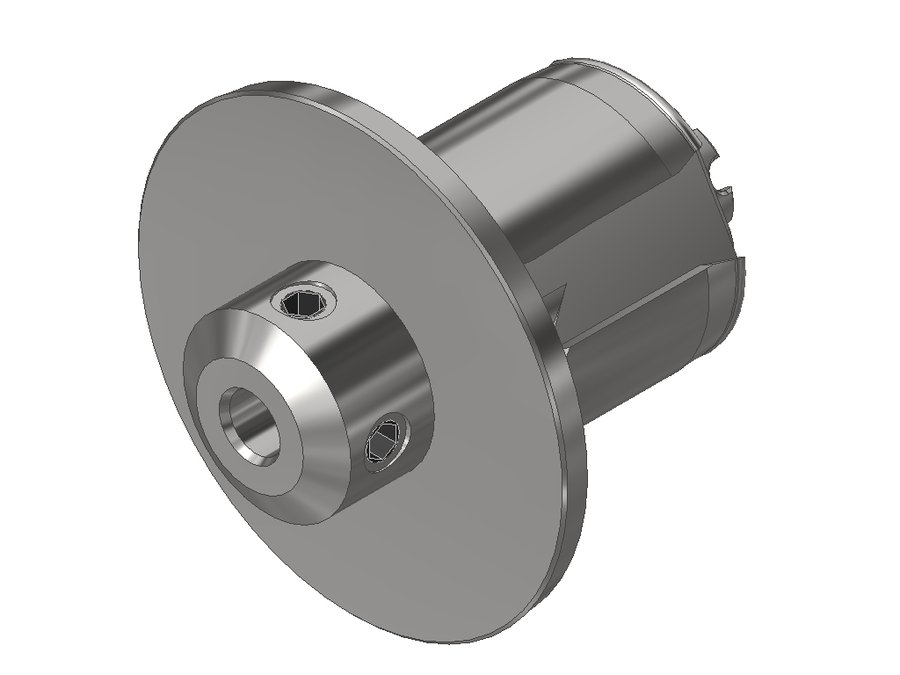

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP408WNL19, система EWS Varia VXP4, Whistle Notch/Weldon Ø 8
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VXP408WNL19

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP408WNL19, система EWS Varia VXP4, Whistle Notch/Weldon Ø 8

Угол выхода0°
Диаметр корпуса25 мм
Код интерфейса станкаEWC00400495
Код интерфейса инструментаZYL00801015
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø8
Функциональная длина21 мм
Вылет LPR19 мм
Масса0,399 кг
Общая длина64,85 мм
Заказной номер EWS241267
Система EWS VariaEWS Varia VXP4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VXP408WNL19 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VXP316WNL2828Weldon Ø16242867,85
27.VXP320WNL5828Weldon Ø20-45897,85
27.VXP406L54SHR35термопатрон Ø6245499,85
27.VXP406WNL0635Weldon Ø627651,85
27.VXP406WNL1635Weldon Ø6141661,85
27.VXP408L54SHR35термопатрон Ø8185499,85
27.VXP408WNL1935Weldon Ø8211964,85Текущая
27.VXP410L54SHR35термопатрон Ø10125499,85
27.VXP410WNL0635Weldon Ø1032,5651,85
27.VXP410WNL2635Weldon Ø10142671,85
27.VXP412HYDL2635гидропатрон Ø12-152671,85
27.VXP412L54SHR35термопатрон Ø1275499,85

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP408WNL19.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4

Подходит к позициям

У этих позиций 27.VXP408WNL19 указан производителем как подходящий.

Инструмент приводной12

  • 40.60VXP4KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLP, хвостовик Ø60, VXP4
  • 40.60VXP4KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
  • 40.60VXP4NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLP, хвостовик Ø60, VXP4
  • 40.60VXP4NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4DKRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLP, хвостовик Ø60, VXP4
  • 60.60VXP4DKRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4DNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLP, хвостовик Ø60, VXP4
  • 60.60VXP4DNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4KRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLP, хвостовик Ø60, система EWS Varia VXP4
  • 60.60VXP4KRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4NLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4
  • 60.60VXP4NLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLPIKD, хвостовик Ø60, VXP4
