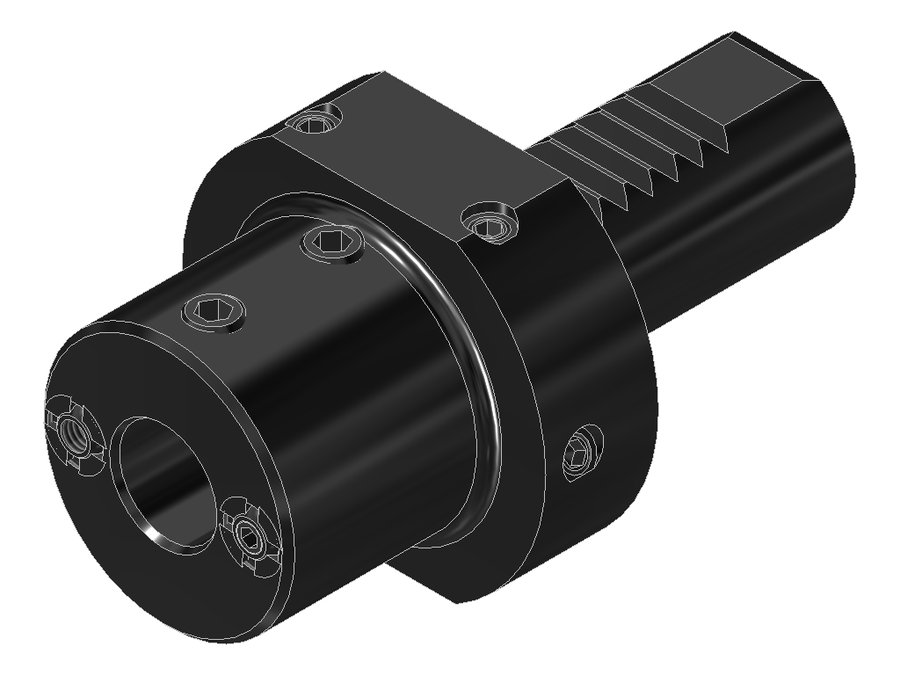

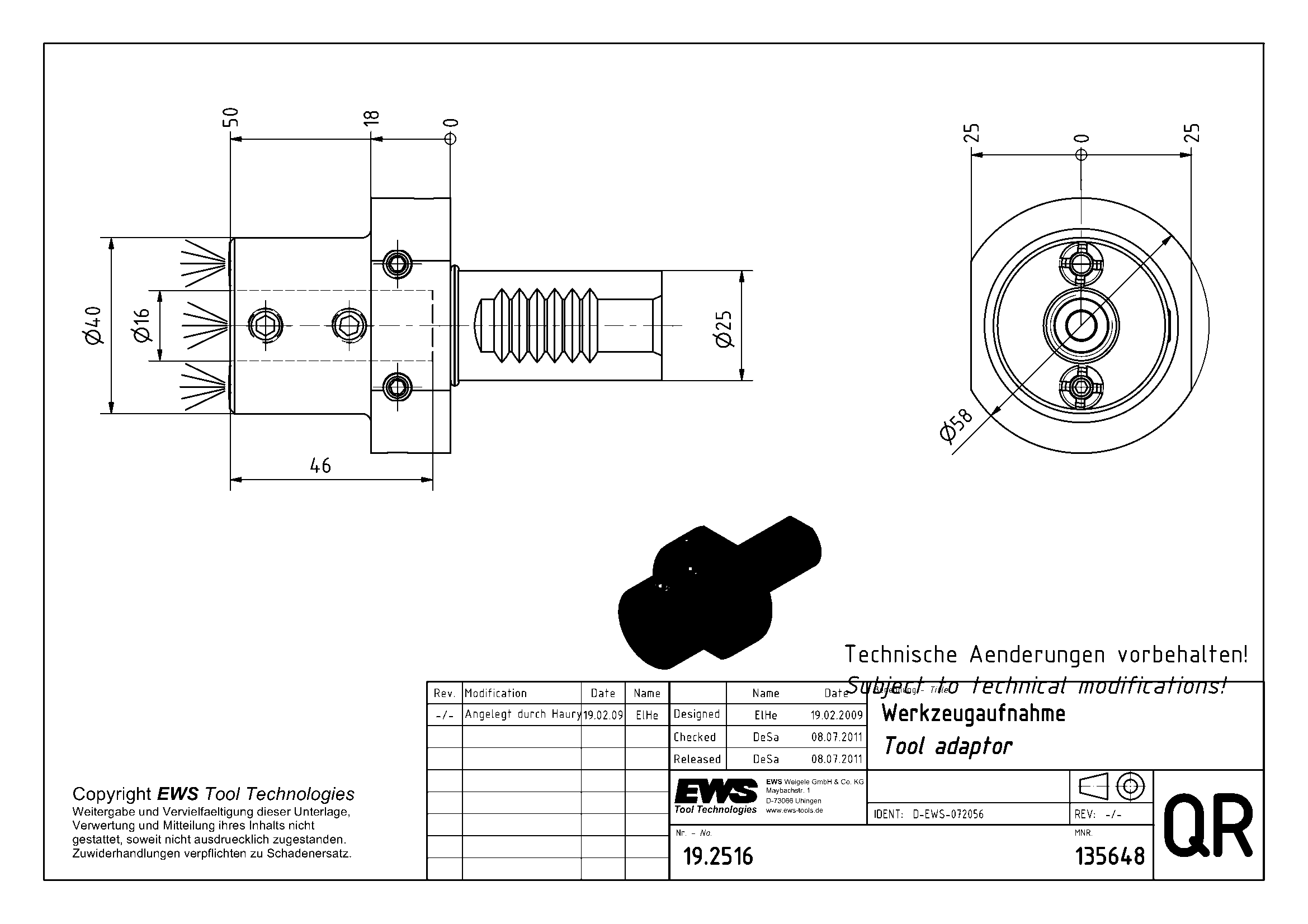

Адаптер для инструмента EWS 19.2516, хвостовик Ø25, отверстие Ø16 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.2516

Адаптер для инструмента EWS 19.2516, хвостовик Ø25, отверстие Ø16 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYV02500115
Код интерфейса инструментаZYL01602215
Диаметр буртика58 мм
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментаборштанга Ø16
Функциональная длина4 мм
Вылет LPR50 мм
Масса0,708 кг
Общая длина98 мм
Заказной номер EWS135648

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.2516 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Универсальное применение

С регулируемым упором по длине в хвостовике и боковым клапанным винтом для управления внутренним и наружным подводом СОЖ.

Примечание: на револьверных головках с приводным инструментом использовать только с заглушками на конце хвостовика.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.60C8L112LVDI60PSC 8011211220660
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616
19.2020VDI20борштанга Ø209509020
19.2025VDI20борштанга Ø2596010020
19.2516VDI25борштанга Ø164509825Текущая
19.2525VDI25борштанга Ø2596010825
19.2525E332RLVDI25борштанга Ø257599,5147,525
19.2525E332RLZ0VDI25борштанга Ø257599,5147,525
19.3006VDI30борштанга Ø6326011530
19.3008VDI30борштанга Ø8206011530

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.2516.

Переходники4

  • 28.1606SВтулка переходная EWS 28.1606S, хвостовик Ø16, отверстие Ø6 мм
  • 28.1608SВтулка переходная EWS 28.1608S, хвостовик Ø16, отверстие Ø8 мм
  • 28.1610SВтулка переходная EWS 28.1610S, хвостовик Ø16, отверстие Ø10 мм
  • 28.1612SВтулка переходная EWS 28.1612S, хвостовик Ø16, отверстие Ø12 мм

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
