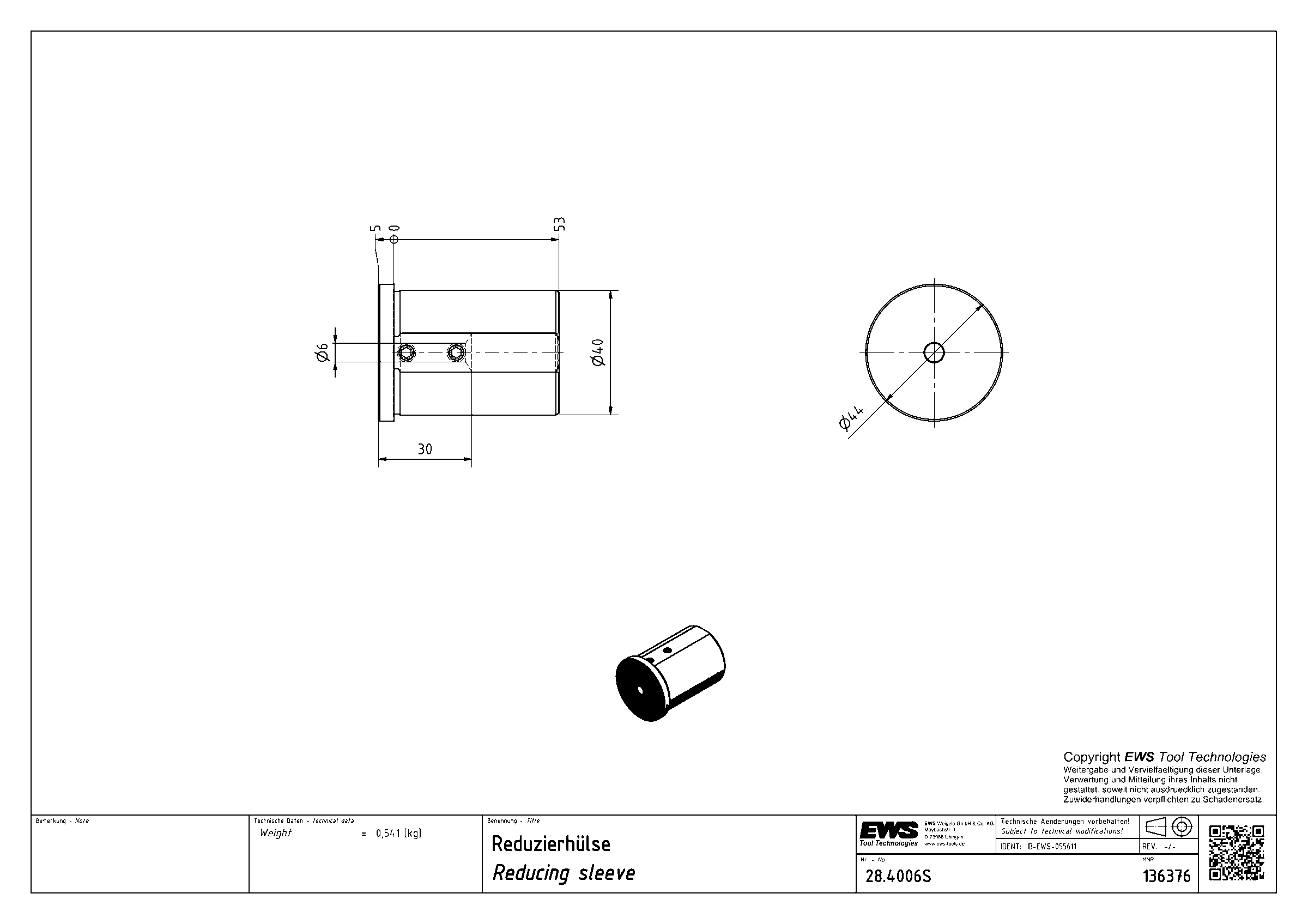

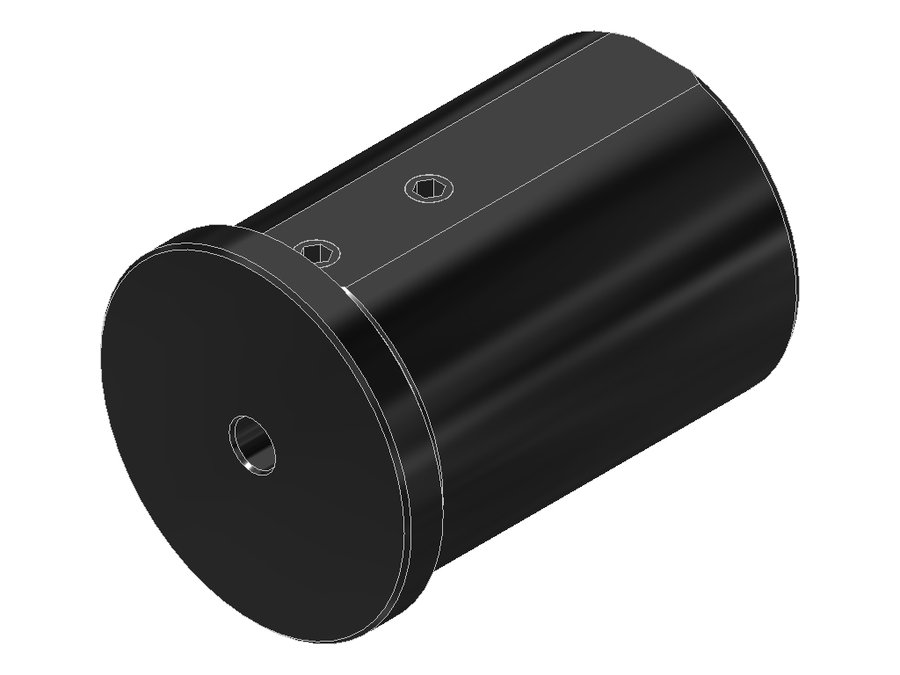

Втулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
EWS · Втулки переходные EWS · арт. 28.4006S

Втулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм

Угол выхода0°
Диаметр корпуса44 мм
Код интерфейса станкаZYL04002215
Код интерфейса инструментаZYL00602215
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø6
Вылет LPR5 мм
Масса0,541 кг
Общая длина58 мм
Заказной номер EWS136376

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.4006S в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3220G200M6320,23261нейтральноеборштанга Ø20
28.3220HYD320,229—нейтральноегидропатрон Ø20
28.3225320,1250——
28.3225G200320,14258нейтральноеборштанга Ø25
28.3225G200M6320,1661нейтральноеборштанга Ø25
28.3225HYD32——нейтральноегидропатрон Ø25
28.4006S400,54158нейтральноеборштанга Ø6Текущая
28.4006SIK400,58961нейтральноеборштанга Ø6
28.4008400,66378——
28.4008S400,54358нейтральноеборштанга Ø8
28.4008SIK400,5861нейтральноеборштанга Ø8
28.4010400,6678——

Совместимость

Связанные позиции по данным производителя — 114 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 28.4006S указан производителем как подходящий.

Инструмент статический110

  • 17.2540G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2540G200RLW, хвостовик Ø25, отверстие Ø40 мм
  • 17.3040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040CTXTF, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040G300RLW, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTX, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LCTXTF-PL, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTX, хвостовик Ø30, отверстие Ø40 мм
  • 17.3040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3040LDCTXTF, хвостовик Ø30, отверстие Ø40 мм
  • 17.4040CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040CTXRLTFLZ0-VSДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXRLTFLZ0-VS, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DMP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DMP620, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DSQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DSQT15, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DTOEMX100, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G300RLW, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040G400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040G400RLW, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTX, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXRLTFLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXRLTFRZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLTFRZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXRLZ10/Z-100-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXRLZ10/Z-100-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LDCTXTF-PL, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LT15, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040LTOEMX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040LTOEMX120, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040MP610Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP610, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040MP620Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MP620, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040MT20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040MT20, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040NZ2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040NZ2000, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040SQT15Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040SQT15, хвостовик Ø40, отверстие Ø40 мм
  • 17.4040TOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040TOEMX100, хвостовик Ø40, отверстие Ø40 мм
  • 17.5040CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXTF-PL, хвостовик Ø50, отверстие Ø40 мм
  • 17.5040CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040CTXX120, хвостовик Ø50, отверстие Ø40 мм
  • 17.5040DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5040DCTXTF-PL, хвостовик Ø50, отверстие Ø40 мм

Показаны первые 40 из 110. Остальные — в разделе Инструмент статический.

Адаптеры с хвостовиком по DIN 698712

  • 27.SK4040L115WPДержавка для свёрл со сменными пластинами EWS 27.SK4040L115WP, SK40, d 40 мм, вылет LPR 115 мм
  • 27.SK5040L80WPДержавка для свёрл со сменными пластинами EWS 27.SK5040L80WP, SK50, d 40 мм, вылет LPR 80 мм

Переходники2

  • 28.5040SВтулка переходная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
  • 28.5040SIKВтулка переходная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
