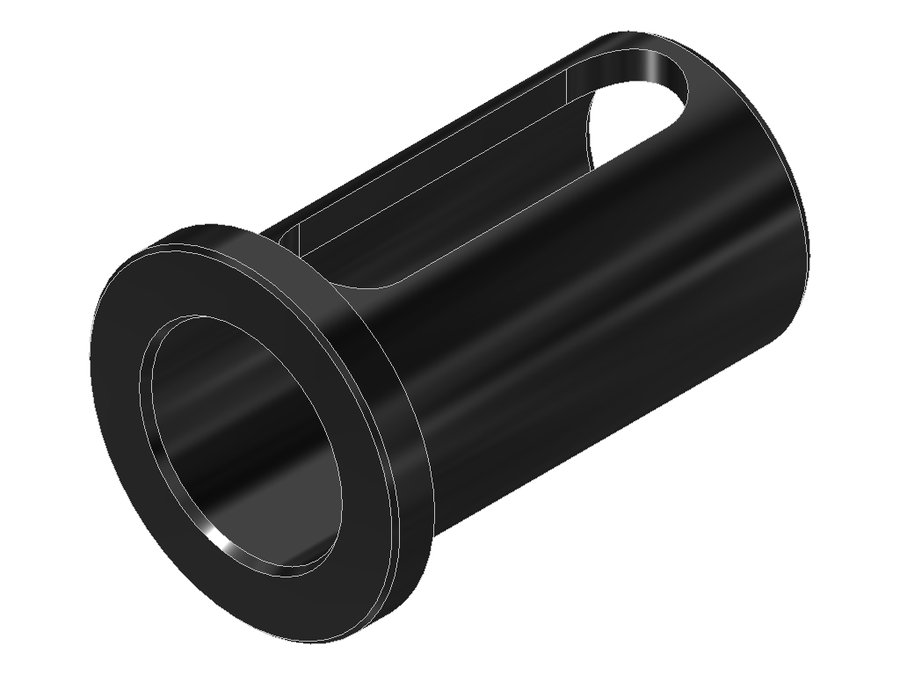

Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
EWS · Втулки переходные EWS · арт. 28.3225G200

Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYL03202215
Код интерфейса инструментаZYL02502215
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø25
Вылет LPR5 мм
Масса0,142 кг
Общая длина58 мм
Заказной номер EWS135771

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.3225G200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

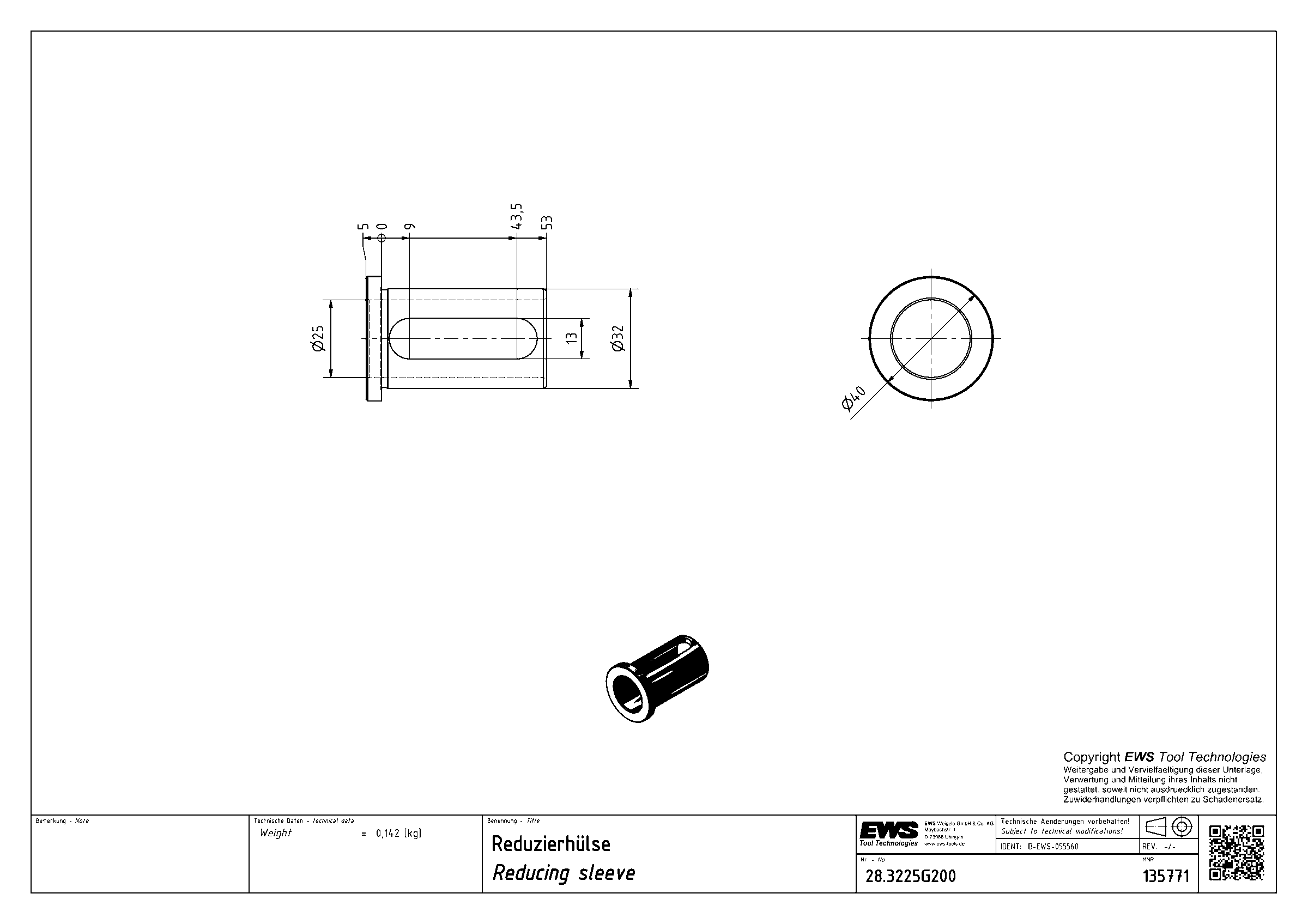

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3220320,18350——
28.3220G200320,2158нейтральноеборштанга Ø20
28.3220G200IK320,22761нейтральноеборштанга Ø20
28.3220G200M6320,23261нейтральноеборштанга Ø20
28.3220HYD320,229—нейтральноегидропатрон Ø20
28.3225320,1250——
28.3225G200320,14258нейтральноеборштанга Ø25Текущая
28.3225G200M6320,1661нейтральноеборштанга Ø25
28.3225HYD32——нейтральноегидропатрон Ø25
28.4006S400,54158нейтральноеборштанга Ø6
28.4006SIK400,58961нейтральноеборштанга Ø6
28.4008400,66378——
