EWS · Втулки редукционные EWS · арт. 28.5040S

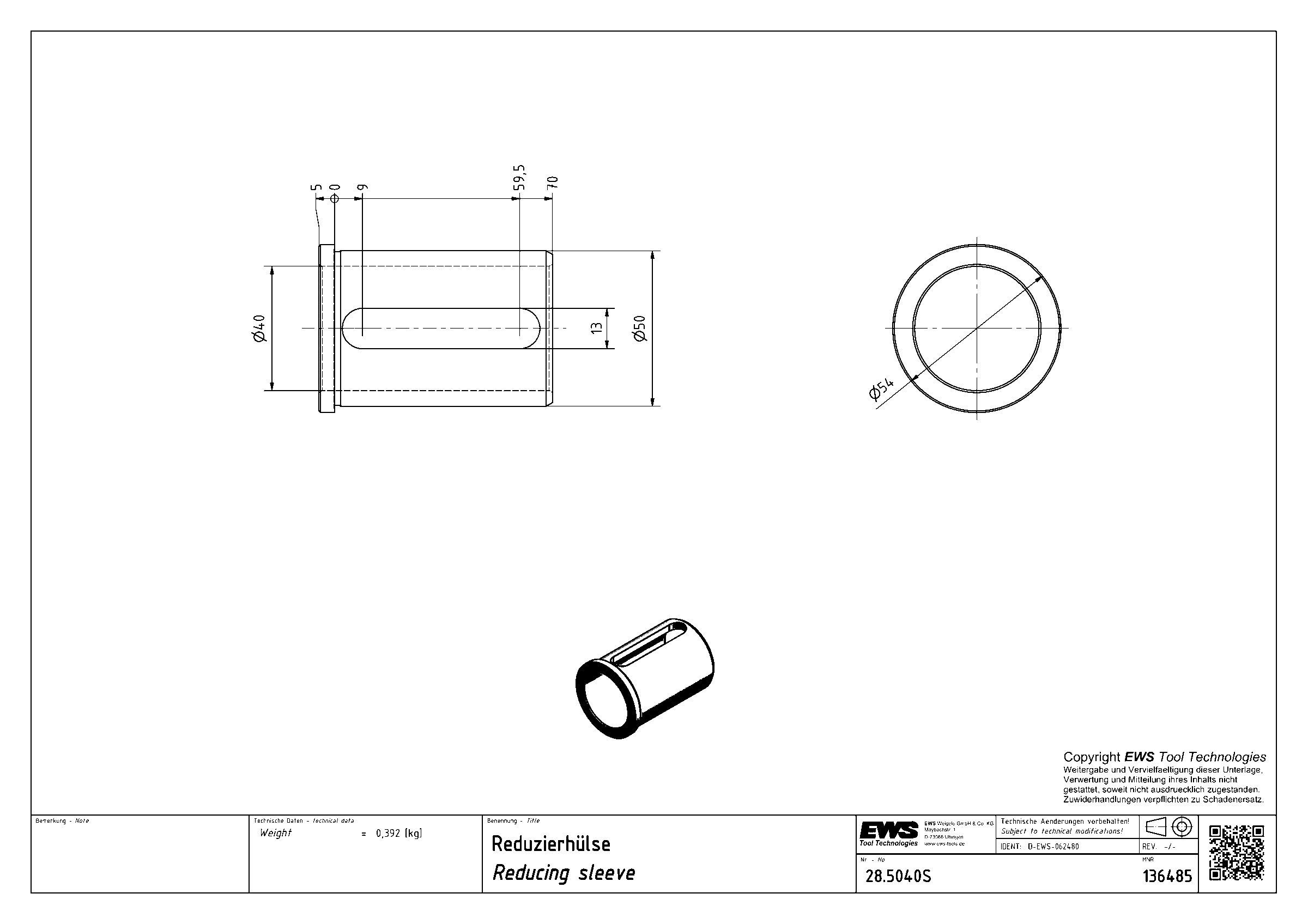

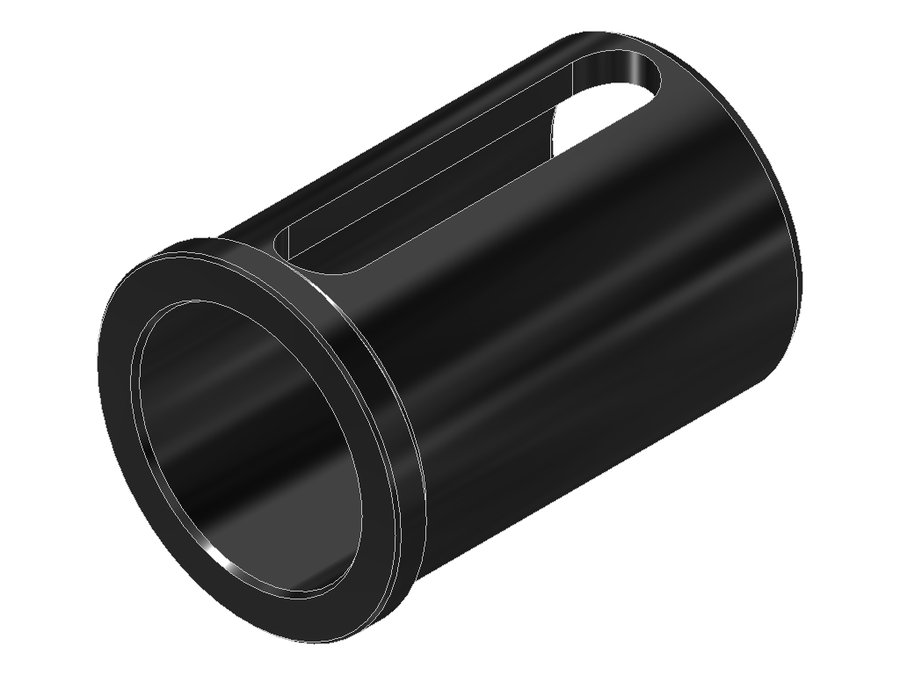

Втулка редукционная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 54 мм |
| Код интерфейса станка | ZYL05002215 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Вылет LPR | 5 мм |
| Масса | 0,392 кг |
| Общая длина | 75 мм |
| Заказной номер EWS | 136485 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.5020SIK | 50 | 0,92 | 78 | нейтральное | Ø 20.0 (boring bar) | |
| 28.5025 | 50 | 0,968 | 88 | — | — | |
| 28.5025S | 50 | 0,793 | 75 | нейтральное | Ø 25.0 (boring bar) | |
| 28.5025SIK | 50 | 0,829 | 78 | нейтральное | Ø 25.0 (boring bar) | |
| 28.5032 | 50 | 0,767 | 88 | — | — | |
| 28.5032S | 50 | 0,632 | 75 | нейтральное | Ø 32.0 (boring bar) | |
| 28.5032SIK | 50 | 0,656 | 78 | нейтральное | Ø 32.0 (boring bar) | |
| 28.5040 | 50 | 0,473 | 88 | — | — | |
| 28.5040S | 50 | 0,392 | 75 | нейтральное | Ø 40.0 (boring bar) | Текущая |
| 28.5040SIK | 50 | 0,472 | 80 | нейтральное | Ø 40.0 (boring bar) | |
| 28.6040 | 60 | 1,046 | 88 | — | — | |
| BU30001 | — | — | — | — | — |
Совместимость
Связанные позиции по данным производителя — 43 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 28.5040S.
Переходники21
- 28.4006SВтулка редукционная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка редукционная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка редукционная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка редукционная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка редукционная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка редукционная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка редукционная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка редукционная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка редукционная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка редукционная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка редукционная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка редукционная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка редукционная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка редукционная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка редукционная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка редукционная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка редукционная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка редукционная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка редукционная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31.75 мм (1 1/4")
- 28.4032SВтулка редукционная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка редукционная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Инструмент статический2
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, EWS Varia VXT4 - адаптер
- PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E
Подходит к позициям
У этих позиций 28.5040S указан производителем как подходящий.
Инструмент статический19
- 17.5050CTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
- 17.5050CTXX120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050CTXX120, хвостовик Ø50, отверстие Ø50 мм
- 17.5050DCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DCTXTF-PL, хвостовик Ø50, отверстие Ø50 мм
- 17.5050DSQT28Z120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050DSQT28Z120, хвостовик Ø50, отверстие Ø50 мм
- 17.5050MP630Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050MP630, хвостовик Ø50, отверстие Ø50 мм
- 17.5050SQT28Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050SQT28, хвостовик Ø50, отверстие Ø50 мм
- 17.5050TOEMX105Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.5050TOEMX105, хвостовик Ø50, отверстие Ø50 мм
- 17.BMT50BMT65X72Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X72Z77, BMT, отверстие Ø50 мм
- 17.BMT50BMT65X100Z77Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50BMT65X100Z77, BMT, отверстие Ø50 мм
- 17.BMT50NLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NL, BMT, отверстие Ø50 мм
- 17.BMT50NT42X120Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50NT42X120, BMT, отверстие Ø50 мм
- 17.BMT50P2100-STATДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50P2100-STAT, BMT, отверстие Ø50 мм
- 17.BMT50QSM350Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT50QSM350, BMT, отверстие Ø50 мм
- 19.5050Адаптер для инструмента EWS 19.5050, хвостовик Ø50, отверстие Ø50 мм
- 19.6050Адаптер для инструмента EWS 19.6050, хвостовик Ø60, отверстие Ø50 мм
- 19.BMT50CTX510Адаптер для инструмента EWS 19.BMT50CTX510, BMT, отверстие Ø50 мм
- 19.BMT50CTX620Адаптер для инструмента EWS 19.BMT50CTX620, BMT, отверстие Ø50 мм
- 19.BMT50MW400V12Адаптер для инструмента EWS 19.BMT50MW400V12, BMT, отверстие Ø50 мм
- 19.BMT50VL8Адаптер для инструмента EWS 19.BMT50VL8, BMT, отверстие Ø50 мм
Адаптеры с хвостовиком по DIN 698711
- 27.SK5050L90WPДержавка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
