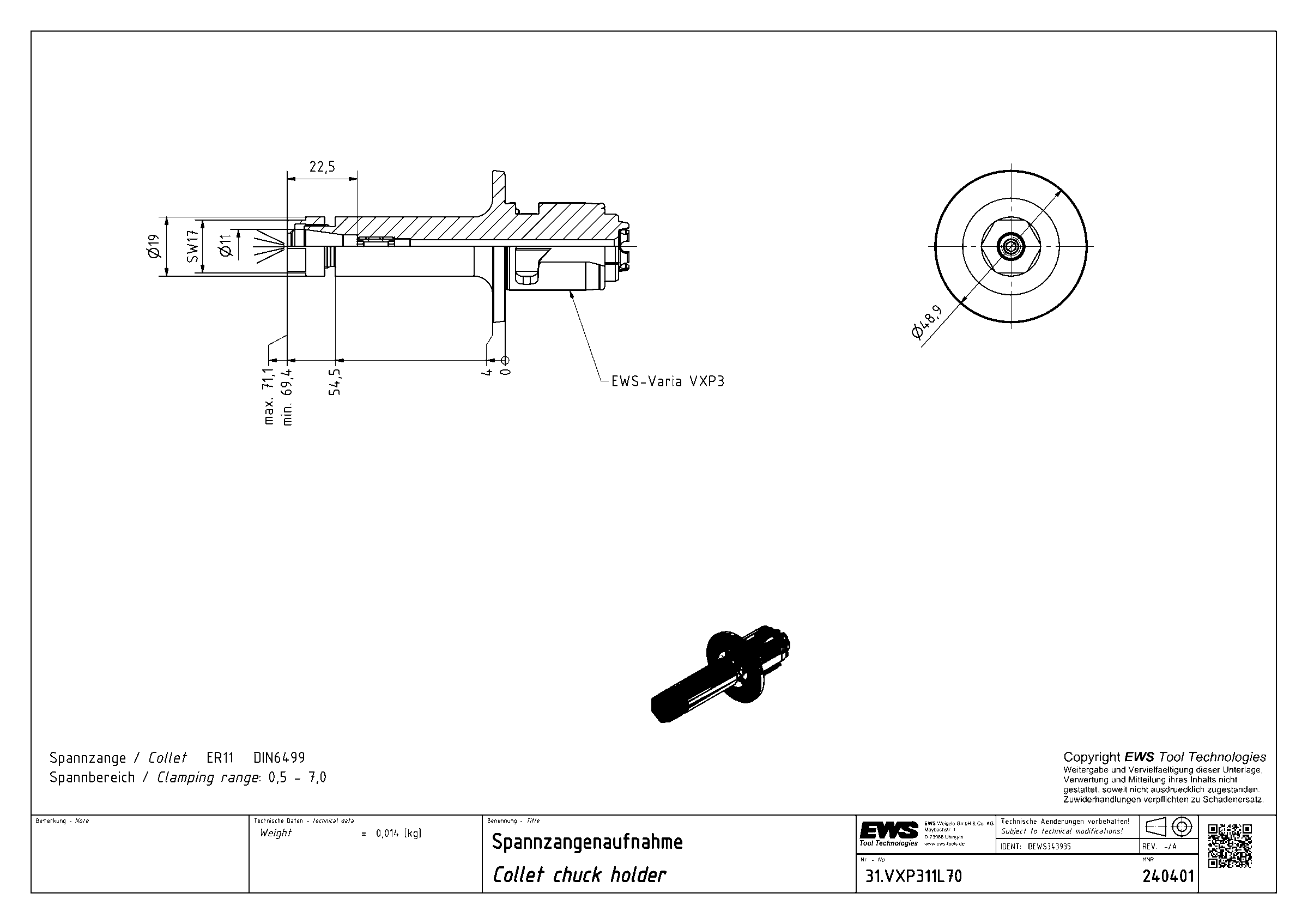

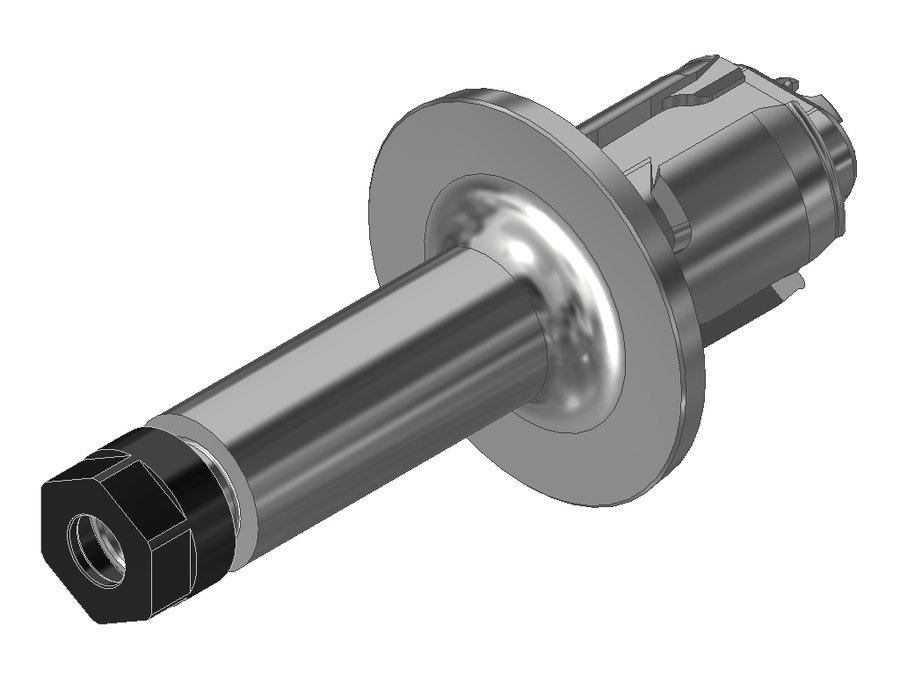

Державка цанговая EWS 31.VXP311L70, система EWS Varia VXP3, под цангу 110 4008E (ER11 Ø1-7)
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00300495 |
| Код интерфейса инструмента | SZD01100295 |
| Размер цанги | ER11 |
| Диаметр буртика | 48,9 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VXP4 |
| Присоединение инструмента | цанга ER11 |
| Функциональная длина | 70 мм |
| Вылет LPR | 70 мм |
| Масса | 0,014 кг |
| Общая длина | 109,85 мм |
| Заказной номер EWS | 240401 |
| Система EWS Varia | EWS Varia VXP3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.VXP311L70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Адаптер EWS.Varia с патроном цанговым ER11 DIN 6499
- Диапазон зажима Ø1–7 мм
- Для цанги 110 4008E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.VX425IML16 | 35 | EWS Varia VX4 | цанга ER25 | 16 | 16 | 58,5 | |
| 31.VX425L28 | 35 | EWS Varia VX4 | цанга ER25 | 28 | 28 | 70,5 | |
| 31.VX425L78.5-FC | 35 | EWS Varia VX4 | цанга ER25 | — | — | — | |
| 31.VX432L30 | 35 | EWS Varia VX4 | цанга ER32 | — | — | — | |
| 31.VX432L50 | 35 | EWS Varia VX4 | цанга ER32 | 50 | 50 | 92,5 | |
| 31.VX440L57 | 35 | EWS Varia VX4 | цанга ER40 | 57 | 57 | 99,5 | |
| 31.VXP311L70 | 28 | EWS Varia VXP4 | цанга ER11 | 70 | 70 | 109,85 | Текущая |
| 31.VXP316L25 | 28 | EWS Varia VXP4 | цанга ER16 | 25 | 25 | 64,85 | |
| 31.VXP316L50MM | 28 | EWS Varia VXP4 | цанга ER16 | 50 | 50 | 89,85 | |
| 31.VXP320IML17 | 28 | EWS Varia VXP4 | цанга ER20 | 17 | 17 | 56,85 | |
| 31.VXP325L30 | 28 | EWS Varia VXP4 | цанга ER25 | 30 | 30 | 69,85 | |
| 31.VXP332L49 | 28 | EWS Varia VXP4 | цанга ER32 | 49 | 49 | 88,85 |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VXP311L70.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
- MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
- MW-VXT3Приспособление монтажное EWS MW-VXT3
- TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 111 (EWS 103648)Гайка EWS 111, тип UM/RD
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3
Ключи и отвёртки1
- GS17Ключ для зажимной гайки EWS GS17
Подходит к позициям
У этих позиций 31.VXP311L70 указан производителем как подходящий.
Инструмент приводной3
- 40.55VXP31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55VXP31809PFIKC, хвостовик Ø55, VXP3
- 60.55VXP3D1809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
- 60.55VXP31809PFGLГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP31809PFGL, хвостовик Ø55, VXP3
Документы по позиции
Для этой позиции документы пока не привязаны.
