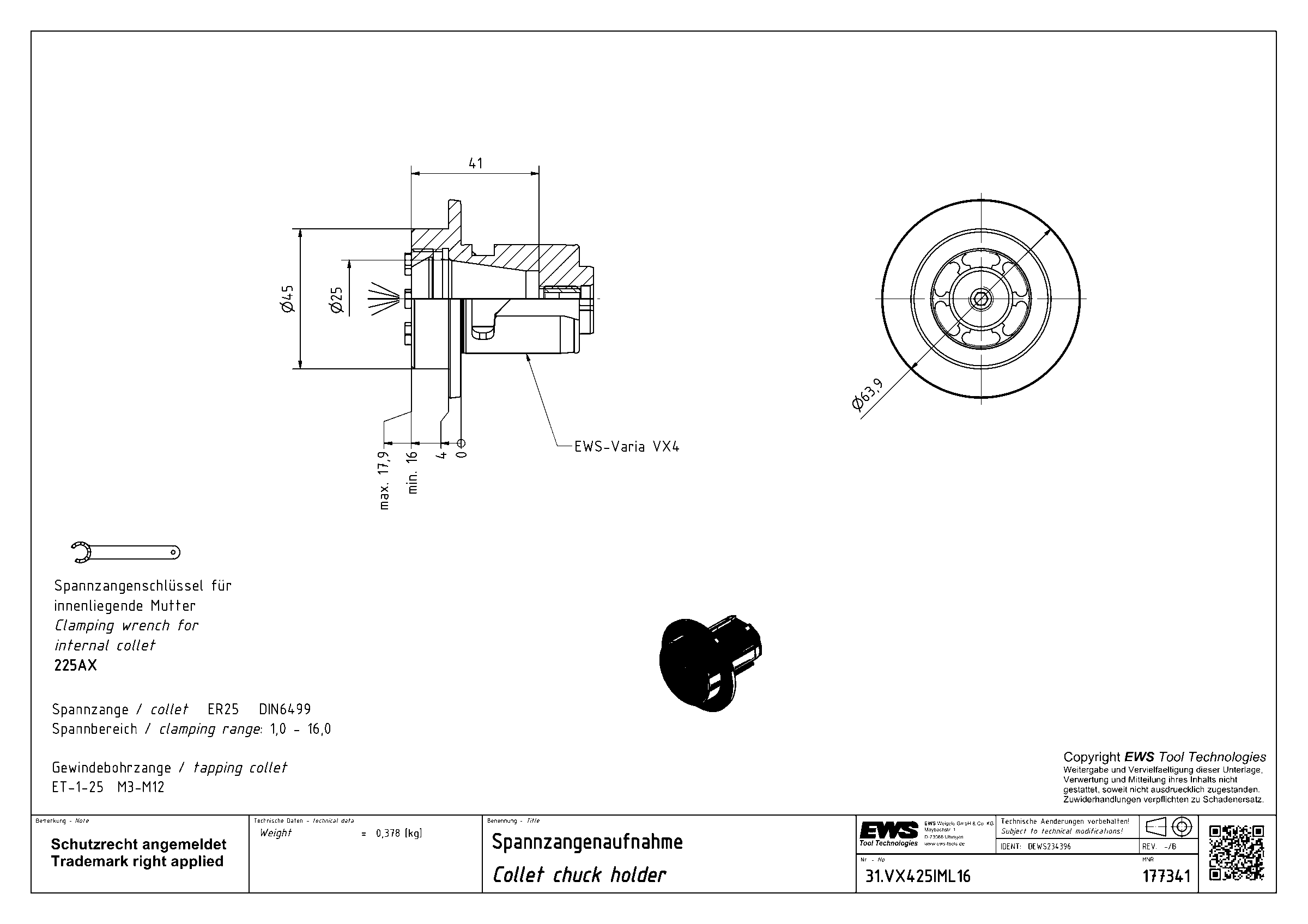

Державка цанговая EWS 31.VX425IML16, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VX425IML16

Державка цанговая EWS 31.VX425IML16, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E

Угол выхода0°
Код интерфейса станкаEWC00400295
Код интерфейса инструментаSZD02500295
Размер цангиER25
Диаметр буртика64 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментацанга ER25
Функциональная длина16 мм
Вылет LPR16 мм
Масса0,378 кг
Общая длина58,5 мм
Заказной номер EWS177341
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VX425IML16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

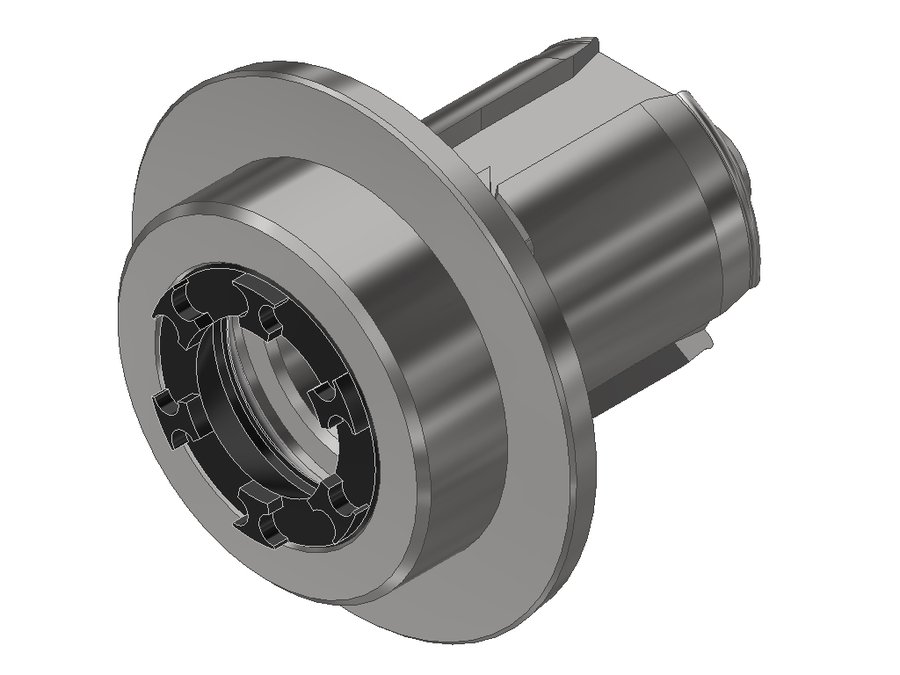

Адаптер EWS.Varia с патроном цанговым ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX332L6328EWS Varia VX3цанга ER32636399,5
31.VX406L70MI35EWS Varia VX4зажимная втулка XXL 67070112,5
31.VX411L6035EWS Varia VX4цанга ER116060102,5
31.VX416L3035EWS Varia VX4цанга ER16303072,5
31.VX416L5035EWS Varia VX4цанга ER16505092,5
31.VX416L50MM35EWS Varia VX4цанга ER16505092,5
31.VX425IML1635EWS Varia VX4цанга ER25161658,5Текущая
31.VX425L2835EWS Varia VX4цанга ER25282870,5
31.VX425L78.5-FC35EWS Varia VX4цанга ER25———
31.VX432L3035EWS Varia VX4цанга ER32———
31.VX432L5035EWS Varia VX4цанга ER32505092,5
31.VX440L5735EWS Varia VX4цанга ER40575799,5

Совместимость

Связанные позиции по данным производителя — 486 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 31.VX425IML16.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4

Ключи и отвёртки1

  • 225AXКлюч для зажимной гайки EWS 225AX

Подходит к позициям

У этих позиций 31.VX425IML16 указан производителем как подходящий.

Инструмент приводной431

  • 40.40VX4CTX-PLX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTX-PLX97, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4CTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTX#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4CTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXIKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4CTXIKC-PLX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXIKC-PLX97, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4CTXRLIKC-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXRLIKC-CC4, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4G250#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4G250#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4G250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4G250IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4G300IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4G300IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4HAASSL20#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL20#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4HAASSL20IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL20IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4HAASSL40#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4HAASSL40H#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40H#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4HAASSL40HIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40HIKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4HAASSL40IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KR5482Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KR5482, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KR5482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KR5482IK, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KR5482IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KR5482IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRG250Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRG250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRG250IKCWГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250IKCW, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRG400Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG400, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRLB25Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRLB25, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRLVL3EKГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRLVL3EK, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRVL3IKCX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRVL3IKCX97, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRVL3X97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRVL3X97, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4KRVTCIKCX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRVTCIKCX97, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LARUГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LARU, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LARUIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LARUIKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LB15#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LB15#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LB15IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LB15IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LB25#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LB25#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LT15#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LT15#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4LVL3IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LVL3IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4MT12#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4MT12#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4MT12IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4MT12IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4TMM250#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4TMM250#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4TMM250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4TMM250IKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4TNAIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4TNAIKC, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4TOEM#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4TOEM#01, хвостовик Ø40, система EWS Varia VX4
  • 40.40VX4TOEMIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4TOEMIKC, хвостовик Ø40, система EWS Varia VX4

Показаны первые 40 из 431. Остальные — в разделе Инструмент приводной.

Инструмент статический40

  • 17.40VXT4DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTX, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTXTF, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DG400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DG400RLW, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DSQT15X135Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DSQT15X135, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DTOEMX100, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTX, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXFEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXFE, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF, хвостовик Ø40, система EWS Varia VXT4
  • 17.40VXT4LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF-PL, хвостовик Ø40, EWS-Varia VXT4
  • 17.BMTVXT4DBMT65X72Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X72, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DBMT65X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X100, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DBMT65X115Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X115, BMT, EWS-Varia VXT4
  • 17.BMTVXT4DLB2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DLB2000, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNL, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DNT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNT42, BMT, система EWS Varia VXT4
  • 17.BMTVXT4DTW20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DTW20, BMT, система EWS Varia VXT4
  • 17.BMTVXT4EX910Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4EX910, BMT, система EWS Varia VXT4
  • 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4
  • 19.40VXT4Адаптер для инструмента EWS 19.40VXT4, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4CTXRLZ0Адаптер для инструмента EWS 19.40VXT4CTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4G400RLWZ12Адаптер для инструмента EWS 19.40VXT4G400RLWZ12, хвостовик Ø40, EWS-Varia VXT4
  • 19.40VXT4LCTXRLTFLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4LCTXRLTFRZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFRZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4LCTXRLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4MP620RZ-5X130Адаптер для инструмента EWS 19.40VXT4MP620RZ-5X130, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4SQT10X100Адаптер для инструмента EWS 19.40VXT4SQT10X100, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4SQT15X135Адаптер для инструмента EWS 19.40VXT4SQT15X135, хвостовик Ø40, система EWS Varia VXT4
  • 19.40VXT4TOEMRLZ0Адаптер для инструмента EWS 19.40VXT4TOEMRLZ0, хвостовик Ø40, система EWS Varia VXT4
  • 19.BMTVXT4BMT65L60Адаптер для инструмента EWS 19.BMTVXT4BMT65L60, BMT, система EWS Varia VXT4
  • 19.BMTVXT4BMT65X72Адаптер для инструмента EWS 19.BMTVXT4BMT65X72, BMT, система EWS Varia VXT4
  • 19.BMTVXT4BMT65X100Адаптер для инструмента EWS 19.BMTVXT4BMT65X100, BMT, система EWS Varia VXT4
  • 19.BMTVXT4BMT65X115Адаптер для инструмента EWS 19.BMTVXT4BMT65X115, BMT, EWS-Varia VXT4
  • 19.BMTVXT4LB15Адаптер для инструмента EWS 19.BMTVXT4LB15, BMT, система EWS Varia VXT4
  • 19.BMTVXT4LB2000Адаптер для инструмента EWS 19.BMTVXT4LB2000, BMT, система EWS Varia VXT4
  • 19.BMTVXT4LB4000Адаптер для инструмента EWS 19.BMTVXT4LB4000, BMT, система EWS Varia VXT4
  • 19.BMTVXT4NLX90Адаптер для инструмента EWS 19.BMTVXT4NLX90, BMT, система EWS Varia VXT4
  • 19.BMTVXT4NT42Z0Адаптер для инструмента EWS 19.BMTVXT4NT42Z0, BMT, система EWS Varia VXT4
  • 19.BMTVXT4P2100-STATАдаптер для инструмента EWS 19.BMTVXT4P2100-STAT, BMT, система EWS Varia VXT4
  • 19.BMTVXT4QSM200X85Адаптер для инструмента EWS 19.BMTVXT4QSM200X85, BMT, система EWS Varia VXT4

Документы по позиции

Для этой позиции документы пока не привязаны.
