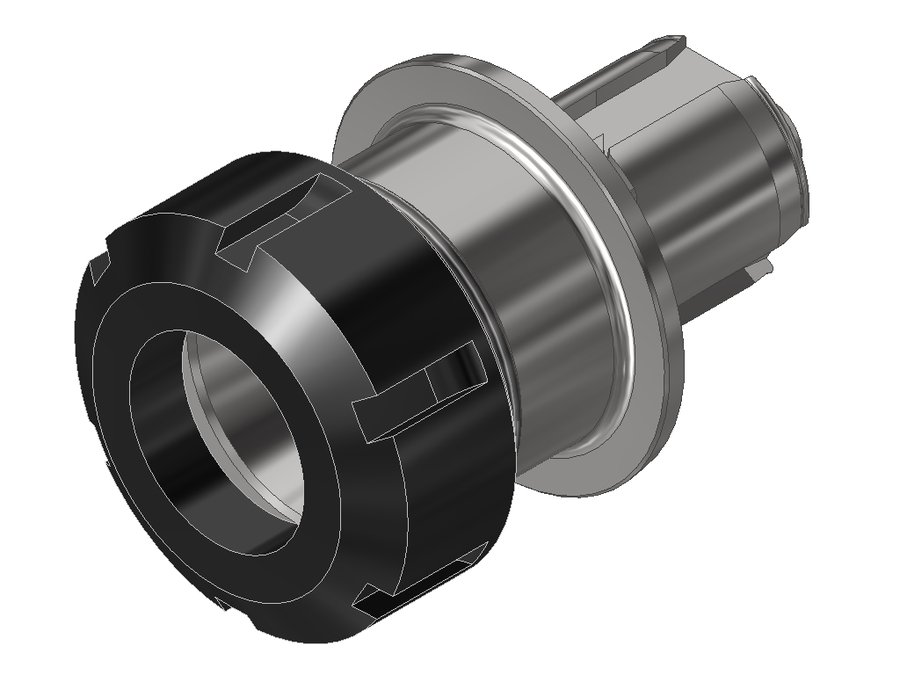

Державка цанговая EWS 31.VX440L57, EWS - Varia VX4 - адаптер, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Державки цанговые EWS системы EWS Varia · арт. 31.VX440L57

Державка цанговая EWS 31.VX440L57, EWS - Varia VX4 - адаптер, под цанги ER40 (Ø4–26 мм), код 400 472E

Угол выхода0°
Код интерфейса станкаEWC00400295
Код интерфейса инструментаSZD04000295
Размер цангиER40
Диаметр буртика63,86 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX4
Присоединение инструментаER40
Функциональная длина57 мм
Вылет LPR57 мм
Масса0,887 кг
Общая длина99,5 мм
Заказной номер EWSS05148
Система EWS VariaEWS Varia VX4

Другие типоразмеры серии

Державки цанговые EWS системы EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX416L50MM35EWS Varia VX4цанга ER16505092,5
31.VX425IML1635EWS Varia VX4цанга ER25161658,5
31.VX425L2835EWS Varia VX4цанга ER25282870,5
31.VX425L78.5-FC35EWS Varia VX4цанга ER25———
31.VX432L3035EWS Varia VX4цанга ER32———
31.VX432L5035EWS Varia VX4цанга ER32505092,5
31.VX440L5735EWS Varia VX4ER40575799,5Текущая
31.VXP311L7028EWS Varia VXP4цанга ER117070109,85
31.VXP316L2528EWS Varia VXP4цанга ER16252564,85
31.VXP316L50MM28EWS Varia VXP4цанга ER16505089,85
31.VXP320IML1728EWS Varia VXP4цанга ER20171756,85
31.VXP325L3028EWS Varia VXP4цанга ER25303069,85
Показать ещё · всего в серии 42

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.VX440L57.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MB-VX4Устройство предварительной настройки EWS MB-VX4, EWS - Varia VX4 - адаптер
  • MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 140Гайка EWS 140, 140, UM/RD

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер

Ключи и отвёртки1

  • 240Ключ для зажимной гайки EWS 240

Документы по позиции

Для этой позиции документы пока не привязаны.
