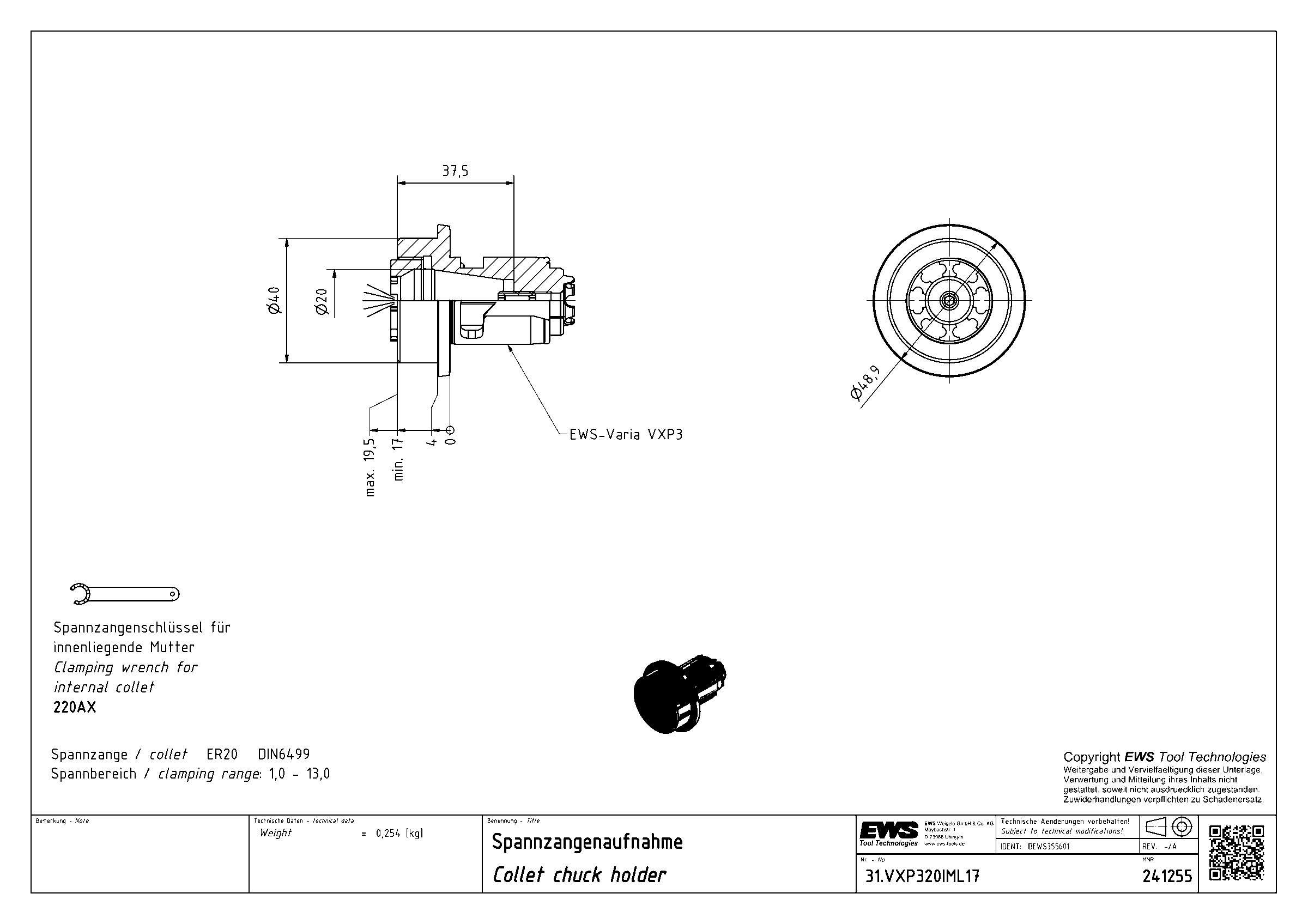

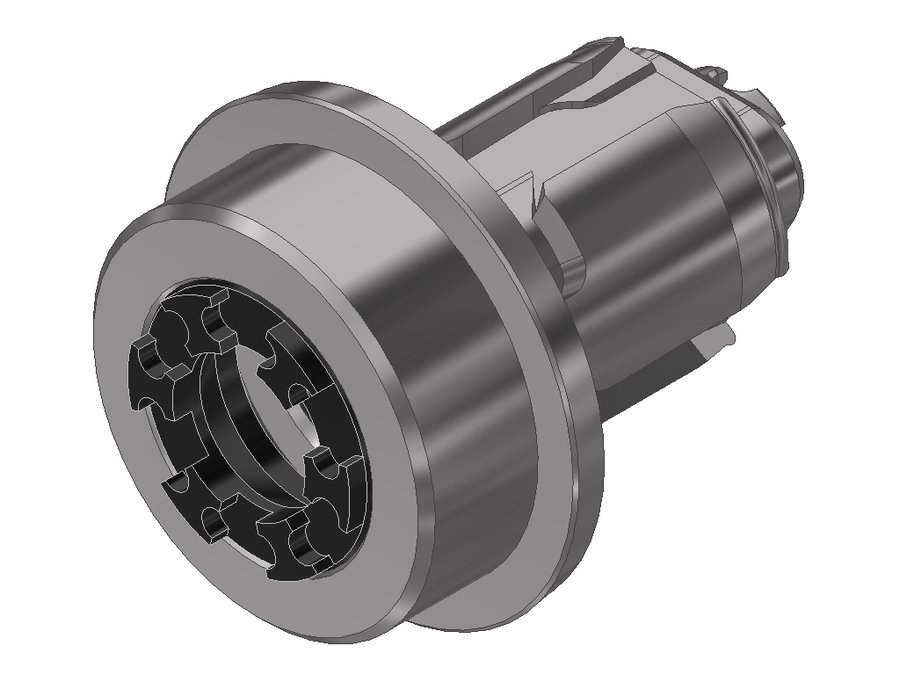

Державка цанговая EWS 31.VXP320IML17, система EWS Varia VXP3, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VXP320IML17

Державка цанговая EWS 31.VXP320IML17, система EWS Varia VXP3, под цанги ER20 (Ø2–13 мм), код 200 428E

Угол выхода0°
Код интерфейса станкаEWC00300495
Код интерфейса инструментаSZD02000295
Размер цангиER20
Диаметр буртика48,9 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXP4
Присоединение инструментацанга ER20
Функциональная длина17 мм
Вылет LPR17 мм
Масса0,254 кг
Общая длина56,85 мм
Заказной номер EWS241255
Система EWS VariaEWS Varia VXP3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VXP320IML17 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Адаптер EWS.Varia с патроном цанговым ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX432L3035EWS Varia VX4цанга ER32———
31.VX432L5035EWS Varia VX4цанга ER32505092,5
31.VX440L5735EWS Varia VX4цанга ER40575799,5
31.VXP311L7028EWS Varia VXP4цанга ER117070109,85
31.VXP316L2528EWS Varia VXP4цанга ER16252564,85
31.VXP316L50MM28EWS Varia VXP4цанга ER16505089,85
31.VXP320IML1728EWS Varia VXP4цанга ER20171756,85Текущая
31.VXP325L3028EWS Varia VXP4цанга ER25303069,85
31.VXP332L4928EWS Varia VXP4цанга ER32494988,85
31.VXP332L6328EWS Varia VXP4цанга ER326363102,85
31.VXP416L3035EWS Varia VXT4цанга ER16303075,85
31.VXP416L5035EWS Varia VXT4цанга ER16505095,85

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.VXP320IML17.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Ключи и отвёртки1

  • 220AXКлюч для зажимной гайки EWS 220AX

Подходит к позициям

У этих позиций 31.VXP320IML17 указан производителем как подходящий.

Инструмент приводной3

  • 40.55VXP31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55VXP31809PFIKC, хвостовик Ø55, VXP3
  • 60.55VXP3D1809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
  • 60.55VXP31809PFGLГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP31809PFGL, хвостовик Ø55, VXP3
