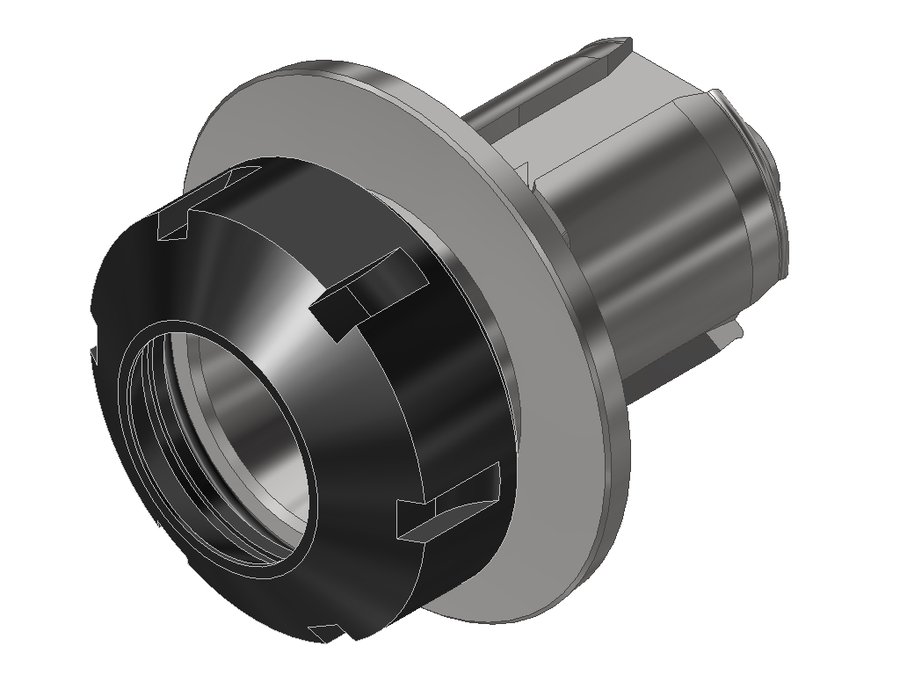

Державка цанговая EWS 31.VX432L30, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00400295 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VX4 |
| Присоединение инструмента | цанга ER32 |
| Масса | 0,465 кг |
| Заказной номер EWS | S05086 |
| Система EWS Varia | EWS Varia VX4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.VX432L30 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с патроном цанговым ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 31.VX416L30 | 35 | EWS Varia VX4 | цанга ER16 | 30 | 30 | 72,5 | |
| 31.VX416L50 | 35 | EWS Varia VX4 | цанга ER16 | 50 | 50 | 92,5 | |
| 31.VX416L50MM | 35 | EWS Varia VX4 | цанга ER16 | 50 | 50 | 92,5 | |
| 31.VX425IML16 | 35 | EWS Varia VX4 | цанга ER25 | 16 | 16 | 58,5 | |
| 31.VX425L28 | 35 | EWS Varia VX4 | цанга ER25 | 28 | 28 | 70,5 | |
| 31.VX425L78.5-FC | 35 | EWS Varia VX4 | цанга ER25 | — | — | — | |
| 31.VX432L30 | 35 | EWS Varia VX4 | цанга ER32 | — | — | — | Текущая |
| 31.VX432L50 | 35 | EWS Varia VX4 | цанга ER32 | 50 | 50 | 92,5 | |
| 31.VX440L57 | 35 | EWS Varia VX4 | цанга ER40 | 57 | 57 | 99,5 | |
| 31.VXP311L70 | 28 | EWS Varia VXP4 | цанга ER11 | 70 | 70 | 109,85 | |
| 31.VXP316L25 | 28 | EWS Varia VXP4 | цанга ER16 | 25 | 25 | 64,85 | |
| 31.VXP316L50MM | 28 | EWS Varia VXP4 | цанга ER16 | 50 | 50 | 89,85 |
Совместимость
Связанные позиции по данным производителя — 496 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.VX432L30.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
- MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
- MW-VXT4Приспособление монтажное EWS MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4
Ключи и отвёртки1
- 232 (EWS 106733)Ключ для зажимной гайки EWS 232
Подходит к позициям
У этих позиций 31.VX432L30 указан производителем как подходящий.
Инструмент приводной431
- 40.40VX4CTX-PLX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTX-PLX97, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4CTX#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTX#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4CTXIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXIKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4CTXIKC-PLX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXIKC-PLX97, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4CTXRLIKC-CC4Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4CTXRLIKC-CC4, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4G250#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4G250#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4G250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4G250IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4G300IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4G300IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4HAASSL20#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL20#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4HAASSL20IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL20IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4HAASSL40#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4HAASSL40H#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40H#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4HAASSL40HIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40HIKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4HAASSL40IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4HAASSL40IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KR5482Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KR5482, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KR5482IKГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KR5482IK, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KR5482IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KR5482IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRG250Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRG250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRG250IKCWГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG250IKCW, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRG400Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRG400, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRLB25Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRLB25, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRLVL3EKГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRLVL3EK, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRVL3IKCX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRVL3IKCX97, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRVL3X97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRVL3X97, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4KRVTCIKCX97Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4KRVTCIKCX97, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LARUГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LARU, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LARUIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LARUIKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LB15#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LB15#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LB15IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LB15IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LB25#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LB25#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LT15#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4LT15#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4LVL3IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4LVL3IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4MT12#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4MT12#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4MT12IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4MT12IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4TMM250#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4TMM250#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4TMM250IKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4TMM250IKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4TNAIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4TNAIKC, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4TOEM#01Головка приводная осевая сверлильно-фрезерная EWS 40.40VX4TOEM#01, хвостовик Ø40, система EWS Varia VX4
- 40.40VX4TOEMIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.40VX4TOEMIKC, хвостовик Ø40, система EWS Varia VX4
Показаны первые 40 из 431. Остальные — в разделе Инструмент приводной.
Инструмент статический40
- 17.40VXT4DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTX, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DCTXTF, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DG400RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DG400RLW, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DSQT15X135Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DSQT15X135, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4DTOEMX100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DTOEMX100, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTX, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXFEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXFE, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF, хвостовик Ø40, система EWS Varia VXT4
- 17.40VXT4LDCTXTF-PLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4LDCTXTF-PL, хвостовик Ø40, EWS-Varia VXT4
- 17.BMTVXT4DBMT65X72Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X72, BMT, система EWS Varia VXT4
- 17.BMTVXT4DBMT65X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X100, BMT, система EWS Varia VXT4
- 17.BMTVXT4DBMT65X115Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X115, BMT, EWS-Varia VXT4
- 17.BMTVXT4DLB2000Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DLB2000, BMT, система EWS Varia VXT4
- 17.BMTVXT4DNLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNL, BMT, система EWS Varia VXT4
- 17.BMTVXT4DNT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DNT42, BMT, система EWS Varia VXT4
- 17.BMTVXT4DTW20Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DTW20, BMT, система EWS Varia VXT4
- 17.BMTVXT4EX910Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4EX910, BMT, система EWS Varia VXT4
- 19.38.1VXT4-ZYLАдаптер для инструмента EWS 19.38.1VXT4-ZYL, хвостовик Ø38,1, система EWS Varia VXT4
- 19.40VXT4Адаптер для инструмента EWS 19.40VXT4, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4CTXRLZ0Адаптер для инструмента EWS 19.40VXT4CTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4G400RLWZ12Адаптер для инструмента EWS 19.40VXT4G400RLWZ12, хвостовик Ø40, EWS-Varia VXT4
- 19.40VXT4LCTXRLTFLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4LCTXRLTFRZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLTFRZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4LCTXRLZ0Адаптер для инструмента EWS 19.40VXT4LCTXRLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4MP620RZ-5X130Адаптер для инструмента EWS 19.40VXT4MP620RZ-5X130, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4SQT10X100Адаптер для инструмента EWS 19.40VXT4SQT10X100, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4SQT15X135Адаптер для инструмента EWS 19.40VXT4SQT15X135, хвостовик Ø40, система EWS Varia VXT4
- 19.40VXT4TOEMRLZ0Адаптер для инструмента EWS 19.40VXT4TOEMRLZ0, хвостовик Ø40, система EWS Varia VXT4
- 19.BMTVXT4BMT65L60Адаптер для инструмента EWS 19.BMTVXT4BMT65L60, BMT, система EWS Varia VXT4
- 19.BMTVXT4BMT65X72Адаптер для инструмента EWS 19.BMTVXT4BMT65X72, BMT, система EWS Varia VXT4
- 19.BMTVXT4BMT65X100Адаптер для инструмента EWS 19.BMTVXT4BMT65X100, BMT, система EWS Varia VXT4
- 19.BMTVXT4BMT65X115Адаптер для инструмента EWS 19.BMTVXT4BMT65X115, BMT, EWS-Varia VXT4
- 19.BMTVXT4LB15Адаптер для инструмента EWS 19.BMTVXT4LB15, BMT, система EWS Varia VXT4
- 19.BMTVXT4LB2000Адаптер для инструмента EWS 19.BMTVXT4LB2000, BMT, система EWS Varia VXT4
- 19.BMTVXT4LB4000Адаптер для инструмента EWS 19.BMTVXT4LB4000, BMT, система EWS Varia VXT4
- 19.BMTVXT4NLX90Адаптер для инструмента EWS 19.BMTVXT4NLX90, BMT, система EWS Varia VXT4
- 19.BMTVXT4NT42Z0Адаптер для инструмента EWS 19.BMTVXT4NT42Z0, BMT, система EWS Varia VXT4
- 19.BMTVXT4P2100-STATАдаптер для инструмента EWS 19.BMTVXT4P2100-STAT, BMT, система EWS Varia VXT4
- 19.BMTVXT4QSM200X85Адаптер для инструмента EWS 19.BMTVXT4QSM200X85, BMT, система EWS Varia VXT4
Документы по позиции
Для этой позиции документы пока не привязаны.
