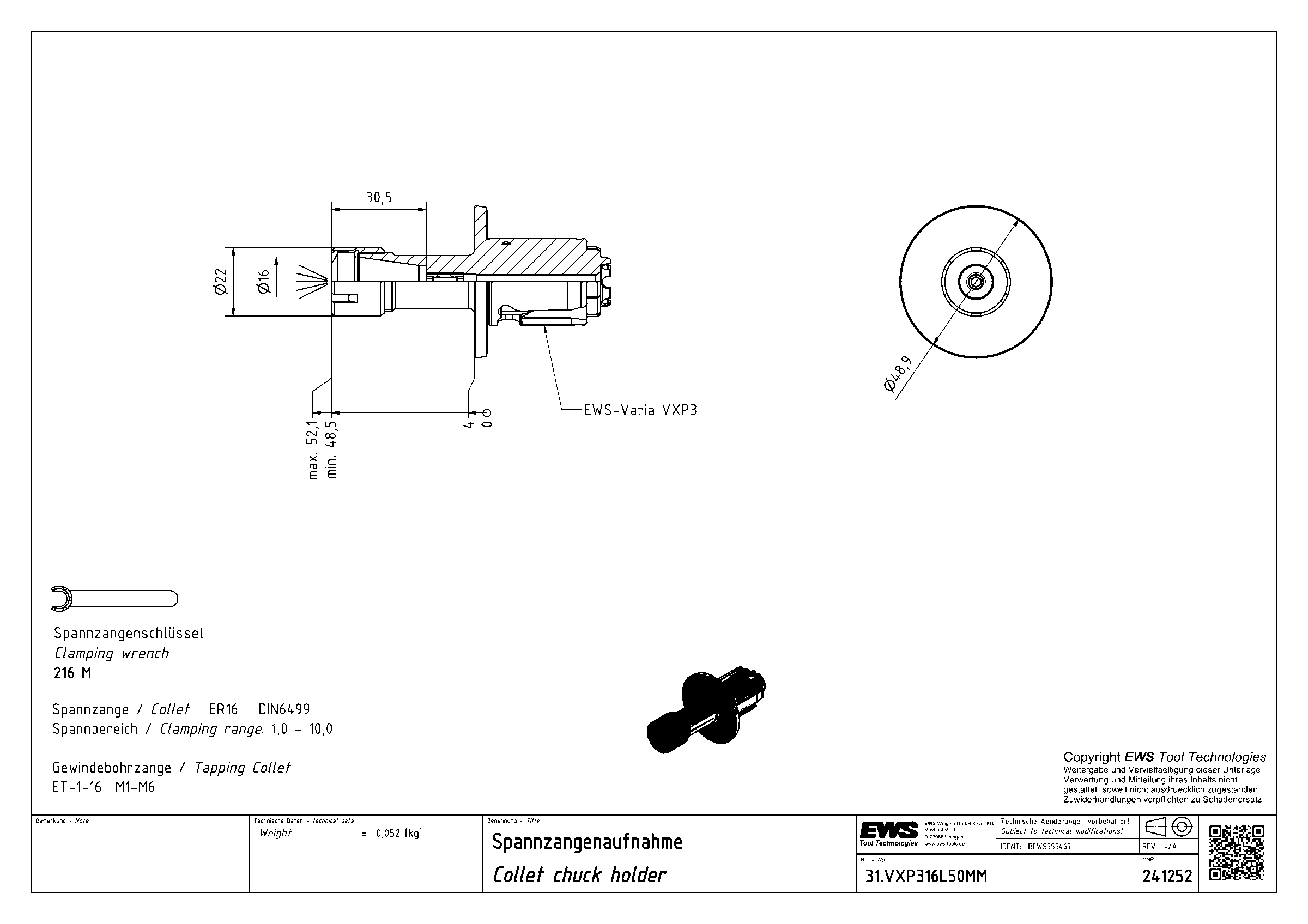

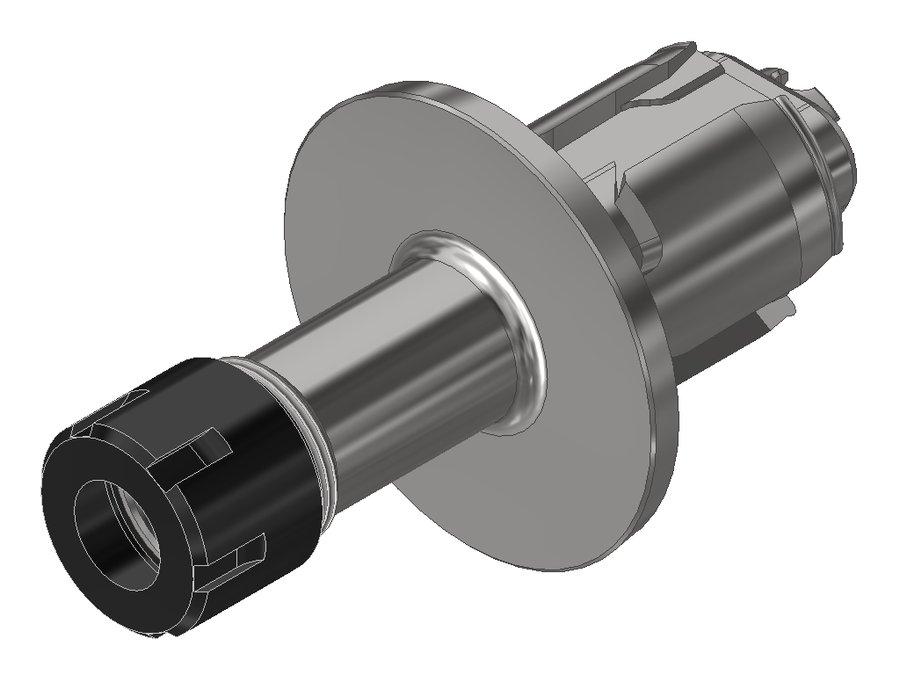

Державка цанговая EWS 31.VXP316L50MM, система EWS Varia VXP3, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VXP316L50MM

Державка цанговая EWS 31.VXP316L50MM, система EWS Varia VXP3, под цанги ER16 (Ø1–10 мм), код 160 426E

Угол выхода0°
Код интерфейса станкаEWC00300495
Код интерфейса инструментаSZD01600295
Размер цангиER16
Диаметр буртика48,9 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXP4
Присоединение инструментацанга ER16
Функциональная длина50 мм
Вылет LPR50 мм
Масса0,052 кг
Общая длина89,85 мм
Заказной номер EWS241252
Система EWS VariaEWS Varia VXP3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.VXP316L50MM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Адаптер EWS.Varia с патроном цанговым ER16 DIN 6499

  • Диапазон зажима Ø1–10 мм
  • Для цанги 160 426E
  • Смена инструмента за 20 секунд
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.VX425L78.5-FC35EWS Varia VX4цанга ER25———
31.VX432L3035EWS Varia VX4цанга ER32———
31.VX432L5035EWS Varia VX4цанга ER32505092,5
31.VX440L5735EWS Varia VX4цанга ER40575799,5
31.VXP311L7028EWS Varia VXP4цанга ER117070109,85
31.VXP316L2528EWS Varia VXP4цанга ER16252564,85
31.VXP316L50MM28EWS Varia VXP4цанга ER16505089,85Текущая
31.VXP320IML1728EWS Varia VXP4цанга ER20171756,85
31.VXP325L3028EWS Varia VXP4цанга ER25303069,85
31.VXP332L4928EWS Varia VXP4цанга ER32494988,85
31.VXP332L6328EWS Varia VXP4цанга ER326363102,85
31.VXP416L3035EWS Varia VXT4цанга ER16303075,85

Совместимость

Связанные позиции по данным производителя — 48 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 31.VXP316L50MM.

Цанги38

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Ключи и отвёртки1

  • 216MКлюч для зажимной гайки EWS 216M

Подходит к позициям

У этих позиций 31.VXP316L50MM указан производителем как подходящий.

Инструмент приводной3

  • 40.55VXP31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55VXP31809PFIKC, хвостовик Ø55, VXP3
  • 60.55VXP3D1809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
  • 60.55VXP31809PFGLГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP31809PFGL, хвостовик Ø55, VXP3
