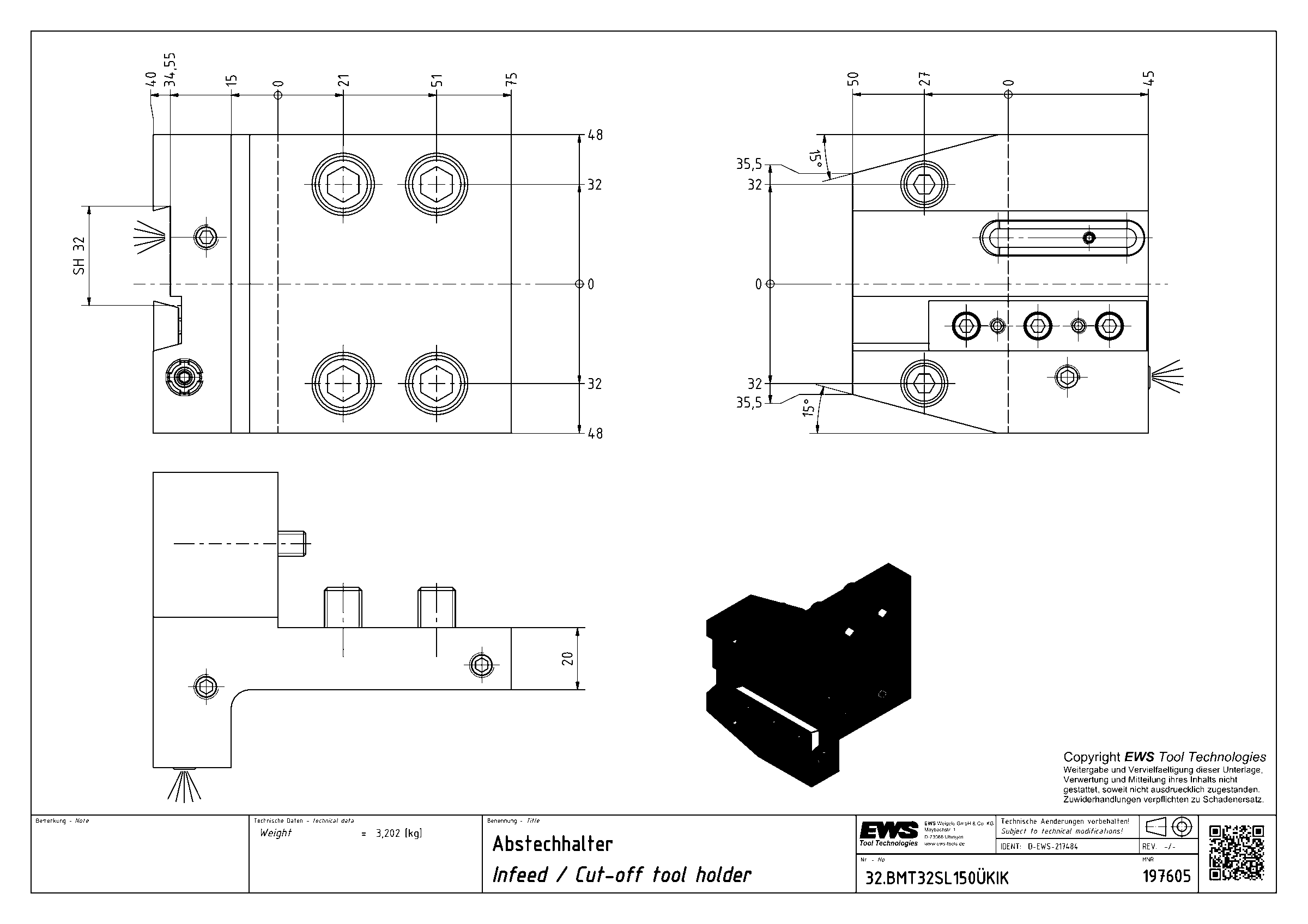

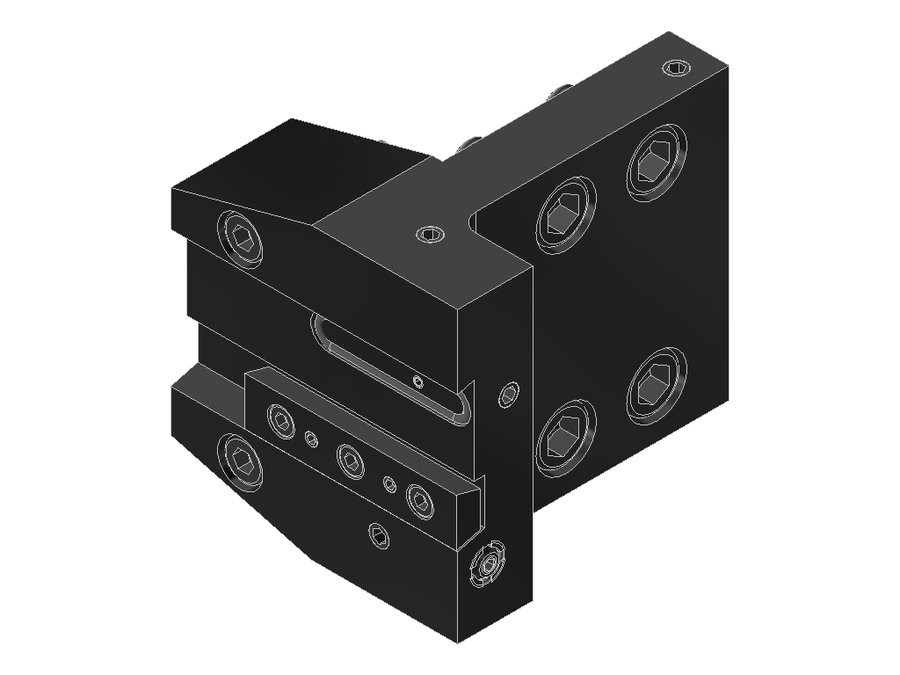

Державка для врезания и отрезки EWS 32.BMT32SL150ÜKIK, BMT, размер 32
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064B3215 |
| Код интерфейса инструмента | PMC02500195 |
| Исполнение | левое |
| Присоединение к станку | BMT32B |
| Присоединение инструмента | отрезной нож 32 |
| Масса | 3,202 кг |
| Заказной номер EWS | 197605 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 32.BMT32SL150ÜKIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка отрезная
Совместимость с системами других производителей
Для отрезных лезвий с высотой хвостовика 32.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.BMT32NLLÜKIK | левое | BMT60 DMG Mori | отрезной нож 32 | 94,6 | 104 | 109,6 | |
| 32.BMT32NZLIK | левое | BMT40 DMG Mori | отрезной нож 32 | 91 | 80 | 103,1 | |
| 32.BMT32NZLÜKIK | левое | BMT40 DMG Mori | отрезной нож 32 | 91 | 80 | 103,1 | |
| 32.BMT32QSM200LIK | левое | BMT68 Mazak | отрезной нож 32 | 86 | 84 | 110 | |
| 32.BMT32QSM200LÜKIK | левое | BMT68 Mazak | отрезной нож 32 | 86 | 84 | 110 | |
| 32.BMT32QSM350LIK | левое | BMT80 Mazak | отрезной нож 32 | 86 | 100 | 113 | |
| 32.BMT32SL150ÜKIK | левое | BMT32B | отрезной нож 32 | — | — | — | Текущая |
| 32.BMT32SL200ÜKIK | левое | BMT32E | отрезной нож 32 | 68,5 | 100 | 118,5 | |
| 32.BMT32TS4000V15LÜKIK | левое | BMT55F Takisawa | отрезной нож 32 | 85,5 | 100 | 100,5 | |
| 32.BMT32VL2LIK | левое | BMT55 | отрезной нож 32 | 85,5 | 100 | 90,1 | |
| 32.WT250SH32LIK | левое | BMT55C | отрезной нож 32 | 74 | 80 | 79,5 | |
| 32.WT250SH32RIK | правое | BMT55C | отрезной нож 32 | 74 | 80 | 79,4 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.BMT32SL150ÜKIK.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SL15Приспособление монтажное EWS MW-BMT-SL15
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
