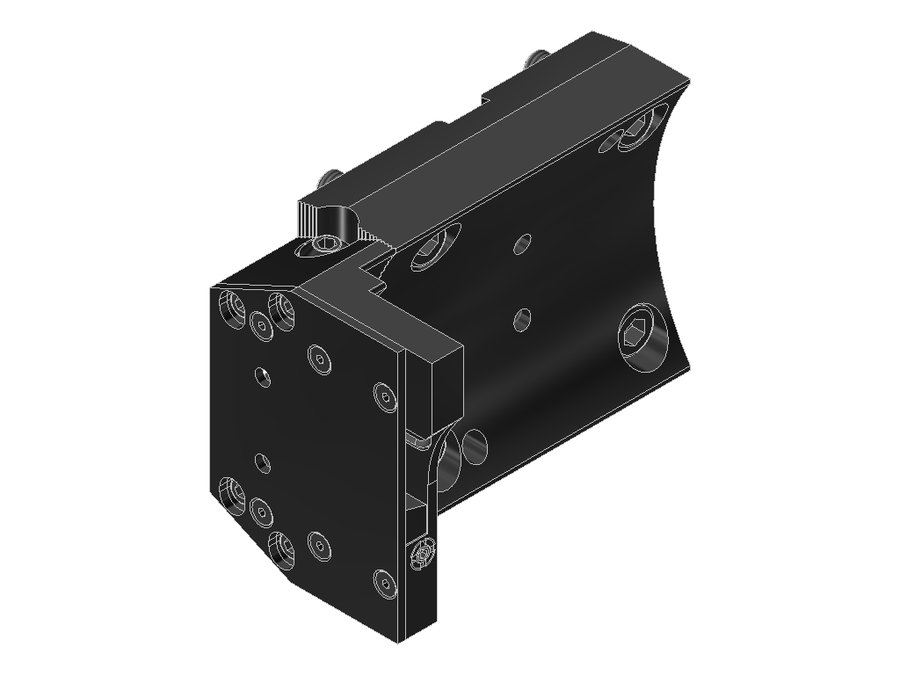

Державка для врезания и отрезки EWS 32.BMT32TS4000V15LÜKIK, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32TS4000V15LÜKIK

Державка для врезания и отрезки EWS 32.BMT32TS4000V15LÜKIK, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB072F5515
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT55F Takisawa
Присоединение инструментаотрезной нож 32
Вылет LPR85,5 мм
Масса3,703 кг
Высота100 мм
Общая длина100,5 мм
Ширина151,93 мм
Заказной номер EWS205832
Радиальная высота50 мм
Радиальная ширина98,93 мм
Функциональная ширина86,93 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32TS4000V15LÜKIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32NZLÜKIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32QSM200LIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM200LÜKIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM350LIKлевоеBMT80 Mazakотрезной нож 3286100113
32.BMT32SL150ÜKIKлевоеBMT32Bотрезной нож 32———
32.BMT32SL200ÜKIKлевоеBMT32Eотрезной нож 3268,5100118,5
32.BMT32TS4000V15LÜKIKлевоеBMT55F Takisawaотрезной нож 3285,5100100,5Текущая
32.BMT32VL2LIKлевоеBMT55отрезной нож 3285,510090,1
32.WT250SH32LIKлевоеBMT55Cотрезной нож 32748079,5
32.WT250SH32RIKправоеBMT55Cотрезной нож 32748079,4

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32TS4000V15LÜKIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
