EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4LT2000V16

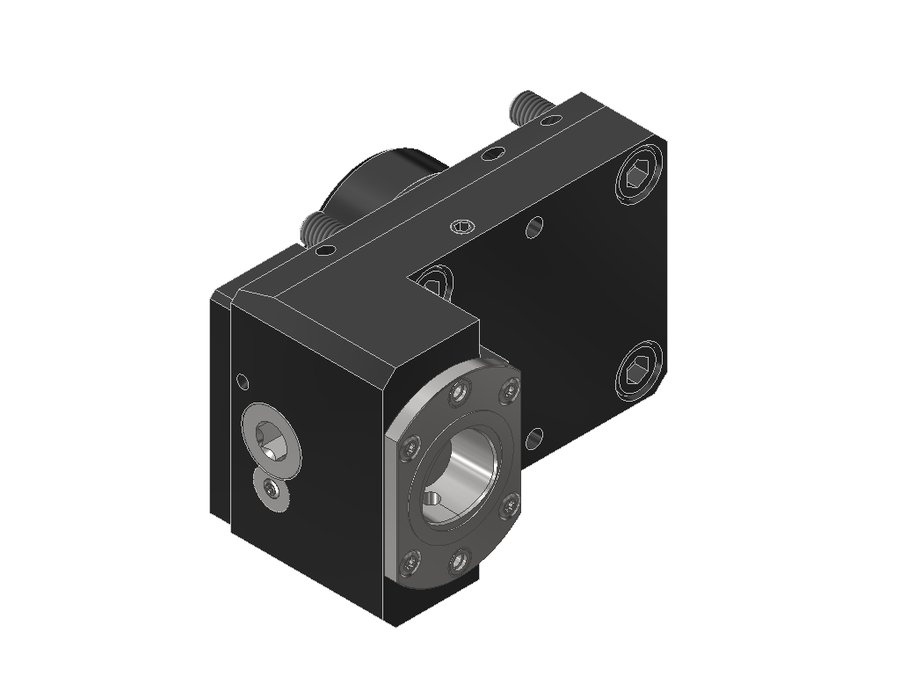

Державка токарная продольная EWS 4.BMTC4LT2000V16, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB065A5515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT55 Okuma |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 64 мм |
| Вылет LPR | 64 мм |
| Масса | 3,997 кг |
| Высота | 86 мм |
| Общая длина | 97,5 мм |
| Ширина | 137 мм |
| Заказной номер EWS | 174183 |
| Радиальная высота | 43 мм |
| Радиальная ширина | 51 мм |
| Функциональная ширина | 62 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC4DYNZÜK#01 | PSC 40 | 72 | BMT40 DMG Mori | 72 | 100 | 84,1 | |
| 4.BMTC4LB15 | PSC 40 | 15 | BMT45x80 | 15 | 102 | 80 | |
| 4.BMTC4LB15ÜK | PSC 40 | 15 | BMT45x80 | 15 | 102 | 80 | |
| 4.BMTC4LB2000 | PSC 40 | 70 | BMT60B Okuma | 70 | 95 | 74,9 | |
| 4.BMTC4LB2000-STAT | PSC 40 | 15 | BMT45x70 | 15 | 90 | 77 | |
| 4.BMTC4LB2000ÜK-STAT | PSC 40 | 15 | BMT45x70 | 15 | 90 | 77 | |
| 4.BMTC4LT2000V16 | PSC 40 | 64 | BMT55 Okuma | 64 | 86 | 97,5 | Текущая |
| 4.BMTC4NL#01 | PSC 40 | 80 | BMT60 DMG Mori | 80 | 108 | 95 | |
| 4.BMTC4NLÜK#01 | PSC 40 | 80 | BMT60 DMG Mori | 80 | 108 | 95 | |
| 4.BMTC4NLÜKZ68X40 | PSC 40 | 40 | BMT60 DMG Mori | 40 | 108 | 71 | |
| 4.BMTC4NZ#01 | PSC 40 | 70 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMTC4NZÜK#01 | PSC 40 | 58 | BMT40 DMG Mori | 58 | 78 | 70,1 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC4LT2000V16.
Принадлежности и оснастка для настройки инструмента1
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
