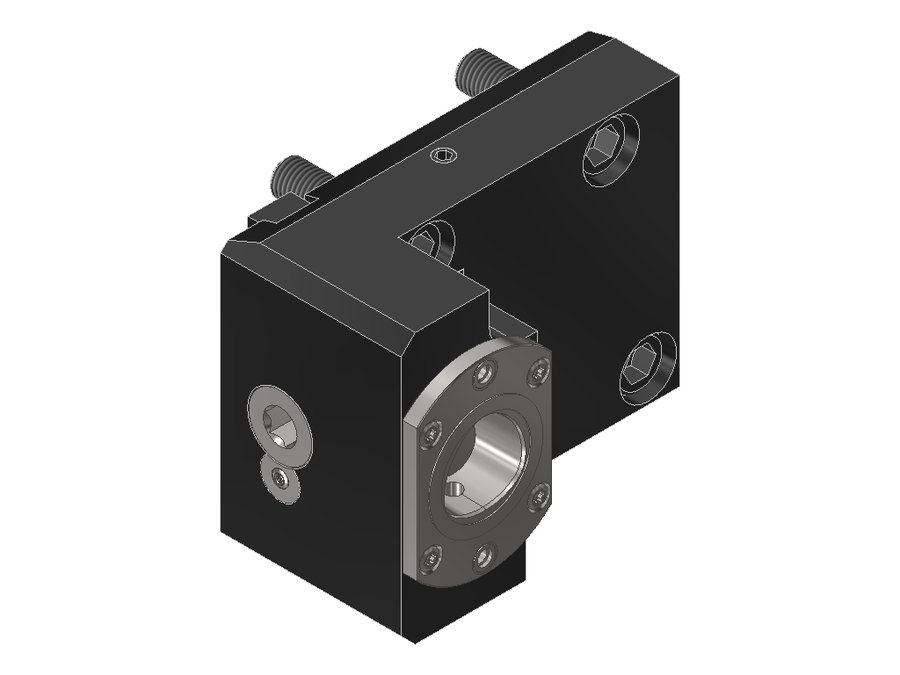

Державка токарная продольная EWS 4.BMTC4LB2000, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC4LB2000

Державка токарная продольная EWS 4.BMTC4LB2000, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT60B Okuma
Присоединение инструментаPSC 40
Функциональная длина70 мм
Вылет LPR70 мм
Масса4,124 кг
Высота95 мм
Общая длина74,9 мм
Ширина130 мм
Заказной номер EWS173223
Радиальная высота47,5 мм
Радиальная ширина80 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC4LB2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

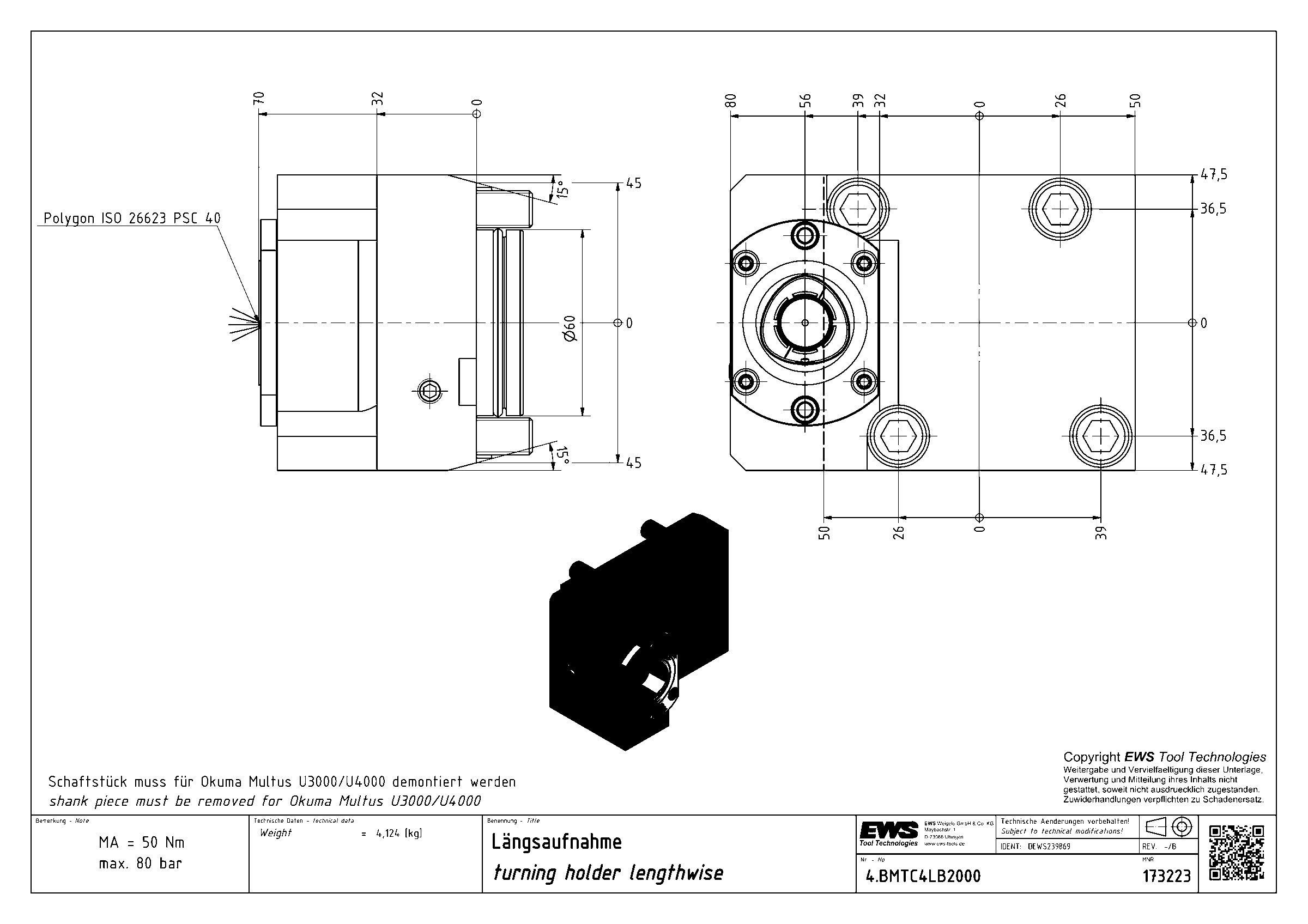

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват
