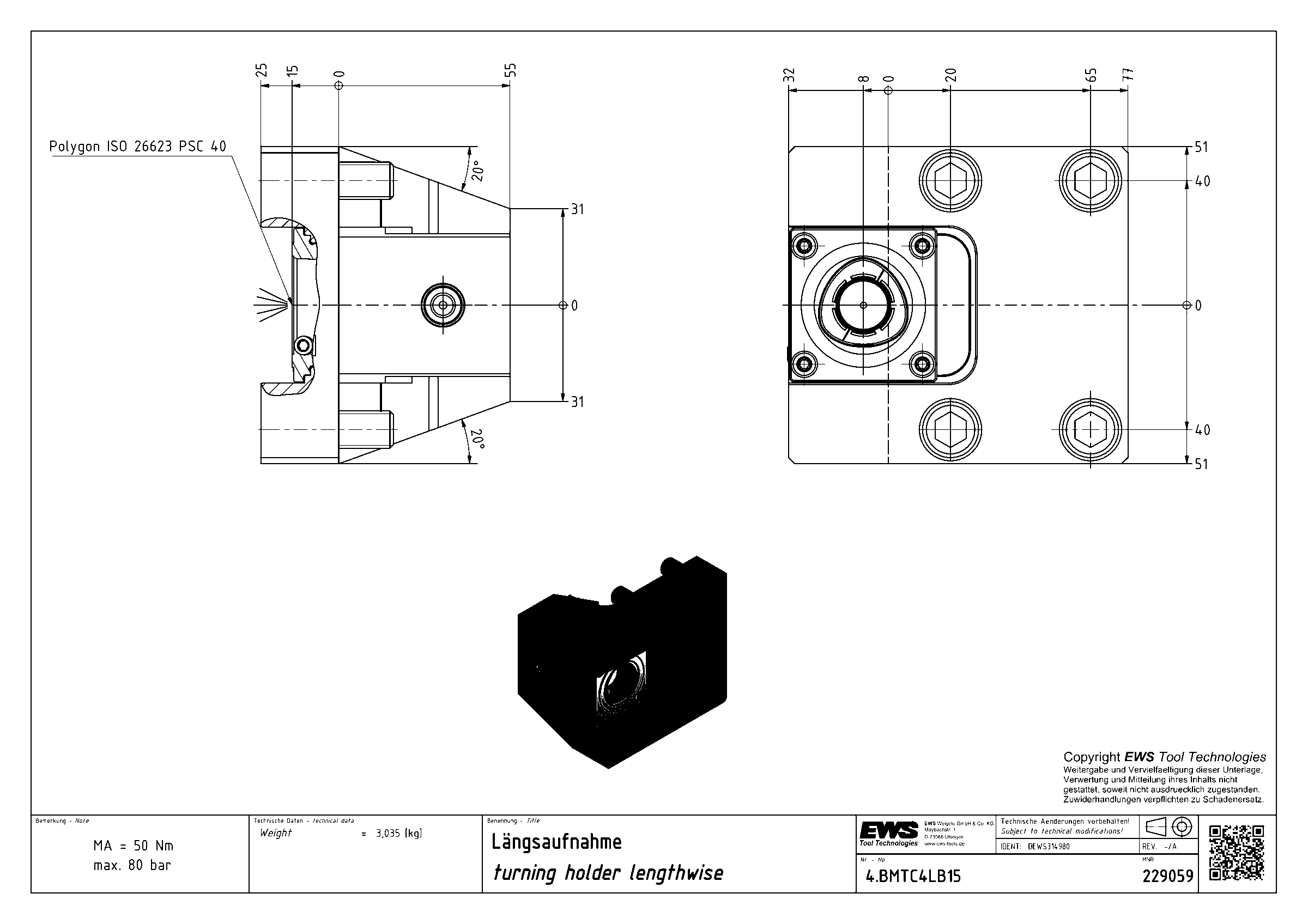

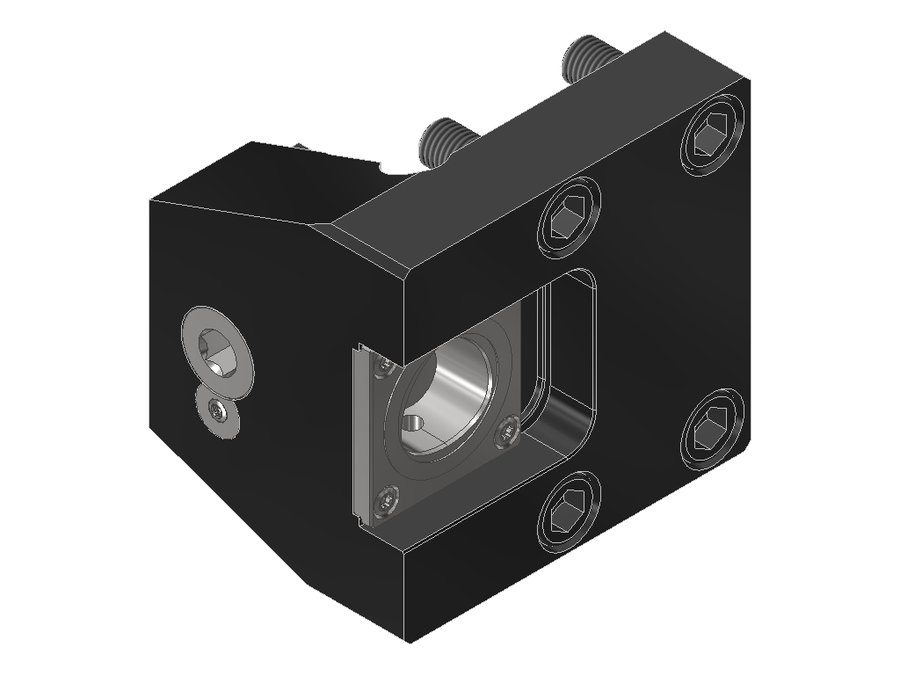

Державка токарная продольная EWS 4.BMTC4LB15, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4LB15

Державка токарная продольная EWS 4.BMTC4LB15, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB080C0015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT45x80
Присоединение инструментаPSC 40
Функциональная длина15 мм
Вылет LPR15 мм
Масса3,035 кг
Высота102 мм
Общая длина80 мм
Ширина109 мм
Заказной номер EWS229059
Радиальная высота51 мм
Радиальная ширина32 мм
Функциональная ширина8 мм

Другие типоразмеры серии

Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаФункциональная длина, ммПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC4DYBMT65PSC 4070BMT657011074,9
4.BMTC4DYBMT65ÜKPSC 4070BMT657011074,9
4.BMTC4DYNLPSC 4080BMT60 DMG Mori8010895
4.BMTC4DYNLÜKPSC 4080BMT60 DMG Mori8010895
4.BMTC4DYNZ#01PSC 4072BMT40 DMG Mori7210084,1
4.BMTC4DYNZÜK#01PSC 4072BMT40 DMG Mori7210084,1
4.BMTC4LB15PSC 4015BMT45x801510280Текущая
4.BMTC4LB15ÜKPSC 4015BMT45x801510280
4.BMTC4LB2000PSC 4070BMT60B Okuma709574,9
4.BMTC4LB2000-STATPSC 4015BMT45x70159077
4.BMTC4LB2000ÜK-STATPSC 4015BMT45x70159077
4.BMTC4LT2000V16PSC 4064BMT55 Okuma648697,5
Показать ещё · всего в серии 188

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC4LB15.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
