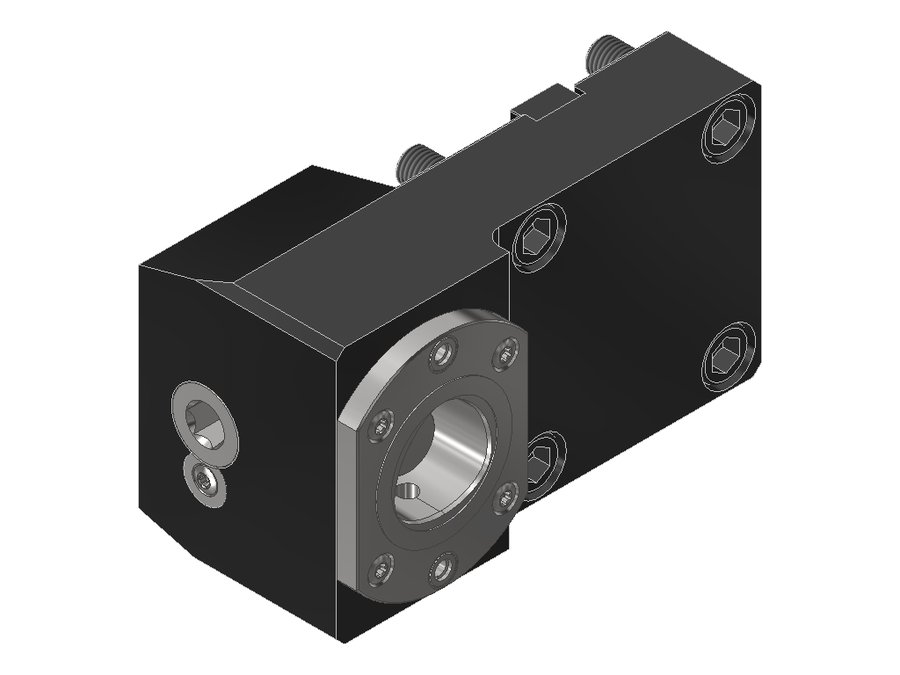

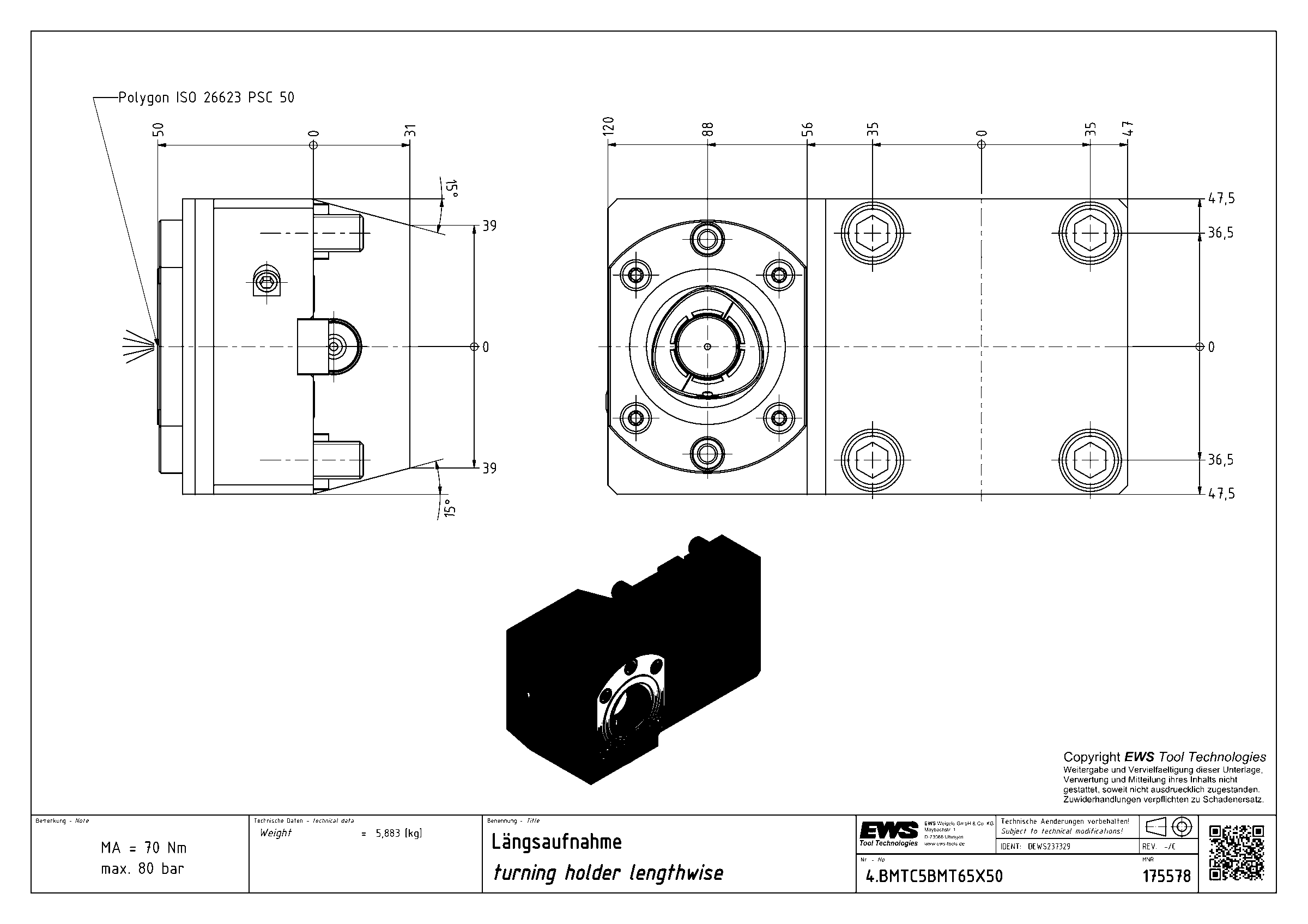

Державка токарная продольная EWS 4.BMTC5BMT65X50, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC5BMT65X50

Державка токарная продольная EWS 4.BMTC5BMT65X50, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаCCS05000195
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментаPSC 50
Функциональная длина50 мм
Вылет LPR50 мм
Масса5,883 кг
Высота95 мм
Общая длина81 мм
Ширина167 мм
Заказной номер EWS175578
Радиальная высота47,5 мм
Радиальная ширина47 мм
Функциональная ширина88 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC5BMT65X50 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC4QSM350ÜKлевоеPSC 40BMT80 Mazak709897
4.BMTC4SL200левоеPSC 40BMT32E2310570
4.BMTC4SL200ÜKлевоеPSC 40BMT32E2310570
4.BMTC4TW10левоеPSC 40BMT55C518070
4.BMTC4TW10ÜKлевоеPSC 40BMT55C518070
4.BMTC5BMT65ÜKX50левоеPSC 50BMT65509581
4.BMTC5BMT65X50левоеPSC 50BMT65509581Текущая
4.BMTC5LB2000-STATлевоеPSC 50BMT45x70309081
4.BMTC5LB2000ÜK-STATлевоеPSC 50BMT45x70309081
4.BMTC5LB4000левоеPSC 50BMT60A Okuma7510090
4.BMTC5LB4000ÜKлевоеPSC 50BMT60A Okuma7510090
4.BMTC5NL#01левоеPSC 50BMT60 DMG Mori95108110

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
