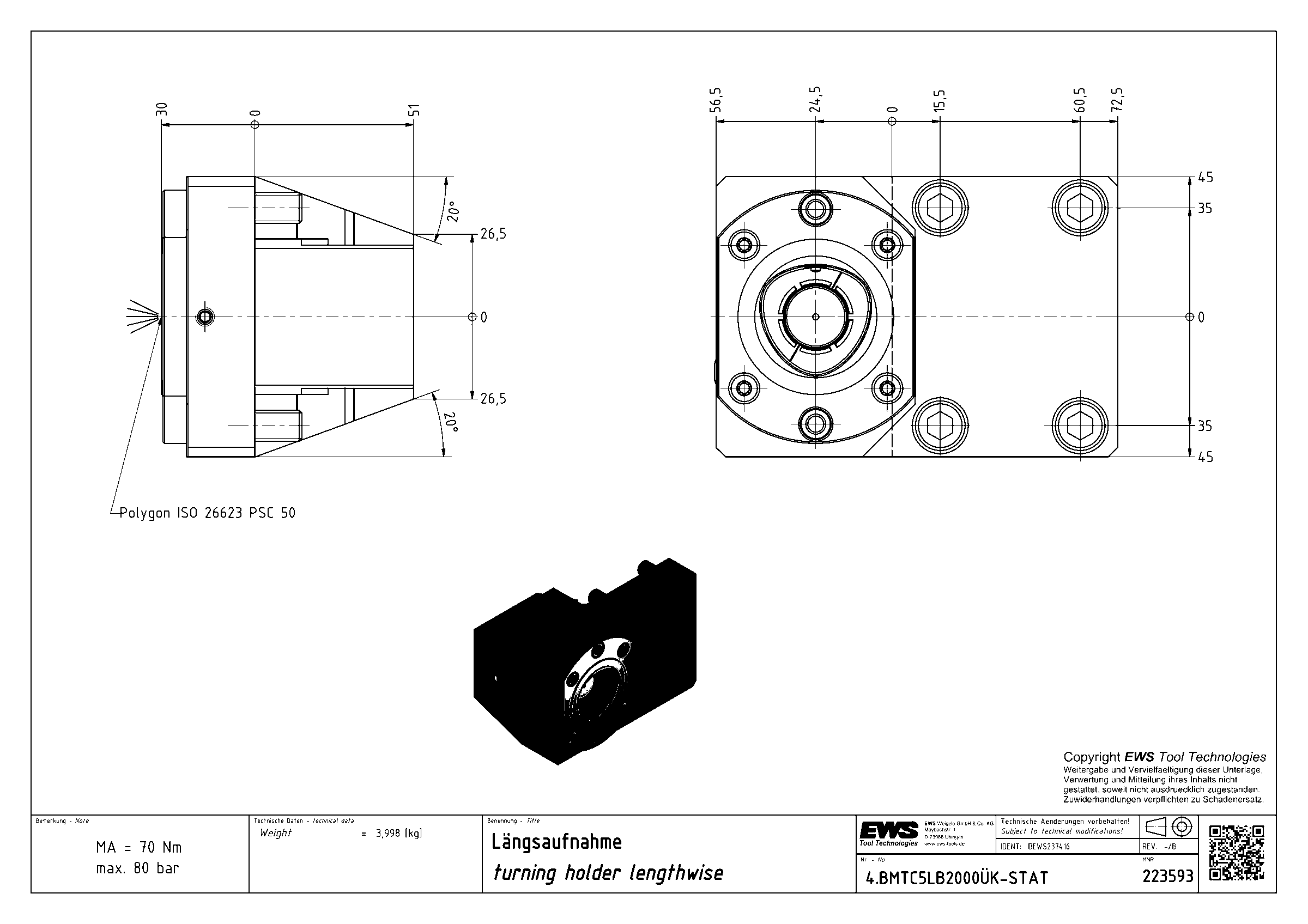

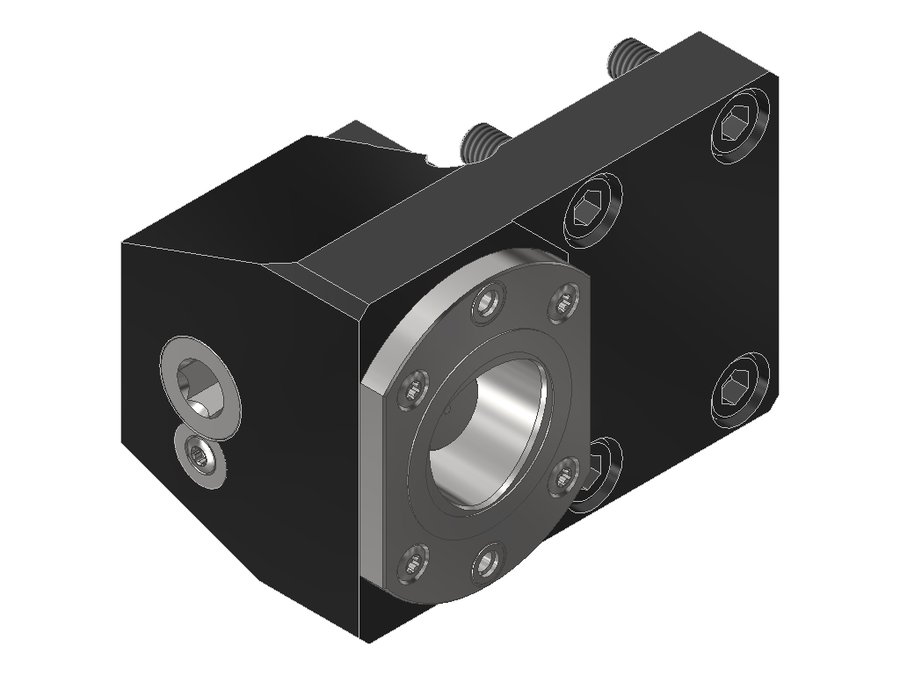

Державка токарная продольная EWS 4.BMTC5LB2000ÜK-STAT, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB070A0015 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT45x70 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 30 мм |
| Вылет LPR | 30 мм |
| Масса | 3,998 кг |
| Высота | 90 мм |
| Общая длина | 81 мм |
| Ширина | 129 мм |
| Заказной номер EWS | 223593 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 57 мм |
| Функциональная ширина | 25 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMTC5LB2000ÜK-STAT в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 50:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 70 Н·м
- Усилие зажима 27 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC4SL200ÜK | левое | PSC 40 | BMT32E | 23 | 105 | 70 | |
| 4.BMTC4TW10 | левое | PSC 40 | BMT55C | 51 | 80 | 70 | |
| 4.BMTC4TW10ÜK | левое | PSC 40 | BMT55C | 51 | 80 | 70 | |
| 4.BMTC5BMT65ÜKX50 | левое | PSC 50 | BMT65 | 50 | 95 | 81 | |
| 4.BMTC5BMT65X50 | левое | PSC 50 | BMT65 | 50 | 95 | 81 | |
| 4.BMTC5LB2000-STAT | левое | PSC 50 | BMT45x70 | 30 | 90 | 81 | |
| 4.BMTC5LB2000ÜK-STAT | левое | PSC 50 | BMT45x70 | 30 | 90 | 81 | Текущая |
| 4.BMTC5LB4000 | левое | PSC 50 | BMT60A Okuma | 75 | 100 | 90 | |
| 4.BMTC5LB4000ÜK | левое | PSC 50 | BMT60A Okuma | 75 | 100 | 90 | |
| 4.BMTC5NL#01 | левое | PSC 50 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMTC5NLÜK#01 | левое | PSC 50 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMTC5SKT400 | левое | PSC 50 | BMT75 | 65 | 112 | 82 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC5LB2000ÜK-STAT.
Инструмент статический19
- 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
- 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
- 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
- 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
- 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
- 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
- 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
- 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
- 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
- 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
- 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
- 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм
Запчасти к инструменту1
- 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5
Принадлежности и оснастка для настройки инструмента1
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
Документы по позиции
Для этой позиции документы пока не привязаны.
